9급 지방직 공무원 전기이론(2020. 6. 13.) 시험일자 : 2020년 6월 13일

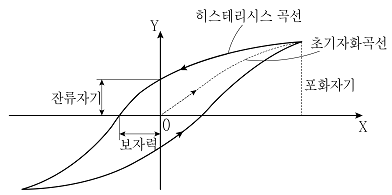

1. 그림의 자기 히스테리시스 곡선에서 가로축(X)과 세로축(Y)에 해당하는 것은? (순서대로 X, Y)
(정답률: 62.5%, 25/40)
  • ① 자속밀도, 투자율
  • ② 자속밀도, 자기장의 세기
  • ③ 자기장의, 세기 투자율
  • ④ 자기장의, 세기 자속밀도

등록된 댓글이 없습니다.
2. 그림의 회로에서 전류 I1[A]은?
(정답률: 74.42%, 32/43)
  • ① -1
  • ② 1
  • ③ -3
  • ④ 3

등록된 댓글이 없습니다.
3. 그림의 회로에서 공진주파수[Hz]는?
(정답률: 85.37%, 35/41)

등록된 댓글이 없습니다.
4. 그림의 Ch1 파형과 Ch2 파형에 대한 설명으로 옳은 것은?
(정답률: 54.05%, 20/37)
  • ① Ch1 파형이 Ch2 파형보다 위상은 앞서고, 주파수는 높다.
  • ② Ch1 파형이 Ch2 파형보다 위상은 앞서고, 주파수는 같다.
  • ③ Ch1 파형이 Ch2 파형보다 위상은 뒤지고, 진폭은 크다.
  • ④ Ch1 파형이 Ch2 파형보다 위상은 뒤지고, 진폭은 같다.

등록된 댓글이 없습니다.
5. 그림의 회로에서 t=0일 때, 스위치 SW를 닫았다. 시정수 τ[s]는?
(정답률: 60.71%, 17/28)
  • ① 1/2
  • ② 2/3
  • ③ 1
  • ④ 2

등록된 댓글이 없습니다.
6. 0.8 지상 역률을 가진 20[kVA] 단상 부하가 200[Vrms] 전압원에 연결되어 있다. 이 부하에 병렬로 커패시터를 연결하여 역률을 1로 개선하였다. 역률 개선 전과 비교한 역률 개선 후의 실효치 전원 전류는?
(정답률: 56%, 14/25)
  • ① 변화 없음
  • ② 2/5로 감소
  • ③ 3/5으로 감소
  • ④ 4/5로 감소

등록된 댓글이 없습니다.
7. 그림의 회로에서 3[Ω]에 흐르는 전류 I[A]는?
(정답률: 80%, 24/30)
  • ① 0.4
  • ② 0.8
  • ③ 1.2
  • ④ 2

등록된 댓글이 없습니다.

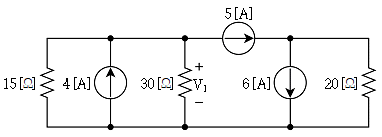

8. 그림의 회로에서 30[Ω]의 양단전압 V1[V]은?
(정답률: 56.52%, 13/23)
  • ① -10
  • ② 10
  • ③ 20
  • ④ -20

등록된 댓글이 없습니다.
9. 그림의 회로에서 v=200√2sin(120πt)[V]의 전압을 인가하면 [A]의 전류가 흐른다. 회로에서 소비전력[kW]과 역률[%]은? (순서대로 소비전력, 역률)
(정답률: 76.92%, 10/13)
  • ① 4, 86.6
  • ② 1, 86.6
  • ③ 4, 50
  • ④ 1, 50

등록된 댓글이 없습니다.
10. 그림의 회로에서 스위치 SW가 충분히 긴 시간 동안 접점 a에 연결되어 있다. t=0에서 접점 b로 이동한 직후의 인덕터와 커패시터에 저장된 에너지[mJ]는? (순서대로 인덕터, 커패시터)
(정답률: 60%, 9/15)
  • ① 12.5, 1.25
  • ② 1.25, 12.5
  • ③ 12.5, 1,250
  • ④ 1,250, 12.5

등록된 댓글이 없습니다.
11. 선간전압 200[Vrms]인 평형 3상 회로의 전체 무효전력이 3,000[Var]이다. 회로의 선전류 실횻값[A]은? (단, 회로의 역률은 80[%]이다)
(정답률: 58.82%, 10/17)
  • ① 25√3
  • ② 75/4√3
  • ③ 25/√3
  • ④ 300√3

등록된 댓글이 없습니다.
12. 비정현파 전압 v=3+4√2sinωt[V]에 대한 설명으로 옳은 것은?
(정답률: 70%, 14/20)
  • ① 실횻값은 5[V]이다.
  • ② 직류성분은 7[V]이다.
  • ③ 기본파 성분의 최댓값은 4[V]이다.
  • ④ 기본파 성분의 실횻값은 0[V]이다.

등록된 댓글이 없습니다.
13. 어떤 코일에 0.2초 동안 전류가 2[A]에서 4[A]로 변화하였을 때 4[V]의 기전력이 유도되었다. 코일의 인덕턴스[H]는?
(정답률: 80%, 16/20)
  • ① 0.1
  • ② 0.4
  • ③ 1
  • ④ 2.5

등록된 댓글이 없습니다.
14. 전자유도현상에 대한 설명이다. ㉠과 ㉡에 해당하는 것은? (순서대로 ㉠, ㉡)
(정답률: 80%, 16/20)
  • ① 플레밍의 왼손 법칙, 플레밍의 오른손 법칙
  • ② 플레밍의 왼손 법칙, 패러데이의 법칙
  • ③ 렌츠의 법칙, 플레밍의 오른손 법칙
  • ④ 렌츠의 법칙, 패러데이의 법칙

등록된 댓글이 없습니다.
15. 그림의 회로에 200[Vrms] 정현파 전압을 인가하였다. 저항에 흐르는 평균전류[A]는? (단, 회로는 이상적이다)
(정답률: 69.57%, 16/23)
  • ① 4√2/π
  • ② 4/π
  • ③ 2√2/π
  • ④ 2/π

등록된 댓글이 없습니다.
16. 그림과 같이 3상 회로의 상전압을 직렬로 연결했을 때, 양단 전압 [V]는?
(정답률: 85.71%, 18/21)
  • ① 0∠0°
  • ② V∠90°
  • ③ √2V∠120°

등록된 댓글이 없습니다.
17. 그림 (a)회로에서 스위치 SW의 개폐에 따라 코일에 흐르는 전류 iL이 그림 (b)와 같이 변화할 때 옳지 않은 것은?
(정답률: 58.33%, 14/24)
  • ① ㉠구간에서 코일에서 발생하는 유도기전력 iL은 5[V]이다.
  • ② ㉡구간에서 코일에서 발생하는 유도기전력 iL은 0[V]이다.
  • ③ ㉢구간에서 코일에서 발생하는 유도기전력 iL은 10[V]이다.
  • ④ ㉡구간에서 코일에 저장된 에너지는 0.5[J]이다.

등록된 댓글이 없습니다.
18. 그림과 같이 유전체 절반이 제거된 두 전극판 사이의 정전용량[㎌]은? (단, 두 전극판 사이에 비유전율 εr=5인 유전체로 가득 채웠을 때 정전용량은 10[㎌]이며 전극판 사이의 간격은 일정하게 유된다)
(정답률: 88.24%, 15/17)
  • ① 5
  • ② 6
  • ③ 9
  • ④ 10

등록된 댓글이 없습니다.
19. 그림의 회로에서 I1에 흐르는 전류는 1.5[A]이다. 회로의 합성저항[Ω]은?
(정답률: 63.64%, 14/22)
  • ① 2
  • ② 3
  • ③ 6
  • ④ 9

등록된 댓글이 없습니다.
20. 평형 3상 Y-Y 회로의 선간전압이 100[Vrms]이고 한 상의 부하가 ZL=3+j4[Ω]일 때 3상 전체의 유효전력[kW]은?
(정답률: 76.47%, 13/17)
  • ① 0.4
  • ② 0.7
  • ③ 1.2
  • ④ 2.1

등록된 댓글이 없습니다.
