9급 지방직 공무원 서울시 전자공학개론(2018. 6. 23.) 시험일자 : 2018년 6월 23일

1. 반도체 소자에 전압을 가하면 전계에 의하여 전류가 흐르게 되는데, 이때 발생하는 전류로 가장 옳은 것은?
(정답률: 53.49%, 23/43)
  • ① 이온 전류(ionic current)
  • ② 확산 전류(diffusion current)
  • ③ 드리프트 전류(drift current)
  • ④ 전자기 유도 전류(electromagnetically induced current)

등록된 댓글이 없습니다.
2. 3×10-4[C] 및 2×10-5[C]의 전하량을 갖는 두 전하가 3차원 진공 공간에서 각각 (2, 2, 3) (3, 0, 4) 위치에 놓여있을 때, 전기력 F의 값은? (단, 이다.)
(정답률: 36.36%, 4/11)
  • ① 1.5[N]
  • ② 3[N]
  • ③ 6[N]
  • ④ 9[N]

등록된 댓글이 없습니다.
3. 어떤 선형 시스템의 입력 R(s)와 출력 Y(s)사이의 전달함수 G(s)=Y(s)/R(s)가 <보기>와 같다. R(s)=1/s 일 때, 의 값은?
(정답률: 66.67%, 12/18)
  • ① 0
  • ② 1
  • ③ 2
  • ④ 3

등록된 댓글이 없습니다.
4. <보기>와 같은 드레인-소스 전압 대 드레인 전류 특성을 갖는 소자로 가장 옳은 것은?
(정답률: 61.11%, 11/18)
  • ① n-channel JFET
  • ② p-channel JFET
  • ③ p-channel 공핍형 MOS FET
  • ④ n-channel 증가형 MOS FET

등록된 댓글이 없습니다.
5. <보기>의 실리콘 pnp 트랜지스터 전압분배 바이어스 회로에서 VEC의 값은?
(정답률: 47.37%, 9/19)
  • ① 8.2[V]
  • ② 7.5[V]
  • ③ 5.5[V]
  • ④ 2.7[V]

등록된 댓글이 없습니다.
6. <보기>의 이상적인 연산증폭기(op-amp) 회로에서 전달함수 G(s)=Y(s)/U(s)는?
(정답률: 50%, 6/12)
  • ① G(s)=0.5+0.5s
  • ② G(s)=1+s
  • ③ G(s)=1+2s
  • ④ G(s)=2+s

등록된 댓글이 없습니다.
7. <보기>의 회로에 교류전압원 Vs(t)=10sint[V]가 인가될 때 저항 양단의 평균전압을 구한 것으로 가장 옳은 것은? (단, 회로의 다이오드는 실리콘다이오드이다.)
(정답률: 42.86%, 6/14)
  • ① 약 2.9[V]
  • ② 약 3.2[V]
  • ③ 약 6.4[V]
  • ④ 약 7[V]

등록된 댓글이 없습니다.
8. <보기> 진리표의 출력 Y에 해당하는 논리식으로 가장 옳은 것은?
(정답률: 62.5%, 5/8)

등록된 댓글이 없습니다.
9. 시스템의 전달함수 (ROC: -2<Re{s}<-1)로 주어질 때, 임펄스 응답 h(t)는? (단, 여기서 ROC(Region Of Convergence)는 수렴영역을 말하고, H(s)는 h(t)의 라플라스(Laplace) 변환 값(H(s)=ℒ{h(t)})을 나타낸다.)
(정답률: 25%, 2/8)
  • ① h(t)=e-2tu(t)-2e-tu(-t)
  • ② h(t)=e-2tu(t)+2e-tu(-t)
  • ③ h(t)=e-2tu(-t)-2e-tu(-t)
  • ④ h(t)=e-2tu(-t)+2e-tu(-t)

등록된 댓글이 없습니다.
10. 부울함수 를 간략히 했을 때 가장 옳은 것은?
(정답률: 18.18%, 2/11)
  • ① A⊕B
  • ④ A+B

등록된 댓글이 없습니다.
11. 전력계통의 전원선, 통신선, 신호선 등의 도체를 통하여 과도 이상 전압이 침입하면 전기기기, 전자부품의 파손이 발생한다. 이를 예방하기 위하여 전류변화를 억제하거나 최소화하는 장비로 가장 옳은 것은?
(정답률: 50%, 9/18)
  • ① 접지
  • ② 서지보호기
  • ③ 퓨즈(fuse)
  • ④ 누전차단기

등록된 댓글이 없습니다.
12. 신호(signal)와 잡음(noise)의 전력 밀도 스펙트럼(Power spectral density)이 <보기>와 같이 주어질 때, 신호 대 잡음비(SNR) ( ㉠ )를 구하고, 차단 주파수 fc=0.5fN로 주어지는 이상적인 저역통과필터(ideal low-pass filter)를 통과하였을 때의 신호 대 잡음비 ( ㉡ )를 구한 것으로 가장 옳은 것은? (단, log102=0.3으로 한다.)
(정답률: 40%, 4/10)
  • ① ㉠ -10[dB], ㉡ 3[dB]
  • ② ㉠ -10[dB], ㉡ 5[dB]
  • ③ ㉠ 0[dB], ㉡ 5[dB]
  • ④ ㉠ 0[dB], ㉡ 3[dB]

등록된 댓글이 없습니다.
13. <보기>의 회로에서 R5=5Ω에 흐르는 전류는?
(정답률: 66.67%, 10/15)
  • ① 0.2[A]
  • ② 0[A]
  • ③ 1/3[A]
  • ④ 1[A]

등록된 댓글이 없습니다.

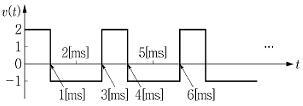

14. <보기> 주기신호 v(t)의 실횻값은?
(정답률: 53.85%, 7/13)
  • ① 0
  • ② 1
  • ③ √2
  • ④ 2

등록된 댓글이 없습니다.
15. 내부 임피던스 Zg=0.3-j5[Ω]인 발전기에 임피던스가 Zl=1.7+j3[Ω]인 선로를 연결하여 부하에 전력을 공급하고자 한다. 이때 부하에 최대전력이 전송되기 위한 부하 임피던스 Z0[Ω] 값으로 가장 옳은 것은?
(정답률: 66.67%, 10/15)
  • ① 2+j2
  • ② 2-j2
  • ③ 2
  • ④ -2

등록된 댓글이 없습니다.
16. <보기>와 같은 직렬 R-L-C 회로에서 R=200[Ω], L=1[mH], C=1.0[nF]으로 주어질 때, 커패시터 C에 전하가 충전된 상태에서 스위치 S를 OFF에서 ON하는 순간 회로에 흐르는 전류 I(t)에 대한 파형으로 가장 옳은 것은?
(정답률: 54.55%, 6/11)

등록된 댓글이 없습니다.
17. 입력신호 x(t)가 이상적인 적분기를 통과할 때, 입력의 전력밀도 스펙트럼 Sx(w)와 출력의 전력 밀도 스펙트럼 Sy(w)의 관계식으로 가장 옳은 것은?
(정답률: 71.43%, 10/14)

등록된 댓글이 없습니다.
18. 10kHz로 샘플링(sampling)된 1000개의 이산신호(discrete signal)에 대해 2000-point 이산 푸리에 변환(Discrete Fourier Transform; DFT)을 수행하는 경우, 10번째(㉠), 500번째(㉡) DFT계수에 해당하는 주파수는?
(정답률: 27.27%, 3/11)
  • ① ㉠ 10[Hz], ㉡ 500[Hz]
  • ② ㉠ 50[Hz], ㉡ 500[Hz]
  • ③ ㉠ 100[Hz], ㉡ 5,000[Hz]
  • ④ ㉠ 50[Hz], ㉡ 2,500[Hz]

등록된 댓글이 없습니다.
19. <보기>의 논리회로에서 출력 Y는?
(정답률: 31.58%, 6/19)
  • ① A+B
  • ② AB
  • ③ A⊕B

등록된 댓글이 없습니다.
20. <보기>의 회로에서 a-b에서 바라본 테브난(Thevenin) 등가저항( ㉠ )과 전압( ㉡ )은?
(정답률: 66.67%, 12/18)
  • ① ㉠ 10[Ω] ㉡ 10[V]
  • ② ㉠ 10[Ω] ㉡ 8[V]
  • ③ ㉠ 8[Ω] ㉡ 10[V]
  • ④ ㉠ 8[Ω] ㉡ 8[V]

등록된 댓글이 없습니다.
