9급 지방직 공무원 서울시 전기이론(2016. 6. 25.) 시험일자 : 2016년 6월 25일

1. 4[μF]과 6[μF]의 정전용량을 가진 두 콘덴서를 직렬로 연결하고 이 회로에 100[V]의 전압을 인가할 때 6[μF]의 양단에 걸리는 전압[V]은?
  • ① 40
  • ② 60
  • ③ 80
  • ④ 100

등록된 댓글이 없습니다.
2. 그림과 같은 회로에서 a, b에 나타나는 전압[V]값은?
  • ① 15
  • ② 20
  • ③ 25
  • ④ 30

등록된 댓글이 없습니다.
3. 자체 인덕턴스가 L=0.1[H]인 코일과 R=1[Ω]인 저항을 직렬로 연결하고 교류전압 v=100√2sin(10t)[V]인 정현파를 가할 때, 코일에 흐르는 전류의 실효값[A]과 전류와 전압의 위상차는 각각 어떻게 되는가?
  • ① (100/√2)[A], 90°
  • ② 100[A], 90°
  • ③ 100[A], 45°
  • ④ (100/√2)[A], 45°

등록된 댓글이 없습니다.
4. 다음 전력계통 보호계전기의 기능에 대한 설명 중 옳은 것만을 모두 고르면?
  • ① 가, 나, 다, 라
  • ② 가, 라
  • ③ 나, 다
  • ④ 다, 라

등록된 댓글이 없습니다.
5. 그림은 이상적인 연산증폭기(Op Amp)이다. 이에 대한 설명으로 옳은 것은?
  • ① 입력 전압 vP와 vN은 같은 값을 갖는다.
  • ② 입력 저항은 0의 값을 갖는다.
  • ③ 입력 전류 iP와 iN은 서로 다른 값을 갖는다.
  • ④ 출력 저항은 무한대의 값을 갖는다.

등록된 댓글이 없습니다.
6. 평형 상회로에 대한 설명 중 옳은 것을 모두 고르면? (단, 전압, 전류는 페이저로 표현되었다고 가정한다.)
  • ① 가, 나
  • ② 가, 라
  • ③ 나, 라
  • ④ 다, 라

등록된 댓글이 없습니다.

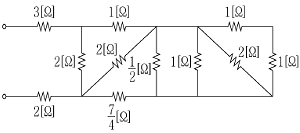

7. 다음의 합성저항의 값으로 옳은 것은?
  • ① 9[Ω]
  • ② 8[Ω]
  • ③ 7[Ω]
  • ④ 6[Ω]

등록된 댓글이 없습니다.
8. 다음 설명 중 옳은 것은 무엇인가?
  • ① 전원회로에서 부하(load) 저항이 전원의 내부저항보다 커야 부하로 최대 전력이 공급된다.
  • ② 코일의 권선수를 2배로 하면 자체 인덕턴스도 2배가 된다.
  • ③ 같은 크기의 전류가 흐르고 있는 평행한 두 도선의 거리를 2배로 멀리하면 그 작용력은 반(1/2)이 된다.
  • ④ 커패시터를 직렬로 연결하면 전체 정전용량은 커진다.

등록된 댓글이 없습니다.
9. 자극의 세기가 2×10-6[Wb], 길이가 10[cm]인 막대자석을 120[AT/m]의 평등 자계 내에 자계와 30°의 각도로 놓았을 때 자석이 받는 회전력은 몇[N⋅m]인가?
  • ① 1.2×10-5
  • ② 2.4×10-5
  • ③ 1.2×10-3
  • ④ 2.4×10-3

등록된 댓글이 없습니다.
10. 정격 100[V], 2[kW]의 전열기가 있다. 소비전력이 2,420[W]라 할 때 인가된 전압은 몇 [V]인가?
  • ① 90
  • ② 100
  • ③ 110
  • ④ 120

등록된 댓글이 없습니다.
11. 현재 부하에 유효전력은 1[MW], 무효전력은 √3[MVar], 역률 cos60°로 전력을 공급하고 있다. 이때, 커패시터를 투입하여 역률을 cos45°로 개선했을 경우의 유효전력값[MW]으로 옳은 것은?
  • ① √2
  • ② √3
  • ③ 2
  • ④ 2√3

등록된 댓글이 없습니다.
12. e=100√2sinwt+50√2sin3wt+25√2sin5wt[V]인 전압을 R=S[Ω], wL=2[Ω]의 직렬회로에 인가할 때 제3고조파 전류의 실효값[A]은?
  • ① 2.5
  • ② 5
  • ③ 5√2
  • ④ 10

등록된 댓글이 없습니다.
13. 정재파비(S, standing wave ratio)에 대한 설명으로 옳은 것은?
  • ① 정재파비 S=(1+반사계수)/(1-반사계수) 로 나타내며, ∞에 가까울수록 정합 상태가 좋다.
  • ② 전압 정재파비와 저항 정재파비가 있다.
  • ③ 데시벨[dB]로 나타내면 [dB]이다.
  • ④ 전송 선로에서 최대 전압과 최소 전압의 비로 구한다.

등록된 댓글이 없습니다.
14. 그림과 같은 회로에서 저항 R의 양단에 걸리는 전압을 V라고 할 때 기전력 E[V]의 값은?
  • ① V(1-R/r)
  • ② V(1+r/R)
  • ③ V(1-r/R)
  • ④ V(1+2R/r)

등록된 댓글이 없습니다.
15. 그림과 같은 회로에서 저항 R1에서 소모되는 전력[W]은 얼마인가?
  • ① 0.5
  • ② 1
  • ③ 2
  • ④ 4

등록된 댓글이 없습니다.
16. e=Emsin(wt+30°)[V]이고 i=Imcos(wt-60°)[A]일 때 전류는 전압보다 위상이 어떻게 되는가?
  • ① π/6[rad]만큼 앞선다.
  • ② π/6[rad]만큼 뒤선다.
  • ③ π/3[rad]만큼 뒤선다.
  • ④ 전압과 전류는 동상이다.

등록된 댓글이 없습니다.
17. 다음 설명 중 옳은 것을 모두 고르면?
  • ① 가, 나
  • ② 가, 다
  • ③ 나, 다
  • ④ 가, 나, 다

등록된 댓글이 없습니다.
18. 아래 그림과 같은 RLC병렬회로에서 a, b 단자에 v=100√2sin(wt)[V]인 교류를 가할 때, 전류 I의 실효값[A]은 얼마인가?
  • ① 100/√3
  • ② 10
  • ③ 10√2
  • ④ 100√2

등록된 댓글이 없습니다.
19. RLC직렬회로에서 R, L, C 값이 각각 2배가 되면 공진주파수는 어떻게 변하는가?
  • ① 변화 없다.
  • ② 2배 커진다.
  • ③ √2배 커진다.
  • ④ 1/2로 줄어든다.

등록된 댓글이 없습니다.
20. 기본파의 실효값이 100[V]라 할 때 기본파의 3[%]인 제3고조파와 4[%]인 제5고조파를 포함하는 전압파의 왜형률[%]은?
  • ① 1
  • ② 3
  • ③ 5
  • ④ 7
