건설기계설비기사(2010. 7. 25.) 시험일자 : 2010년 7월 25일

1과목 : 재료역학
1. 그림과 같이 강체 판 BC가 두 개의 탄성 막대 AB 및 CD에 매달려 있다. 100kN의 하중이 작용한 후 강체 판 BC의 방향은? (단, AB의 단면적은 2cm2, CD의 단면적은 1cm2이며, 두 막대의 탄성계수는 모두 200GPa이다.)
  • ① 수평을 유지한다.
  • ② 약 0.01°만큼 좌측으로 기운다.
  • ③ 약 0.001°만큼 우측으로 기운다.
  • ④ 약 0.001°만큼 좌측으로 기운다.

등록된 댓글이 없습니다.
2. 다음과 같은 평면 응력 상태에서의 최대(σ1) 및 최소 (σ2)주응력은 몇 MPa인가?
  • ① σ1=70, σ2=-30
  • ② σ1=30, σ2=-70
  • ③ σ1=70, σ2=30
  • ④ σ1=-30, σ2=-70

등록된 댓글이 없습니다.
3. 균일 단면 외팔보의 자유단을 그림과 같이 스프링으로 지지한 후 100N의 하중을 B점에 작용시켰다. B점에서의 처짐량은 몇 mm인가? (단, 스프링 상수 k=5N/mm, 다면은 b×h=5mm×10mm, 탄성계수 E=200GPa이고 굽힘강성 EI는 일정하다.)
  • ① 1.16
  • ② 1.76
  • ③ 2.16
  • ④ 2.76

등록된 댓글이 없습니다.
4. 다음 단면에서 도심의 y축 좌표는 얼마인가?
  • ① 30
  • ② 34
  • ③ 40
  • ④ 44

등록된 댓글이 없습니다.
5. 도심의 축에 대한 단면 2차모멘트가 가장 큰 보의 단면은?

등록된 댓글이 없습니다.
6. 다음과 같이 양단을 고정한 길이 L, 단면적 A의 막대를 △T 만큼 온도를 올렸을 때 막대에 생기는 응력 σ는? (단, 막대의 탄성계수를 E, 선팽창 계수를 α라 한다.)
  • ① σ=-Eα△T
  • ② σ=-Eα2△TA
  • ③ σ=-Eα△TL
  • ④ σ=-Eα△TL2

등록된 댓글이 없습니다.
7. 그림과 같은 볼트에 축 하중 Q가 작용할 때, 볼트 머리부의 높이H는 볼트 지름의 몇 배가 되어야 하는가? (단, 볼트 머리부에서 축 하중 방향으로의 전단응력은 볼트 축에 작용하는 인장 응력의 1/2배까지 허용한다.)
  • ① 1/4배
  • ② 3/5배
  • ③ 3/8배
  • ④ 1/2배

등록된 댓글이 없습니다.
8. 반지름의 r인 중실축에 토크 T가 작용하고 있다. 작용 토크의 1/3을 지지하는 내부 코어(inner core)의 반지름(r’)을 구하면? (단, 재질은 선형 탄성 균질재이다.)

등록된 댓글이 없습니다.
9. 그림과 같은 균일단면을 갖는 부정정보가 단순 지지단에서 모멘트 M0를 받는다. 단순 지지단에서의 반력 Ra는? (단, 굽힘강성 EI는 일정하고, 자중은 무시한다.)

등록된 댓글이 없습니다.

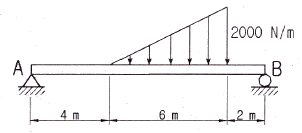

10. 그림과 같은 불균일 분포하중을 부분적으로 받는 균일 단면 보에서 A점의 반력은 몇 kN인가? (단, 보의 자중은 무시하고, 굽힘강성 EI는 일정하다.)
  • ① 1
  • ② 2
  • ③ 3
  • ④ 4

등록된 댓글이 없습니다.
11. 비틀림 모멘트 T를 받고 봉의 길이 L인 부재에 발생하는 순수전단(pure shear) 상태에서의 비틀림 변형 에너지 U는? (단, 비틀림 강성은 GJ이다.)

등록된 댓글이 없습니다.
12. 지름이 25mm이고 길이가 6m인 강봉의 양쪽 단에 100kN의 인장력이 작용하여 6mm가 늘어났다. 이 때의 응력과 변형률은? (단, 재료는 선형 탄성 거동을 한다.)
  • ① 203.7MPa, 0.001
  • ② 203.7kPa, 0.001
  • ③ 203.7MPa, 0.01
  • ④ 203.7kPa, 0.01

등록된 댓글이 없습니다.
13. 그림과 같이 순수굽힘 상태에 있는 AB구간의 균일 단면보에서 굽힘에 의해 생긴 중립면의 곡률은? (단, 보의 굽힘강성 EI는 일정하고, 자중은 무시한다.)

등록된 댓글이 없습니다.
14. 양단이 핀으로 고정되어 있고, 정사각형의 단면 25mm×25mm, 길이 1.8m인 기둥에서 오일러 식에 의한 임계 하중은 몇 kN인가? (단, 탄성계수 E=70GPa이다.)
  • ① 1.30
  • ② 2.60
  • ③ 3.47
  • ④ 6.94

등록된 댓글이 없습니다.
15. 바깥지름 8cm, 안지름 6cm의 속이 빈 축에 7kNㆍm의 비틀림 모멘트가 작용하고 있다. 이때 발생하는 최대 비틀림 응력을 구하면 약 몇 MPa인가?
  • ① 43.8
  • ② 53.8
  • ③ 63.8
  • ④ 101.9

등록된 댓글이 없습니다.
16. 집중 모멘트 M을 받고 있는 길이(L) 1m인 외팔보의 최대 처짐량을 1cm로 제한하려면, 최대 집중 모멘트 M은 몇 Nㆍm인가? (단, 단면은 한 변이 10cm인 정사각형이고, 탄성계수(E)는 235GPa이다.)
  • ① 24516
  • ② 29419
  • ③ 34323
  • ④ 39166

등록된 댓글이 없습니다.
17. 길이 L의 균일 단면 막대기에 굽힘 모멘트 M이 그림과 같이 작용하고 있다. 이 막대에 저장된 탄성 변형 에너지는? (단, 막대기의 굽힘강성 EI는 일정하고, 단면적은 A이다.)

등록된 댓글이 없습니다.
18. 그림과 같은 응력 상태를 모어(Mohr)의 응력원으로 도시하면 어느 것인가? (단, σ2 <σ1)

등록된 댓글이 없습니다.
19. 그림과 같은 트러스 구조물에서 B점에서 10kN의 수직 하중을 받으면 BC에 작용하는 힘은 몇 kN인가?
  • ① 20
  • ② 17.32
  • ③ 10
  • ④ 8.66

등록된 댓글이 없습니다.
20. 그림과 같은 균일 단면 단순보의 일부에 균일 분포하중이 작용할 때 중앙점 C에서의 굽힘모멘트는 몇 kNㆍm인가? (단, 굽힘 강성 EI는 일정하고, 보의 자중은 무시한다.)
  • ① 5
  • ② 4.5
  • ③ 4
  • ④ 3.5

등록된 댓글이 없습니다.
2과목 : 기계열역학
21. 실린더 내의 유체가 68kJ/kg의 일을 받고 주위에 36kJ/kg의 열을 방출하였다. 내부에너지의 변화는?
  • ① 32kJ/kg 증가
  • ② 32kJ/kg 감소
  • ③ 104kJ/kg 증가
  • ④ 104kJ/kg 감소

등록된 댓글이 없습니다.
22. 그림에서 T1=561K, T2=1010K, T3=690K, T4=383K인 공기(CP=1.00kJ/kgㆍ℃)를 작동유체로 하는 브레이턴 사이클(Brayton cycle)의 이론 열효율은?
  • ① 0.388
  • ② 0.444
  • ③ 0.316
  • ④ 0.412

등록된 댓글이 없습니다.
23. 비가역 과정의 요인이 아닌 것은?
  • ① 마찰
  • ② 유한한 온도차에 의한 열전달
  • ③ 등온변환
  • ④ 기체의 자유팽창

등록된 댓글이 없습니다.
24. 시스템의 경계 안에 비가역성이 존재하지 않는 내적 가역과정을 온도-엔트로피 선도 상에 표시하였을 때, 이 과정 아래의 면적은 무엇을 나타내는가?
  • ① 일량
  • ② 내부에너지 변화량
  • ③ 열전달량
  • ④ 엔탈피 변화량

등록된 댓글이 없습니다.
25. 질량 유량이 10kg/s인 터빈에서 수증기의 엔탈피가 800kJ/kg감소한다면 출력은 몇 kW인가? (단, 역학적 손실, 열손실은 무시한다.)
  • ① 2000
  • ② 4000
  • ③ 6000
  • ④ 8000

등록된 댓글이 없습니다.
26. 비열비 k=Cp/Cv의 값은? (단, CP: 정압비열, Cv: 정적비열 이다.)
  • ① 1보다 작다.
  • ② 1보다 크다.
  • ③ 1보다 클 수도 있고, 작을 수도 있다.
  • ④ 1과 같다.

등록된 댓글이 없습니다.
27. 대기 압력이 0.99MPa일 때 용기 내 기체의 게이지 압력이 1MPa이었다. 기체의 절대 압력은 몇 MPa인가?
  • ① 0.901
  • ② 1.099
  • ③ 1.135
  • ④ 1.275

등록된 댓글이 없습니다.
28. 카르노사이클로 작동되는 열기관이 200kJ의 열을 200℃에서 공급받아 20℃에서 방출한다면 이 기관의 일은 약 얼마인가?
  • ① 20kJ
  • ② 76kJ
  • ③ 124kJ
  • ④ 180kJ

등록된 댓글이 없습니다.
29. 이상기체의 비열비(k) 및 기체상수(R)을 정적비열(Cv)과 정압비열(Cp)로 나타낸 것으로 옳은 것은?
  • ① Cp-Cv=k, Cv/Cp=R
  • ② Cv-Cp=k, Cv/Cp=R
  • ③ Cp-Cv=k, Cv/Cp=R
  • ④ Cp-Cv=k, Cp/Cv=R

등록된 댓글이 없습니다.
30. 실린더 내부에 기체가 채워져 있고 실린더에는 피스톤이 끼워져 있으며 피스톤 위에는 추가 놓여 있다. 초기 압력 100kPa, 초기 체적 0.1m3인 기체를 버너로 압력을 일정하게 유지하며 가열하여 기체 체적이 0.5m3이 되었다면 이 과정 동안 시스템이 한 일은?
  • ① 10kJ
  • ② 20kJ
  • ③ 30kJ
  • ④ 40kJ

등록된 댓글이 없습니다.
31. 다음 중 이상 Rankine 사이클과 Carnot 사이클의 유사성이 가장 큰 두 과정은?
  • ① 등온가열, 등압방열
  • ② 단열팽창, 등온방열
  • ③ 단열압축, 등온가열
  • ④ 단열팽창, 등적가열

등록된 댓글이 없습니다.
32. 그림과 같은 Rankine 사이클의 열효율은 얼마인가? (단, h1=191.8kJ/kg, h2=193.8kJ/kg, h3=2799.5kJ/kg, h4=2007.5kJ/kg이다.)
  • ① 30.3%
  • ② 39.7%
  • ③ 46.9%
  • ④ 93.1%

등록된 댓글이 없습니다.
33. 가역 과정으로 실린더 안의 공기를 50kPa, 10℃상태에서 300kPa까지 압력과 체적의 관계가 “PV1.3=일정”인 과정으로 압축할 때 이상기체로 가정하고 단위질량당 방출되는 열전달량은? (단, 이상기체 공기의 기체 상수는 0.287kJ/kgㆍK이고, 정적비열은 0.7kJ/이다.)
  • ① 17.2 kJ/kg
  • ② 37.2 kJ/kg
  • ③ 57.2 kJ/kg
  • ④ 77.2 kJ/kg

등록된 댓글이 없습니다.
34. 보일러에 시간당 380000kg의 물을 공급하여 수증기를 생산한다. 공급되는 물의 엔탈피는 830kJ/kg이고, 생산되는 수증기의 엔탈피는 3230kJ/kg이다. 발열량이 32000kJ/kg인 석탄을 시간당 34000kg씩 보일러에 공급한다. 이 보일러의 효율은?
  • ① 22.6%
  • ② 39.5%
  • ③ 72.3%
  • ④ 83.8%

등록된 댓글이 없습니다.
35. 시스템의 열역학적 상태를 기술하는 데 열역학적 상태량(또는 성질)이 사용된다. 다음 중 열역학적 상태량으로 올바르게 짝지어진 것은?
  • ① 열, 일
  • ② 엔탈피, 엔트로피
  • ③ 열, 엔탈피
  • ④ 일, 엔트로피

등록된 댓글이 없습니다.
36. 압력이 287kPa일 때 1m3의 공기 질량이 2kg이었다. 이때 공기의 온도(℃)는? (단, 공기의 기체상수 R=287J/이다.)
  • ① 773
  • ② 500
  • ③ 400
  • ④ 227

등록된 댓글이 없습니다.
37. 열(heat)과 일(work)에 대한 설명으로 틀린 것은?
  • ① 계의 상태변화 과정에서 나타날 수 있다.
  • ② 계의 경계에서 관찰된다.
  • ③ 경로함수(path function)이다.
  • ④ 전달된 일과 열의 합은 항상 일정하다.

등록된 댓글이 없습니다.
38. 마찰이 없는 피스톤에 12℃, 150kPa의 공기 1.2kg 이 들어있다. 이 공기가 600kPa로 압축되는 동안 외부로 열이 전달되어 온도는 일정하게 유지되었다. 이 과정에서 행해진 일은 약 얼마인가? (단, 공기의 기체 상수는 0.287kJ/kgㆍK이며, 이상기체로 가정한다.)
  • ① -136kJ
  • ② -100kJ
  • ③ -13.6kJ
  • ④ -10kJ

등록된 댓글이 없습니다.
39. 어떤 냉동기에서 0℃의 얼음 2ton을 만드는데 50kWh의 일이 소요된다면 이 냉동기의 성능계수는? (단, 얼음의 융해잠열은 334.94kJ/kg이다.)
  • ① 1.05
  • ② 2.32
  • ③ 2.67
  • ④ 3.72

등록된 댓글이 없습니다.
40. 600kPa, 300K 상태의 아르곤(argon) 기체 1kmol이 엔탈피가 일정한 과정을 거쳐 압력이 원래의 1/3배가 되었다. 일반기체상수 =8.31451kJ/K 이다. 이 과정 동안 아르곤(이상기체)의 엔트로피 변화량은?
  • ① 0.782kJ/K
  • ② 8.31kJ/K
  • ③ 9.13kJ/K
  • ④ 60.0kJ/K

등록된 댓글이 없습니다.
3과목 : 기계유체역학
41. 안지름이 2m인 직관 내를 물이 6m/s의 속도로 흐르고 있다. 여기에 재질이 같은 작은 직관을 흐름과 같은 방향으로 직접 연결하여 관내의 유속을 24m/s로 하려면 작은 관의 안지름을 몇 m로 해야 하는가?
  • ① 0.25
  • ② 0.5
  • ③ 1
  • ④ 1.5

등록된 댓글이 없습니다.
42. 그림과 같은 유동장에서 고정된 윗판이 받는 전단응력의 크기와 방향을 구하면? (단, 속도분포는 선형이라 가정한다.)
  • ① 26.8Pa, 좌→우
  • ② 13.3Pa, 좌→우
  • ③ 0.0268Pa, 우→좌
  • ④ 1.013 bar

등록된 댓글이 없습니다.
43. 다음 중 표준 대기압의 값이 아닌 것은?
  • ① 14.7 psi
  • ② 760 mmHg
  • ③ 1.033 mAq
  • ④ 1.013 bar

등록된 댓글이 없습니다.
44. (r, θ) 극좌표계에서 속도 포텐셜 ø=2θ에 대응하는 원주방향 속도(vθ)는? (단, 속도포텐셜 ø는 ≡øgradø로 정의된다.)
  • ③ 2r
  • ④ 4πr

등록된 댓글이 없습니다.
45. 지름이 10cm인 원 관에서 유체가 충류로 흐를 수 있는 임계 레이놀즈 수를 2100으로 할 때 층류로 흐를 수 있는 최대 평균속도는 몇 m/s인가? (단, 흐르는 유체의 동점성계수는 1.8×10-6m2/s이다.)
  • ① 3.78×10-3
  • ② 3.78×10-2
  • ③ 3.78
  • ④ 1.89

등록된 댓글이 없습니다.
46. 바람이 부는 날, 굴뚝에서 나오는 연기 모양을 셔터속도 1/125초로 하여 사진을 찍었다. 이 유동 가시화 사진에서 보이는 연기모양은 다음 중 무엇에 해당하는가?
  • ① 유선(streamline)
  • ② 유적선(pathline)
  • ③ 유맥선(streakline)
  • ④ 시간선(timeline)

등록된 댓글이 없습니다.
47. 다음 중 기체상수가 가장 큰 기체는?
  • ① 산소
  • ② 수소
  • ③ 질소
  • ④ 공기

등록된 댓글이 없습니다.
48. 밀도 ρ, 평균 단면적 A인 n개의 액체 분무가 평균 V의 속도로 수직 평판에 충돌할 때 분무로 인하여 평판이 받는 충격력은?
  • ① nV2A
  • ② nρVA
  • ③ nρV2A
  • ④ n2ρV2A

등록된 댓글이 없습니다.
49. 물 위를 3m/s의 속도로 항진하는 길이 2m인 모형선에 작용하는 조파저항이 54N이다. 길이 50m인 실선을 이것과 상사한 조파상태인 해상에서 항진시킬 때 조파 저항은 약 얼마가 발생하는가? (단, 해수의 비중량은 γp=10075N/m3이다.)
  • ① 867N
  • ② 8825N
  • ③ 86kN
  • ④ 867kN

등록된 댓글이 없습니다.
50. 압력 항력과 가장 관련이 있는 것은?
  • ① 표면 마찰
  • ② 포텐셜 유동
  • ③ 유도 항력
  • ④ 후류의 발생

등록된 댓글이 없습니다.
51. 벤투리 유량계(Venturi meter)에 적용되는 두 가지 원리와 가장 관련이 있는 것은?
  • ① 연속 방정식, 베르누이 방정식
  • ② 연속 방정식, 각운동량 방정식
  • ③ 운동량 방정식, 에너지 방정식
  • ④ 에너지 방정식, 각운동량 방정식

등록된 댓글이 없습니다.
52. 2m×2m×2m의 정육면체로 된 탱크 안에 비중이 0.8인 기름이 가득 차 있고, 위 뚜껑이 없을 때 탱크의 옆 한면에 작용하는 전체 압력에 의한 힘은 약 몇 kN인가?
  • ① 1.6
  • ② 15.7
  • ③ 31.4
  • ④ 62.8

등록된 댓글이 없습니다.
53. 비중이 0.85이고 동점성계수가 3×10-4m2/s인 기름이 직경 10cm 원관내를 20L/s로 흐른다. 이 원관 100m길이에서의 수두손실은 약 몇 m인가?
  • ① 16.6
  • ② 24.9
  • ③ 49.8
  • ④ 82.1

등록된 댓글이 없습니다.
54. 그림과 같은 펌프를 이용하여 0.2m3/s의 물을 퍼 올리고 있다. 흡입부(①)와 배출부(②)의 고도 차이는 3m이고, ①에서의 압력은 –20kPa, ②에서의 압력은 150kPa이다. 펌프의 효율이 70%이면 펌프에 공급해야할 동력(kW)은? (단, 흡입관과 배출관의 직경은 같고 마찰 손실은 무시한다.)
  • ① 34
  • ② 40
  • ③ 49
  • ④ 57

등록된 댓글이 없습니다.
55. 그림과 같은 탱크에서 A점에 표준대기압이 작용하고 있을 때, B점의 절대압력은 약 몇 kPa인가? (단, A점과 B점의 수직거리는 2.5m이고 기름의 비중은 0.92이다.)
  • ① 78.8
  • ② 788
  • ③ 179.8
  • ④ 1798

등록된 댓글이 없습니다.
56. 직경 D인 구가 점성계수 μ인 유체 속에서, 관성을 무시할 수 있을 정도로 느린 속도 V로 움직일 때 받는 힘F를 D, μ, V의 함수로 가정하여 차원해석 하였을 때 얻는 식은?

등록된 댓글이 없습니다.
57. 평판을 지나는 경계층 유동에서 속도 분포를 경계층 내에서는 , 경계층 밖에서는 u=U로 가정할 때, 운동량 두께(momentum thickness)는 경계층 두께 δ의 몇 배인가?( 단, U=자유흐름 속도, y=평판으로 부터의 수직거리)
  • ① 1/6
  • ② 1/3
  • ③ 1/2
  • ④ 7/6

등록된 댓글이 없습니다.
58. 물의 체적을 1.5%축소시키는데 필요한 압력은 약 몇 MPa인가? (단, 물의 압축률은 4.75×10-10m2/N이다.)
  • ① 3.16
  • ② 31.6
  • ③ 316
  • ④ 3157

등록된 댓글이 없습니다.
59. 풍속이 40m/s인 공기(밀도1.2kg/m3)가 갖는 동압은?
  • ① 0.96 Pa
  • ② 9.6 Pa
  • ③ 96 Pa
  • ④ 960 Pa

등록된 댓글이 없습니다.
60. 직경 D인 수평 원관 내에 어떤 유체가 평균속도 1m/s로 흐를 때 마찰계수가 0.02이었다. 직경 2D인 수평 원관 내에 동일한 유체가 동일한 조건에서 평균속도 2m/s로 흐를 때 마찰계수가 0.01이었다면, 다음 중 원관의 단위 길이당의 압력강하에 대한 설명으로 옳은 것은?
  • ① 직경 D인 원관의 압력강하가 크다.
  • ② 직경 2D인 원관의 압력강하가 크다.
  • ③ 두 경우 압력강하가 같다.
  • ④ 알 수 없다.

등록된 댓글이 없습니다.
4과목 : 유체기계 및 유압기기
61. 스파크 점화기관의 배기가스와 공기-연료비와의 관계를 잘못 설명한 것은?
  • ① 이론 공기-연료비 부근에서 NOx의 배출농도가 최대로 된다.
  • ② CO는 이론 공기-연료비보다 농후 혼합기에서 발생비율이 증가한다.
  • ③ HC는 이론 공기-연료비보다 희박 혼합기영역으로 갈수록 급격히 감소한다.
  • ④ NOx의 배출농도는 이론 공기-연료비보다 농후 및 희박 혼합기 영역에서 급격히 감소한다.

등록된 댓글이 없습니다.
62. 가솔린기관의 밸브 개폐시기 제어에 대한 설명으로서 옳은 것은?
  • ① 기관이 저속일 경우 밸브 오버랩이 커지면 미연소 탄화 수소의 배출량이 증가한다.
  • ② 기관이 저속일 경우 밸브 오버랩이 커지면 기관 부조 현상이 줄어든다.
  • ③ 기관이 고속일 경우 흡기밸브의 열림 지속 기간이 길어지면 출력이 감소한다.
  • ④ 역화 현상을 방지하기 위해서는 흡기밸브가 빨리 열릴수록 좋다.

등록된 댓글이 없습니다.
63. 디젤기관에서 히트 레인지식 예열장치는 주로 어떤 형식의 연소실에 사용되는가?
  • ① 직접분사실식
  • ② 와류실식
  • ③ 예연소실식
  • ④ 공기실식

등록된 댓글이 없습니다.
64. 그림의 가스 터빈 사이클에서 연소과정은 어느 구간인가?
  • ① 1-2
  • ② 2-3
  • ③ 3-4
  • ④ 4-1

등록된 댓글이 없습니다.
65. 내연기관의 크랭크축과 베어링의 마멸을 촉진시키는 내용이다. 가장 관계가 적은 것은?
  • ① 연료 중의 황성분의 과다
  • ② 윤활유 내에 알카리 성분량이 과다
  • ③ 냉각수 온도의 저하
  • ④ 흡입 공기 여과기능의 불량

등록된 댓글이 없습니다.
66. 디젤기관 연소과정 중 가장 긴 시간이 소요되는 과정은?
  • ① 착화지연기간
  • ② 무제어연소기간
  • ③ 제어연소기간
  • ④ 후 연소기간

등록된 댓글이 없습니다.
67. 가솔린 600cc를 연소시키기 위하여서는 몇 kgf의 공기가 필요한가? (단, 혼합비는 15, 가솔린 비중은 0.72이다.)
  • ① 6.00
  • ② 6.12
  • ③ 6.48
  • ④ 6.75

등록된 댓글이 없습니다.
68. 압축비가 5인 오토사이클에 있어서 압축비가 6.5로 되었다면 이론 열효율은 약 몇 배가 되는가? (단, K=1.4이다.)
  • ① 2.91
  • ② 1.94
  • ③ 1.31
  • ④ 1.11

등록된 댓글이 없습니다.
69. 가솔린기관의 노크 발생 원인에 대한 설명 중 틀린 것은?
  • ① 압축비가 너무 높을 때
  • ② 점화시기가 너무 빠를 때
  • ③ 기관이 과냉 되었을 때
  • ④ 옥탄가가 낮은 연료를 사용할 때

등록된 댓글이 없습니다.
70. 4행정 사이클 기관의 행정체적이 1.43L이고 출력이 2000rpm에서 25kW이다. 이 기관의 평균 유효 압력은?
  • ① 약 714kPa
  • ② 약 1049kPa
  • ③ 약 918kPa
  • ④ 약 102kPa

등록된 댓글이 없습니다.
71. 압력 6.86MPa, 토출량이 50L/min, 회전수 1200rpm인 유압펌프가 있는데 펌프를 운전하는데 소요 동력이 7kW이라면 펌프의 효율은 약 몇 %인가?
  • ① 65%
  • ② 77%
  • ③ 82%
  • ④ 87%

등록된 댓글이 없습니다.
72. 축압기(accumulator)의 기능이 아닌 것은?
  • ① 맥동 제거
  • ② 충격압력의 흡수
  • ③ 최고압력 제한
  • ④ 압력보상

등록된 댓글이 없습니다.
73. 그림의 회로를 사용하여 실린더에 큰 힘을 얻고자 할 때 급속 이송이 끝나 실린더가 작업을 시작하면 회로의 압력이 상승함으로 저압 대용량 펌프는 무부하 밸브에 의하여 자동적으로 무부하 운전이 되는데 이런 회로를 무엇이라 하나?
  • ① Hi-Lo 회로
  • ② 압력 설정 회로
  • ③ 단락 회로
  • ④ 블리드 오프 회로

등록된 댓글이 없습니다.
74. 1개의 유압 실린더에서 전진 및 후진 단에 각각의 리밋스위치를 부착하는 이유로 가장 적합한 것은?
  • ① 실린더의 행정거리를 제한하기 위하여
  • ② 실린더내의 온도를 제어하기 위하여
  • ③ 실린더의 속도를 제어하기 위하여
  • ④ 유압 장치의 외관을 고려하여

등록된 댓글이 없습니다.
75. 난연성 작동유에 속하며 내마모성이 우수하므로 저압에서 고압까지의 각종 유압 펌프에 사용된다. 또한, 점도지수가 낮고 비중이 크므로 저온에서 펌프 시동 시 캐비테이션이 발생되기 쉬운 유압유는?
  • ① 인산 에스테르형 작동유
  • ② 수중 유형 유화유
  • ③ 순광유
  • ④ 유중 수형 유화유

등록된 댓글이 없습니다.
76. 유압회로에서 캐비테이션이 발생하지 않도록 하기 위한 방지대책으로 가장 적합한 것은?
  • ① 흡입관에 급속 차단장치를 설치한다.
  • ② 흡입 유체의 유온을 높게 하여 흡입한다.
  • ③ 과부하시는 패킹부에서 공기가 흡입되도록 한다.
  • ④ 흡입관 내의 평균유속이 3.5m/s 이하가 되도록 한다.

등록된 댓글이 없습니다.
77. 유압 시스템에서 펌프의 마모 및 파손의 원인으로 거리가 먼 것은?
  • ① 작동유의 오염
  • ② 작동유의 높은 점성
  • ③ 작동유의 열화
  • ④ 작동유의 부적절한 선택

등록된 댓글이 없습니다.
78. 그림의 기호는 어떤 유압 기호인가?
  • ① 서보밸브
  • ② 교축전환밸브
  • ③ 파일럿밸브
  • ④ 셔틀밸브

등록된 댓글이 없습니다.
79. 일반적인 유압회로 내에서 시스템의 최고압력을 설정하는 밸브는?
  • ① 감압밸브
  • ② 시퀀스 밸브
  • ③ 릴리프 밸브
  • ④ 카운터 밸런스 밸브

등록된 댓글이 없습니다.
80. 유압장치에서 2개의 실린더를 동일한 속도로 제어하는 시스템을 구성하려고 한다. 이때 적용하는 시스템 회로로 알맞은 것은?
  • ① 카운터 밸런스 회로
  • ② 감속 회로
  • ③ 동조 회로
  • ④ 중압 회로

등록된 댓글이 없습니다.
5과목 : 건설기계일반 및 플랜트배관
81. 버니어캘리퍼스에서 어미자의 최소눈금이 0.5mm이고, 아들자이 눈금방법은 12mm를 25등분 할 때, 최소 측정 값은 몇 mm 인가?
  • ① 0.02
  • ② 0.03
  • ③ 0.04
  • ④ 0.05

등록된 댓글이 없습니다.
82. 용접 시 발생하는 부량(결함)에 해당하지 않는 것은?
  • ① 오버랩
  • ② 언더컷
  • ③ 용입불량
  • ④ 콤퍼지션

등록된 댓글이 없습니다.
83. 200mm사인바로 10°각을 만들려면 사이바 양단의 게이지블록 높이 차이는 약 몇 mm 이어야 하는가? (단, 경사면과 측정면이 일치함)
  • ① 34.73mm
  • ② 39.70mm
  • ③ 44.76mm
  • ④ 49.10mm

등록된 댓글이 없습니다.
84. 강의 열처리 중 담금질한 후에 인성(靭性)을 부여하고, 조직을 균질화하기 위해 A1 변태점 이하의 온도에서 하는 열처리는?
  • ① 재담금질(requenching)
  • ② 템퍼링(tempering)
  • ③ 어닐링(annealing)
  • ④ 노멀라이징(normalizing)

등록된 댓글이 없습니다.
85. 주물사의 구비조건으로 거리가 먼 것은?
  • ① 양호한 성형성
  • ② 양호한 통기성
  • ③ 양호한 내화성
  • ④ 양호한 열전도성

등록된 댓글이 없습니다.
86. 머시닝센터에 사용되는 준비기능(G code)중 공구 지름 보정(compensation)기능과 무관한 것은?
  • ① G40
  • ② G41
  • ③ G42
  • ④ G43

등록된 댓글이 없습니다.
87. 피치 5mm인 리드 스크루이 미식(美式) 선반에서 피치 3mm의 나사를 깎을 때 변환기어로 맞는 것은? (단, A는 주축에 연결된 기어 이 수, D는 어미나사에 연결된 기어 이수)
  • ① A = 20, D = 30
  • ② A = 20, D = 40
  • ③ A = 20, D = 30
  • ④ A = 24, D = 40

등록된 댓글이 없습니다.
88. 산(酸)으로 씻는 것과 유사한 조작으로 적당한 약물 중에 침지(沈漬)시키고, 열 에너지를 주어 화학반응을 촉진시켜 매끈하고 광택있는 표면을 가공하는 작업은?
  • ① 액체 호닝
  • ② 버핑 가공
  • ③ 숏 피닝
  • ④ 화학 연마

등록된 댓글이 없습니다.
89. 금속 침투법(metallic cementation)에 속하지 않는 것은?
  • ① 크로마이징(chromizing)
  • ② 칼로라이징(calorizing)
  • ③ 실리콘라이징(siliconizing)
  • ④ 메탈라이징(metallizing)

등록된 댓글이 없습니다.
90. 프레스(press)작업에서 전단(shearing)가공이 아닌 것은?
  • ① 블랭킹(blanking)
  • ② 코이닝(coining)
  • ③ 피어싱(piercing)
  • ④ 트리밍(trimming)

등록된 댓글이 없습니다.
91. 견인식 스크레이퍼의 작업거리는 일반적으로 약 몇 m 정도인가?
  • ① 50-500m
  • ② 500-1000m
  • ③ 1000-2000m
  • ④ 2000m 이상

등록된 댓글이 없습니다.
92. 파일해머의 종류가 아닌 것은?
  • ① 드롭 해머
  • ② 디젤 해머
  • ③ 진동 해머
  • ④ 탬핑 콤팩트 해머

등록된 댓글이 없습니다.
93. 유압식 셔블계 굴삭기에 사용되는 작업장치 중 작업 반경이 크고 작업장소 보다 낮은 장소의 굴삭에 주로 사용되며 하천 보수나 수중 굴착에 적합한 장치는?
  • ① 파워 셔블
  • ② 드래그라인
  • ③ 엑스카베이터
  • ④ 클램셸

등록된 댓글이 없습니다.
94. 건설기술관리법에 건설기술자가 건설기술경력증을 불법 대여할 경우 받게 될 벌칙은?
  • ① 1년 이하의 징역 또는 500만원 이하의 벌금
  • ② 건설업 등록 말소
  • ③ 5년 이하의 징역 또는 1000만원 이하의 벌금
  • ④ 3년 이하의 징역 또는 1000만원 이하의 벌금

등록된 댓글이 없습니다.
95. 불도저의 종류를 블레이드 설치 방식에 의해 분류할 때 여기에 해당되지 않는 것은?
  • ① 스트레이트 도저
  • ② 앵글 도저
  • ③ 틸트 도저
  • ④ 아스팔트 도저

등록된 댓글이 없습니다.
96. 다이렉트 드라이브 변속기가 장착된 무한궤도식 불도저가 작업중에 과부하로 인하여 작업속도가 급격히 떨어졌으나 엔진 회전 속도는 저하되지 않았다고 하면 우선 점검할 장치는?
  • ① 내연 기관(engine)
  • ② 메인 클러치(main clutch)
  • ③ 변속기(transmission)
  • ④ 최종 구동장치(final drive system)

등록된 댓글이 없습니다.
97. 강판제의 중공(中空) 드럼의 외주에 여러개의 돌기가 있으며, 주로 피견인식이 많이 사용되는 롤러(Roller)는?
  • ① 탬핑 롤러
  • ② 머캐덤 롤러
  • ③ 타이어 롤러
  • ④ 진동 롤러

등록된 댓글이 없습니다.
98. 불도저에서 견인 마찰계수를 0.3, 차량의 자체 중량이 4.5톤(ton)이라 할 때 견인력은 몇 kgf인가?
  • ① 1150
  • ② 1350
  • ③ 1550
  • ④ 2150

등록된 댓글이 없습니다.
99. 크레인용 케이블의 설명으로 맞는 것은?
  • ① 와이어 로프는 보통 클립에 의한 고정법과 소켓에 의한 고정법을 사용한다.
  • ② 와이어 로프 꼬임 방향은 Z꼬임(오른꼬임)과 S꼬임이 있으며, Z꼬임은 특별한 경우 사용한다.
  • ③ 와이어 로프는 직경대비 17% 이상 감소하면 교환한다.
  • ④ 와이어로프에는 CG 또는 GAA를 주로 주유하여 사용한다.

등록된 댓글이 없습니다.
100. 아스팔트 믹싱플랜트의 생산능력 단위는?
  • ① m2/h
  • ② m3/h
  • ③ m3
  • ④ ton/s

등록된 댓글이 없습니다.
