9급 지방직 공무원 응용역학개론(2010. 5. 22.) 시험일자 : 2010년 5월 22일
1. 다음 그림과 같이 수평 스프링 A에 무게가 10 N인 두 개의 강체블록 B와 C가 연결되어 있다. 수평 스프링 A가 받는 힘의 크기[N]는? (단, 바닥과 강체블록 B와의 마찰력, 도르레의 마찰력은 무시한다)
- ① 8
- ② 9
- ③ 10
- ④ 12
등록된 댓글이 없습니다.
2. 다음 그림과 같은 직사각형 단면의 도심을 지나는 X축에 대한 단면계수와 소성계수의 비(단면계수:소성계수)는?
- ① 1 : 2
- ② 2 : 3
- ③ 1 : 4
- ④ 4 : 1
등록된 댓글이 없습니다.
3. 다음 그림과 같이 끝단이 고정지지된 3개의 부재가 절점 A에서 강결되어 있다. 절점 A에 외력 모멘트 M이 작용할 때 부재 AB의 모멘트 분배율(분배계수)은? (단, I는 단면2차모멘트이다)
- ① 1/2
- ② 1/3
- ③ 1/4
- ④ 1/5
등록된 댓글이 없습니다.
4. 다음 그림과 같은 내민보에서 B점에 발생하는 전단력의 크기[kN]는?
- ① 0.25
- ② 0.75
- ③ 1.25
- ④ 1.75
등록된 댓글이 없습니다.
5. 다음 그림과 같이 연직하중을 받는 단순보의 지간 중앙에 발생하는 휨모멘트의 크기[kN⋅m]는?
- ① 0
- ② 10
- ③ 50
- ④ 100
등록된 댓글이 없습니다.
6. 다음 그림과 같이 자중이 300 kN인 중력식 옹벽에 100 kN의 수평 토압이 작용하고 있다. 전도와 활동에 대해 안전성을 검토하였을 때 옳은 것은? (단, 전도와 활동에 대한 안전율은 1.5이고, 옹벽과 지반과의 마찰계수는 0.4이다)
- ① 전도:안전, 활동:안전
- ② 전도:불안전, 활동:불안전
- ③ 전도:불안전, 활동:안전
- ④ 전도:안전, 활동:불안전
등록된 댓글이 없습니다.
7. 다음 그림과 같은 수평한 강성보(rigid beam) AB가 길이가 다른 2개의 강봉으로 A와 B에서 핀으로 연결되어 있다. 연직하중 P가 강성보 AB사이에 작용할 때 강성보 AB가 수평을 유지하기 위한 연직하중 P의 작용위치 X는? (단, 두 개 강봉의 단면적과 탄성계수는 동일하다)
- ① 0.3 L
- ② 0.4 L
- ③ 0.5 L
- ④ 0.6 L
등록된 댓글이 없습니다.

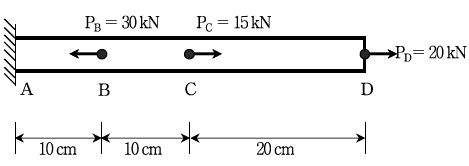

8. 다음 그림과 같이 부재의 B, C, D점에 수평하중이 작용할 때 D점의 수평변위 크기[cm]는? (단, 부재의 탄성계수 E＝100GPa, 단면적 A＝1 mm2이다)
- ① 2
- ② 4
- ③ 6
- ④ 8
등록된 댓글이 없습니다.
9. 다음 그림과 같이 지간장이 9m인 단순보 AB에 이동집중하중군이 작용하고 있다. 이동집중하중군에 대한 절대최대모멘트[kN⋅m]는?
- ① 27.62
- ② 30.42
- ③ 35.28
- ④ 41.26
등록된 댓글이 없습니다.
10. 다음 그림과 같이 단순보의 지간 중앙에 연직하중 P가 작용할 때 휨모멘트에 의한 탄성변형에너지는? (단, E는 탄성계수, I는 단면 2차모멘트이다)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
11. 다음 그림과 같은 게르버보의 A점에 발생하는 전단력[N]은? (단, 전단력의 부호는 이다)
- ① －1
- ② ＋1
- ③ －6
- ④ ＋6
등록된 댓글이 없습니다.
12. 다음 그림과 같은 트러스 구조물에서 부재 CG와 DE의 부재력 FCG와 FDE는?
- ① FCG＝압축력 10 N, FDE ＝압축력 5 N
- ② FCG＝인장력 10 N, FDE ＝인장력 5 N
- ③ FCG＝압축력 10 N, FDE＝0 N
- ④ FCG＝인장력 10 N, FDE＝0 N
등록된 댓글이 없습니다.
13. 지름 100 mm, 길이 250 mm인 부재에 인장력을 작용시켰더니 지름은 99.8 mm, 길이는 252 mm로 변하였다. 이 부재 재료의 푸아송비는?
- ① 0.2
- ② 0.25
- ③ 0.3
- ④ 0.35
등록된 댓글이 없습니다.
14. 다음 그림과 같이 봉의 양단이 고정지지되어 있다. 봉의 온도가 40 °C 상승하였을 때 양 끝단에 발생하는 수평반력의 크기[kN]는? ( 단, 봉의 단면적 A＝100 cm2, 탄성계수 E＝2.0 × 106 N/cm2, 열팽창계수 α＝1.1 ×10-5/°C이다)
- ① 22
- ② 44
- ③ 66
- ④ 88
등록된 댓글이 없습니다.
15. 다음 그림과 같이 동일한 재료와 단면으로 제작된 길이가 다른 세 개의 기둥이 있다. 각 기둥에 대한 오일러 좌굴하중을 비교하였을 때 옳은 것은?
- ① A＝B＞C
- ② A＝B＜C
- ③ A＜B＜C
- ④ A＞B＞C
등록된 댓글이 없습니다.
16. 다음 그림과 같이 연직하중을 받는 단순보의 B점에서 최대주응력의 크기[kPa]는?
- ① 0
- ② 500
- ③ 750
- ④ 1,100
등록된 댓글이 없습니다.
17. 다음 그림과 같은 내민보의 D점에 연직하중 P가 작용하고 있다. C점의 연직방향 처짐량은? (단, E는 탄성계수, I는 단면2차모멘트이고 하향처짐의 부호를 (＋)로 한다)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
18. 다음 그림과 같은 I형 단면에 도심 주축을 따라 연직방향으로 전단력 V가 작용하고 있다. 단면내에 발생하는 최대 전단응력의 크기는? (단, I는 단면2차모멘트이다)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
19. 다음 그림과 같이 자유단의 도심축에 연직하중 P와 토크 T가 작용하는 켄틸레버 보가 있다. 켄틸레버 보의 임의 두 개 단면의 표면(최외측)에 위치하는 4개의 점에 발생하는 응력에 관한 설명 중 옳지 않은 것은?
- ① A점의 수직응력은 B와 C점의 수직응력보다 크다.
- ② A와 C점의 전단응력은 서로 같으며, B점의 전단응력보다 작다.
- ③ B점의 전단응력은 D점의 전단응력보다 크다.
- ④ A점은 전단응력과 수직응력이 모두 존재한다.
등록된 댓글이 없습니다.

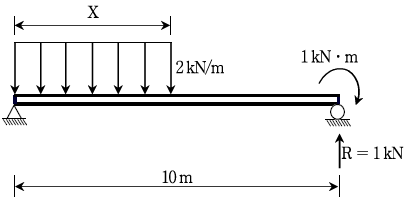

20. 다음 그림과 같은 단순보에서 오른쪽 지점의 수직반력 R이 1 kN일 때 작용하는 분포하중의 길이 X[m]는?
- ① 3
- ② 4
- ③ 5
- ④ 6
등록된 댓글이 없습니다.
