9급 국가직 공무원 전기이론(2019. 4. 6.) 시험일자 : 2019년 4월 6일
1. 전압이 E [V], 내부저항이 r [Ω]인 전지의 단자 전압을 내부저항 25 [Ω]의 전압계로 측정하니 50 [V]이고, 75 [Ω]의 전압계로 측정하니 75 [V]이다. 전지의 전압 E [V]와 내부저항 r [Ω]은? (순서대로 E[V], r[Ω])
- ① 100, 25
- ② 100, 50
- ③ 200, 25
- ④ 200, 50
등록된 댓글이 없습니다.
2. 등전위면(equipotential surface)의 특징에 대한 설명으로 옳은 것만을 모두 고르면?
- ① ㄱ, ㄹ
- ② ㄴ, ㄷ
- ③ ㄱ, ㄴ, ㄷ
- ④ ㄴ, ㄷ, ㄹ
등록된 댓글이 없습니다.
3. 코일에 직류 전압 200 [V]를 인가했더니 평균전력 1,000 [W]가 소비되었고, 교류 전압 300 [V]를 인가했더니 평균전력 1,440 [W]가 소비되었다. 코일의 저항[Ω]과 리액턴스[Ω]는? (순서대로 저항[Ω], 리액턴스[Ω])
- ① 30, 30
- ② 30, 40
- ③ 40, 30
- ④ 40, 40
등록된 댓글이 없습니다.

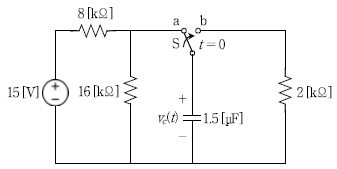

4. 다음 회로에서 스위치 S가 단자 a에서 충분히 오랫동안 머물러 있다가 t＝0에서 단자 a에서 단자 b로 이동하였다. t > 0일 때의 전압 vc(t) [V]는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
5. 독립전원과 종속전압원이 포함된 다음의 회로에서 저항 20 [Ω]의 전압 Va [V]는?
- ① －40
- ② －20
- ③ 20
- ④ 40
등록된 댓글이 없습니다.
6. 다음 자기회로에 대한 설명으로 옳지 않은 것은? (단, 손실이 없는 이상적인 회로이다)
- ① b1과 a2를 연결한 합성 인덕턴스는 b1과 b2를 연결한 합성 인덕턴스보다 크다.
- ② 한 코일의 유도기전력은 상호 인덕턴스와 다른 코일의 전류 변화량에 비례한다.
- ③ 권선비가 N1:N2＝2 : 1일 때, 자기 인덕턴스 L1은 자기 인덕턴스 L2의 2배이다.
- ④ 교류 전압을 변성할 수 있고, 변압기 등에 응용될 수 있다.
등록된 댓글이 없습니다.
7. 전류 i(t)＝t2＋2t [A]가 1 [H] 인덕터에 흐르고 있다. t ＝1일 때, 인덕터의 순시전력[W]은?
- ① 12
- ② 16
- ③ 20
- ④ 24
등록된 댓글이 없습니다.
8. 다음 회로에서 40 [μF] 커패시터 양단의 전압 Va [V]는?
- ① 2
- ② 4
- ③ 6
- ④ 8
등록된 댓글이 없습니다.
9. 그림과 같은 주기적인 전압 파형에 포함되지 않은 고조파의 주파수[Hz]는?
- ① 60
- ② 100
- ③ 120
- ④ 140
등록된 댓글이 없습니다.
10. 다음 Y－Y 결선 평형 3상 회로에서 부하 한 상에 공급되는 평균전력[W]은? (단, 극좌표의 크기는 실횻값이다)
- ① 110
- ② 220
- ③ 330
- ④ 440
등록된 댓글이 없습니다.
11. R－L－C 직렬회로에 100 [V]의 교류 전원을 인가할 경우, 이 회로에 가장 큰 전류가 흐를 때의 교류 전원 주파수 f [Hz]와 전류 I [A]는? (단, R ＝50 [Ω], L ＝100 [mH], C ＝1,000 [μF]이다) (순서대로 f[Hz],I[A])
- ① 50/π, 2
- ② 50/π, 4
- ③ 100/π, 2
- ④ 100/π, 4
등록된 댓글이 없습니다.
12. 1대의 용량이 100 [kVA]인 단상 변압기 3대를 평형 3상 Δ결선으로 운전 중 변압기 1대에 장애가 발생하여 2대의 변압기를 V결선으로 이용할 때, 전체 출력용량[kVA]은?
- ① 100/√3
- ② 173/√3
- ③ 220/√3
- ④ 300/√3
등록된 댓글이 없습니다.
13. 자속밀도 4[Wb/m2]의 평등자장 안에서 자속과 30° 기울어진 길이 0.5[m]의 도체에 전류 2[A]를 흘릴 때, 도체에 작용하는 힘 F[N]는?
- ① 1
- ② 2
- ③ 3
- ④ 4
등록된 댓글이 없습니다.
14. 다음 R－L 직렬회로에서 t＝0에서 스위치 S를 닫았다. t＝3에서 전류의 크기가 i(3)＝4(1－e-1) [A]일 때, 전압 E [V]와 인덕턴스 L [H]은? (순서대로 E[V], L[H])
- ① 8, 6
- ② 8, 12
- ③ 16, 6
- ④ 16, 12
등록된 댓글이 없습니다.
15. 다음 회로의 역률이 0.8일 때, 전압 Vs[V]와 임피던스 X [Ω]는? (단, 전체 부하는 유도성 부하이다) (순서대로 Vs[V], X[Ω])
- ① 70, 2
- ② 70, 4
- ③ 80, 2
- ④ 80, 4
등록된 댓글이 없습니다.
16. R－L 직렬회로에 직류 전압 100 [V]를 인가하면 정상상태 전류는 10 [A]이고, R－C 직렬회로에 직류 전압 100 [V]를 인가하면 초기전류는 10 [A]이다. 이 두 회로의 설명으로 옳지 않은 것은? (단, C＝100 [μF], L＝1 [mH]이고, 각 회로에 직류 전압을 인가하기 전 초깃값은 0이다)
- ① R－L 직렬회로의 시정수는 L이 10배 증가하면 10배 증가한다.
- ② R－L 직렬회로의 시정수가 R－C 직렬회로의 시정수보다 10배 크다.
- ③ R－C 직렬회로의 시정수는 C가 10배 증가하면 10배 증가한다.
- ④ R－L 직렬회로의 시정수는 0.1 [msec]다.
등록된 댓글이 없습니다.
17. 다음 회로에서 전원 Vs [V]가 R－L－C로 구성된 부하에 인가 되었을 때, 전체 부하의 합성 임피던스 Z [Ω] 및 전압 Vs와 전류 I의 위상차 θ[°]는? (순서대로 Z[Ω], θ[°])
- ① 100, 45
- ② 100, 60
- ③ 100√2, 45
- ④ 100√2, 60
등록된 댓글이 없습니다.
18. 다음 직류회로에서 4[Ω] 저항의 소비전력[W]은?
- ① 4
- ② 8
- ③ 12
- ④ 16
등록된 댓글이 없습니다.
19. 다음 직∙병렬 회로에서 전류 I[A]의 위상이 전압 Vs[V]의 위상과 같을 때, 저항 R [Ω]은?
- ① 100
- ② 200
- ③ 300
- ④ 400
등록된 댓글이 없습니다.
20. 그림과 같이 저항 R1＝R2＝10[Ω], 자기 인덕턴스 L1＝10[H], L2＝100 [H], 상호 인덕턴스 M＝10 [H]로 구성된 회로의 임피던스 Zab[Ω]는? (단, 전원 Vs의 각속도는 ω＝1[rad/s]이고 ZL＝10－j100 [Ω]이다)
- ① 10－j15
- ② 10＋j15
- ③ 15－j10
- ④ 15＋j10
등록된 댓글이 없습니다.
