9급 국가직 공무원 전기이론(2011. 4. 9.) 시험일자 : 2011년 4월 9일

1. 다음 설명 중 옳은 것은?
(정답률: 50%, 1/2)
  • ① 평형 3상회로는 3개의 단상회로로 대표할 수 있으므로 3상 유효전력은 단상회로 유효전력의 √3배이다.
  • ② 3상 유효전력 P=√3VIcosθ에서 전압 V와 전류 I는 선간 전압 및 선전류를 의미한다.
  • ③ 복소전력은 (P, Q는 유효전력 및 무효전력 이고 는 전압, 전류의 페이저)로 계산된다.
  • ④ 평형 Y부하에 대해 상전압 VP와 선간전압 VL의 관계는 VL=√3VP∠-30°이다.

등록된 댓글이 없습니다.
2. 어떤 전지에 접속된 외부회로의 부하저항은 5 [Ω]이고 이 때 전류는 8 [A]가 흐른다. 외부회로에 5 [Ω] 대신 15 [Ω]의 부하 저항을 접속하면 전류는 4 [A]로 변할 때, 전지의 기전력[V] 및 내부저항[Ω]은?
(정답률: 60%, 3/5)
  • ① 80, 5
  • ② 40, 10
  • ③ 80, 10
  • ④ 40, 5

등록된 댓글이 없습니다.
3. 다음 그림과 같이 평행한 무한장 직선 도선에 각각 I [A], 8I [A]의 전류가 흐른다. 두 도선 사이의 점 P에서 측정한 자계의 세기가 0 [V/m]이라면 b/a는?
(정답률: 50%, 3/6)
  • ① 1/8π
  • ② 1/8
  • ③ 8π
  • ④ 8

등록된 댓글이 없습니다.
4. 다음 그림에서 자속밀도 B=10[Wb/m2]에 수직으로 길이 20[cm]인 도체가 속도 v=10 [m/sec]로 화살표 방향(도체와 직각 방향)으로 레일과 같은 도체 위를 움직이고 있다. 이때 단자 a, b에 연결된 저항 2 [Ω]에서 소비되는 전력 P [W]는?
(정답률: 60%, 3/5)
  • ① 50
  • ② 100
  • ③ 200
  • ④ 400

등록된 댓글이 없습니다.
5. 2[㎌]의 평행판 공기콘덴서가 있다. 다음 그림과 같이 전극사이에 그 간격의 절반 두께의 유리판을 넣을 때 콘덴서의 정전용량[㎌]은? (단, 유리판의 유전율은 공기의 유전율의 9배라 가정한다)
(정답률: 80%, 4/5)
  • ① 1.0
  • ② 3.6
  • ③ 4.0
  • ④ 5.4

등록된 댓글이 없습니다.
6. 다음 그림의 회로에서 전류 I1, I2, I3의 크기 관계로 옳은 것은?
(정답률: 16.67%, 1/6)
  • ① I1 > I2 > I3
  • ② I2 > I1 > I3
  • ③ I2 > I3 > I1
  • ④ I1 > I3 > I2

등록된 댓글이 없습니다.
7. 다음 그림과 같은 회로에 교류전압을 인가하여 전류 I가 최소로 될 때, 리액턴스 Xc[Ω]는?
(정답률: 100%, 5/5)
  • ① 8.5
  • ② 10.5
  • ③ 12.5
  • ④ 14.5

등록된 댓글이 없습니다.
8. 다음 그림과 같은 R-L-C 직렬 회로에서 회로의 역률 및 기전력 Vs[V]는?
(정답률: 60%, 3/5)
  • ① 0.6, 360
  • ② 0.8, 200
  • ③ 0.6, 200
  • ④ 0.8, 360

등록된 댓글이 없습니다.
9. 다음 그림의 회로에서 a, b 단자에서의 테브닌(Thevenin) 등가 저항 Rth[kΩ]과 개방전압 Voc[V]는?
(정답률: 50%, 2/4)
  • ① 6, -24
  • ② 8, -24
  • ③ 6, 48
  • ④ 8, -48

등록된 댓글이 없습니다.
10. 다음 그림과 같이 평형 Δ결선된 3상 전원회로에 평형 Y결선으로 각 상의 임피던스 ZY=√3+j1[Ω]인 부하가 연결되어 있다. 이 때 선전류 ic[A]는?
(정답률: 100%, 4/4)
  • ① 30∠60°
  • ② 30∠90°
  • ③ 60/√3∠60°
  • ④ 60/√3∠90°

등록된 댓글이 없습니다.

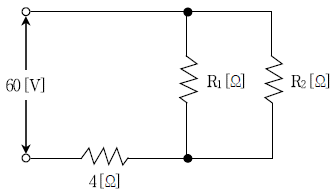

11. 다음 그림의 회로에서 4 [Ω]에 소비되는 전력이 100 [W]이다. R1, R2에 흐르는 전류의 크기가 1 : 2의 비율이라면 저항 R1[Ω], R2[Ω]는?
(정답률: 100%, 5/5)
  • ① 6, 3
  • ② 8, 4
  • ③ 16, 8
  • ④ 24, 12

등록된 댓글이 없습니다.
12. R-L 직렬부하에 전원이 연결되어 있다. 저항 R과 인덕턴스 L이 일정한 상태에서 전원의 주파수가 높아지면 역률과 소비전력은 어떻게 되는가?
(정답률: 100%, 2/2)
  • ① 역률과 소비전력 모두 감소한다.
  • ② 역률과 소비전력 모두 증가한다.
  • ③ 역률은 증가하고 소비전력은 감소한다.
  • ④ 역률과 소비전력은 변하지 않는다.

등록된 댓글이 없습니다.
13. 다음 그림의 파형에 대한 설명 중 옳지 않은 것은?
(정답률: 50%, 1/2)
  • ① 파형의 각속도 ω=0.1π[rad/sec]이다.
  • ② 파고율이 파형율보다 크다.
  • ③ 평균치 전압은 100 [V]이다.
  • ④ 실효치 전압은 최대치 전압과 같다.

등록된 댓글이 없습니다.
14. 전위 함수가 V=3x+2y2[V]로 주어질 때 점(2, -1, 3)에서 전계의 세기[V/m]는?
(정답률: 100%, 1/1)
  • ① 5
  • ② 6
  • ③ 8
  • ④ 12

등록된 댓글이 없습니다.
15. 다음 그림의 회로에서 최대전력이 공급되는 부하 임피던스 ZL[Ω]은?
(정답률: 50%, 1/2)
  • ① 5+j6
  • ② 5-j6

등록된 댓글이 없습니다.
16. 저항 R=3[Ω], 유도리액턴스 XL=4[Ω]가 직렬 연결된 부하를 Y결선하고 여기에 선간전압 200 [V]의 3상 평형전압을 인가했을 때 3상 전력[kW]은?
(정답률: 100%, 1/1)
  • ① 4.8
  • ② 6.4
  • ③ 8.0
  • ④ 8.4

등록된 댓글이 없습니다.
17. 다음 그림의 회로에서 스위치(SW2)가 충분한 시간동안 열려 있다. t=0인 순간 동시에 스위치(SW1)를 열고, 스위치(SW2)를 닫을 경우 전류 io(0+) [mA]는? (단, io(0+)는 스위치(SW2)가 닫힌 직후의 전류이다)
(정답률: 75%, 3/4)
  • ① 2
  • ② 1
  • ③ 1.2
  • ④ 2.5

등록된 댓글이 없습니다.
18. 다음 그림의 회로에서 t=0의 시점에 스위치(SW)를 닫았다. 커패시터 전압이 최종값의 63.2%에 도달하는데 걸리는 시간[μs] 및 이 때의 전류 I [A]는? (단, R=2[Ω], C=100[㎌], E=100 [V], e-1=0.368이다)
(정답률: 42.86%, 3/7)
  • ① 50, 63.2
  • ② 100, 36.8
  • ③ 50, 36.8
  • ④ 100, 18.4

등록된 댓글이 없습니다.
19. 다음 그림의 회로에서 열려 있던 스위치(SW)를 닫을 때 저항 2[Ω]에서 일어나는 변화 중 옳은 것은?
(정답률: 100%, 3/3)
  • ① 2 [Ω]의 저항은 1 [Ω] 증가한다.
  • ② 2 [Ω]을 흐르는 전류는 1.5 [A] 증가한다.
  • ③ 2 [Ω]에서 소비되는 전력은 4.5 [W] 증가한다.
  • ④ 2 [Ω] 양단의 전압은 4 [V] 증가한다.

등록된 댓글이 없습니다.
20. 다음 그림과 같이 부하 Z=3+ㅓ6가 Δ접속되어 있는 회로에서 a-b간 전압이 180 [V]이다. 선전류 ia=20√3[A]가 흐른다면 선로저항 r [Ω]은?
(정답률: 100%, 5/5)
  • ① √2-1
  • ② √3+1
  • ③ √5-1
  • ④ √7+1

등록된 댓글이 없습니다.
