9급 국가직 공무원 전기이론(2008. 4. 12.) 시험일자 : 2008년 4월 12일
1. 아래 회로에 대한 4단자 파라미터 행렬이 다음 식으로 주어질 때, 파라미터 A와 D를 구하면?
- ① 3, 6
- ② 4, 12
- ③ 6, 3
- ④ 12, 4
등록된 댓글이 없습니다.
2. 다음 그림과 같은 RC직렬회로에 정현파 교류전원을 인가하였을 때, 저항 양단 전압과 콘덴서 양단 전압의 실효치가 같았다. 인가된 전압과 전류의 위상차[°]는?
- ① 30
- ② 45
- ③ 60
- ④ 90
등록된 댓글이 없습니다.
3. 다음 회로에서 종속전류원 양단에 걸리는 전압 V [V]는?
- ① 10
- ② 15
- ③ 30
- ④ 45
ㅎㅎㅎㅇ2021. 3. 29. 16:28삭제
해설을 주세요 ;;
4. 다음 회로에 교류전압(vs)을 인가하였다. 전압(vs)과 전류(i)가 동상이 되었을 때 X의 값[Ω]은?
- ① 0.8
- ② 0.6
- ③ 1.2
- ④ 1.0
등록된 댓글이 없습니다.
5. 어떤 회로의 유효전력이 40 [W]이고 무효전력이 30 [Var]일 때 역률은?
- ① 0.5
- ② 0.6
- ③ 0.7
- ④ 0.8
등록된 댓글이 없습니다.
6. 1상의 임피던스가 Z＝80[Ω]＋j60[Ω]인 Y결선 부하에 선간전압이 200√3[V]인 평형 3상 전원이 인가될 때, 이 3상 평형회로의 유효전력[W]은?
- ① 320
- ② 400
- ③ 960
- ④ 1,200
등록된 댓글이 없습니다.
7. 다음 직류회로에서 t＝0인 순간에 스위치를 닫을 경우 이 때 스위치로 흐르는 전류 is(0＋) [A]는?
- ① 0
- ② 3
- ③ 6
- ④ 9
등록된 댓글이 없습니다.

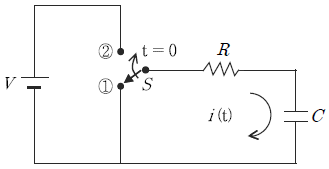

8. 다음 회로에서 스위치 S를 충분히 오랜 시간 ①에 접속하였다가 t＝0일 때 ②로 전환하였다. t≥0에 대한 전류 i(t) [A]를 나타낸 식은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
9. 선간전압이 200 [V]인 평형 3상 전원에 1상의 저항이 100 [Ω]인 3상 델타(Δ)부하를 연결할 경우 선전류[A]는?
- ① 2/√3
- ② 2
- ③ √3/2
- ④ 2√3
등록된 댓글이 없습니다.
10. <그림 1>의 회로를 노턴(Norton)의 등가회로로 변환한 회로가 <그림 2>이다. 변환된 등가회로의 전류원 I [A]는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
11. 전류원과 전압원이 각각 존재하는 다음 회로에서 R3에 흐르는 전류[A]는?
- ① 1
- ② 2. 5
- ③ 4
- ④ 5. 5
등록된 댓글이 없습니다.
12. 다음 회로에서 출력전압 Vo V]는?
- ① 4
- ② 8
- ③ 9
- ④ 18
등록된 댓글이 없습니다.
13. 다음 브리지(bridge)회로에서 저항 R에 최대전력이 전달되기 위한 저항 R[Ω]은?
- ① 22/7
- ② 154/45
- ③ 45/14
- ④ 79/24
등록된 댓글이 없습니다.
14. 직류 10 [V]의 전압을 1 [kΩ]의 저항 부하에 10분간 인가하였을 경우 소비된 에너지[J]는?
- ① 10
- ② 60
- ③ 100
- ④ 600
등록된 댓글이 없습니다.
15. 자속밀도 10[Wb/m2]인 평등자계 내에 길이 10[cm]의 직선도체가 자계와 수직방향으로 속도 10 [m/s]로 운동할 때 도체에 유기되는 기전력[V]은?
- ① 1
- ② 10
- ③ 100
- ④ 1,000
등록된 댓글이 없습니다.
16. 비투자율 μs, 자속밀도 B인 자계 중에 있는 자극 m[Wb]이 받는 힘[N]은? (단, μ0는 진공중의 투자율이다)
- ① μ0μs/Bm
- ② Bm/μ0μs
- ③ Bm/μ0
- ④ Bm/μs
등록된 댓글이 없습니다.
17. 직각좌표계 (x, y, z)의 원점에 점전하 0.3 [μC]이 놓여져 있다. 이 점전하로부터 좌표점 (1, 2, －2) [m]에 미치는 전계 중 x축 성분의 전계의 세기[V/m]는? (단, 매질은 진공이다)
- ① 100
- ② 200
- ③ 300
- ④ 400
등록된 댓글이 없습니다.
18. 한 변의 길이가 30 [cm]인 정방형 전극판이 2 [cm] 간극으로 놓여 있는 평행판 콘덴서가 있다. 이 콘덴서의 평행판 사이에 유전율이 10－5[F/m]인 유전체를 채우고 양 극판에 200 [V]의 전위차를 주면 축적되는 전하량[C]은?
- ① 3 × 10－3
- ② 5 × 10－3
- ③ 9 × 10－3
- ④ 15 × 10－3
등록된 댓글이 없습니다.
19. 평행판 콘덴서에 전하량 Q[C]가 충전되어 있다. 이 콘덴서의 내부 유전체의 유전율이 두배로 변한다면 콘덴서 내부의 전속밀도는?
- ① 변화없다.
- ② 2배가 된다.
- ③ 4배가 된다.
- ④ 절반으로 감소한다.
등록된 댓글이 없습니다.
20. 다음 회로에서 Vs＝100sin(ωt ＋30°) [V]일 때 전류 i 의 최대 값[A]은?
- ① 1
- ② 2
- ③ 3
- ④ 5
등록된 댓글이 없습니다.
