1. 다음 논리식 중 나머지 셋과 다른 하나는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
2. 반도체의 pn 접합에서 발생하는 현상에 대한 설명으로 옳지 않은 것은?
- ① 순방향 바이어스를 인가할 경우, 전위장벽(potential barrier)이 낮아진다.
- ② 역방향 바이어스를 인가할 경우, n 영역으로 확산되는 정공의 수가 증가한다.
- ③ 역방향 바이어스를 인가할 경우, 공핍영역은 확장한다.
- ④ 평형상태에서 pn 접합부에는 공핍영역이 존재한다.
등록된 댓글이 없습니다.
3. 다음과 같은 J－K 플립플롭을 이용한 회로에서 XY 입력이 11, 10으로 순차적으로 들어갈 경우 Q의 변화는? (단, Q의 현재값은 1이다)
- ① 1 → 0 → 0
- ② 1 → 0 → 1
- ③ 1 → 1 → 0
- ④ 1 → 1 → 1
등록된 댓글이 없습니다.
4. 다음 회로에서 전체 전압이득 (vout/vin)의 절대값을 10으로 만들기 위한 저항 R1[Ω]은? (단, 전압원과 연산증폭기는 이상적이다.)
- ① 10
- ② 15
- ③ 20
- ④ 25
등록된 댓글이 없습니다.
5. 차동증폭기의 특성에 대한 설명으로 옳지 않은 것은?
- ① 차동증폭기는 두 개의 입력에 함께 작용하는 잡음 성분을 제거하는 효과가 있다.
- ② 이상적인 차동 증폭기의 동상모드제거비(CMRR)는 ∞이다.
- ③ 차동증폭기는 두 개의 입력 차이에 상관없이 출력을 일정하게 만들 수 있는 증폭기이다.
- ④ 차동증폭기는 2개의 트랜지스터를 대칭적으로 구성하여 회로를 설계한다.
등록된 댓글이 없습니다.
6. 다음 카르노맵을 간략화하여 나타낸 논리식은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
7. RL 직렬회로에서 전원 v(t)를 인가하였을 때 회로에 흐르는 전류 i(t)가 그림과 같이 측정되었다. 이 때 R[Ω] 및 L[mH]의 값으로 가장 가까운 것은? (순서대로 R, L)
- ① 1, 2.2
- ② 1, 3.2
- ③ 1.4, 2.2
- ④ 1.4, 3.2
등록된 댓글이 없습니다.
8. 그림은 CMOS로 구성된 하나의 디지털 논리회로이다. 이 회로의 출력 Y는?
- ① Y=(A+B)∙C
- ②
- ③
- ④ Y=(A∙B)+C
등록된 댓글이 없습니다.
9. 다음 회로에서 정전압이 유지되는 상태에서 허용될 수 있는 최소부하저항 RL(min)[kΩ] 및 최대부하전류 IL(max)[mA]는? (단, 제너무릎전류 IZK[mA], 제너최대전류 IZM[mA], RS[kΩ]이고, 제너임피던스는 무시한다.) (순서대로 RL(min), IL(max))
- ① 1.2, 5
- ② 1.2, 7
- ③ 1, 5
- ④ 1, 7
등록된 댓글이 없습니다.
10. 그림 (가)와 그림 (나)를 이용하여 그림 (다)의 전류값 I[A]를 구하면? (단, N은 전원을 포함한 임의의 저항회로이다)
- ① 0.25
- ② 0.5
- ③ 1
- ④ 2
등록된 댓글이 없습니다.
11. 그림은 변압기와 브리지 다이오드를 사용한 정류회로이다. 입력 신호 vin을 인가하였을 때, vx의 파형으로 옳은 것은? (단, 변압기와 다이오드들은 모두 이상적이다.)
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
12. 다음 회로에서 입력전류 II와 부하전류 IL사이의 전류비(IL/II가 10이 되도록 하는 저항 R[kΩ]은? (단, 연산증폭기는 이상적이다)
- ① 30
- ② 60
- ③ 90
- ④ 120
등록된 댓글이 없습니다.
13. 증가형 MOSFET에서 반전층(inversion layer)의 전하와 전기적으로 같은 극성을 가지는 것은?
- ① 반전층이 형성되었을 때 게이트 전극의 전하(charge)
- ② 드레인(drain) 영역의 다수 캐리어(majority carrier)
- ③ 소스(source) 영역의 소수 캐리어(minority carrier)
- ④ 기판의 다수 캐리어(majority carrier)
등록된 댓글이 없습니다.
14. RLC회로의 공진에 대한 설명으로 옳지 않은 것은?
- ① 회로망의 입력단자에서 전압과 전류가 동위상일 때 회로망은 공진상태에 있다.
- ② 공진주파수는 임피던스(직렬공진) 또는 어드미턴스(병렬공진)의 위상각이 90°가 되도록 하는 주파수이다.
- ③ 공진시의 회로 임피던스(직렬공진) 또는 어드미턴스(병렬공진)는 순수 저항성이 된다.
- ④ 공진시 회로에 축적되는 총 에너지는 시간에 관계없이 일정하다.
등록된 댓글이 없습니다.
15. 300 [Hz]에서 4,300 [Hz]까지의 주파수 대역과 신호 대 잡음비(SNR)가 255인 통신 링크에서 얻을 수 있는 최대 채널용량[kbps]은?
- ① 12
- ② 22
- ③ 32
- ④ 42
등록된 댓글이 없습니다.
16. 수정발진기에 대한 설명으로 옳지 않은 것은?
- ① 수정발진기는 수정의 압전(piezoelectric) 효과를 이용한 것이다.
- ② 수정발진기는 LC 동조회로보다 Q값이 낮아 주파수 안정도가 좋다.
- ③ 수정의 등가회로는 직병렬 RLC회로이다.
- ④ 수정의 병렬공진주파수는 직렬공진주파수보다 높다.
등록된 댓글이 없습니다.
17. 다음 전압증폭회로의 입력전압 vin과 출력전압 vout사이의 소신호 전압이득 vout/vin은? (단, M1의 소신호 등가회로는 이다.)
- ① 1+gmRL
- ②
- ③
- ④
등록된 댓글이 없습니다.
18. 10초 길이의 어떤 아날로그 신호가 디지털컴퓨터에 압축 없이 저장되는 과정에서 8,000 [Hz]로 샘플링 되고, 샘플 당 8비트를 사용하여 파일로 저장된다면, 최종 저장된 파일의 크기[bits]는? (단, 아날로그에서 디지털로 변환된 데이터 이외의 부가정보는 무시한다)
- ① 640,000
- ② 64,000
- ③ 80,000
- ④ 32,000
등록된 댓글이 없습니다.
19. 다음 BJT 증폭기의 소신호 전압 증폭률이 증가하는 경우가 아닌 것은?
- ① RE를 크게 한다.
- ② RC를 크게 한다.
- ③ R1을 작게 한다.
- ④ R2를 크게 한다.
등록된 댓글이 없습니다.

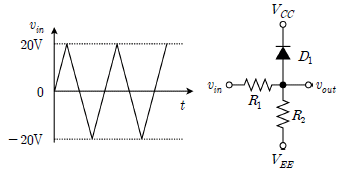

20. 다음 회로에서 입력신호 vin이 가해질 때 얻어지는 출력 vout의 파형은? (단, VCC=5[V], VEE=0[V], R1=1[kΩ], R2=1[kΩ]이고, CD,on=0.7[V]이다.)
- ①
- ②
- ③
- ④
