9급 국가직 공무원 토목설계(2010. 4. 10.) 시험일자 : 2010년 4월 10일

1. 압축부재의 설계에 대한 설명으로 옳지 않은 것은?
(정답률: 66.67%, 2/3)
  • ① 압축부재의 유효세장비를 구할 때, 회전반지름 r은 직사각형의 경우 좌굴안정성이 고려되는 방향에 관계없이 단면치수에 0.3배로 사용할 수 있다.
  • ② 압축부재의 비지지길이는 바닥슬래브, 보, 기타 고려하는 방향으로 횡지지할 수 있는 부재들 사이의 순길이로 취하여야한다.
  • ③ 장주효과를 고려할 때, 압축부재는 2계 비선형해석방법 또는 휨모멘트 확대계수법과 같은 근사해법에 의하여 설계할 수 있다.
  • ④ 압축부재의 유효세장비를 구할 때, 회전반지름 r은 원형의 경우 지름의 0.25배로 사용할 수 있다.

등록된 댓글이 없습니다.
2. 콘크리트 옹벽의 뒷면에서 단위 m당 수평력의 합력이 20 kN이 작용할 때, 활동에 대해 안정하려면 활동저항력의 최소값[kN]은?
(정답률: 75%, 3/4)
  • ① 20
  • ② 30
  • ③ 40
  • ④ 50

등록된 댓글이 없습니다.
3. 옹벽의 구조세목 중 옳지 않은 것은?
(정답률: 100%, 2/2)
  • ① 콘크리트가 흙에 접하는 면에서는 최소 피복두께를 80 mm 이상으로 해야 한다.
  • ② 부벽식옹벽의 전면벽은 3변 지지된 2방향 슬래브로 설계할 수 있다.
  • ③ 전도 및 지반반력에 대한 안정조건은 만족하지만, 활동에 대한 안정조건을 만족하지 못할 경우에는 활동방지벽 혹은 횡방향 앵커 등을 설치하여 활동저항력을 증대시킬 수 있다.
  • ④ 부벽식 옹벽의 저판은 정밀한 해석이 사용되지 않는 한 부벽간의 거리를 경간으로 가정한 단순보로 설계할 수 있다.

등록된 댓글이 없습니다.
4. 그림과 같이 t=5mm의 강판에 볼트구멍이 배치된 경우, 순단 면적[mm2]은? (단, 볼트공칭직경 ø=19mm이다)
(정답률: 25%, 1/4)
  • ① 680
  • ② 650
  • ③ 720
  • ④ 640

등록된 댓글이 없습니다.
5. 그림과 같이 긴장재를 포물선으로 배치한 프리스트레스트 콘크리트보를 하중평형의 개념으로 해석할 때, 긴장재를 긴장한 후 양끝을 콘크리트에 정착하면 압축력 외에 등분포의 상향력이 작용하게 된다. 이때 콘크리트보의 중앙단면에서 유효 프리스트레스 힘에 의해 발생하는 부(-)모멘트[kNㆍm]는? (단, 유효 프리스트레스 힘은 4,000 kN이다)
(정답률: 75%, 3/4)
  • ① 100
  • ② 200
  • ③ 500
  • ④ 1,000

등록된 댓글이 없습니다.

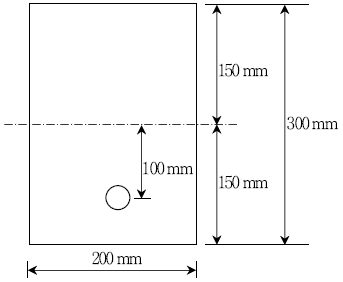

6. PS강재가 양 지점부에서는 중립축, 경간 중앙부에서는 편심 e=100mm로 포물선 배치된 직사각형 단면 프리스트레스트 콘크리트보의 유효 프리스트레스 힘이 Pe=600 kN일 때, 경간 중앙에서 단면 상연의 응력이 0이 되기 위하여 작용시켜야 할 휨모멘트[kNㆍm]는? (단, 단면적 A=60,000mm2, 단면2차모멘트 I= 450,000,000mm4이다)
(정답률: 50%, 1/2)
  • ① 30
  • ② 45
  • ③ 60
  • ④ 90

등록된 댓글이 없습니다.
7. 그림과 같이 바닥판과 기둥의 중심에 수직하중 P=580 kN과 모멘트 M=40kNㆍm가 작용하는 철근콘크리트 확대기초의 최대 지반반력[kN/m2]은?
(정답률: 50%, 1/2)
  • ① 65.0
  • ② 80.0
  • ③ 87.5
  • ④ 90.0

등록된 댓글이 없습니다.
8. 길이 10m인 포스트텐션 프리스트레스트 콘크리트보의 강선에 1,000MPa의 인장응력을 도입한 후 정착하였더니 정착장치에서 활동량의 합이 3 mm였다. 이때 프리스트레스의 감소율[%]은? (단, PS강재의 탄성계수 Eps=2.0 × 105MPa이다)
(정답률: 100%, 1/1)
  • ① 3
  • ② 4
  • ③ 5
  • ④ 6

등록된 댓글이 없습니다.
9. 필렛용접 이음이 그림과 같은 경우 용접부에 발생하는 전단응력[MPa]은?
(정답률: 0%, 0/1)
  • ① 20
  • ② 20√2
  • ③ 25√2
  • ④ 25

등록된 댓글이 없습니다.
10. 휨을 받는 철근콘크리트 직사각형보의 전단철근 설계에 대한 설명으로 옳지 않은 것은?
(정답률: 100%, 1/1)
  • ① 여러 종류의 전단철근이 부재의 같은 부분을 보강하기 위해 사용되는 경우의 전단강도 Vs는 각 종류별로 구한 전단강도 Vs를 합한 값으로 하여야 한다.
  • ② 계수전단력 Vu가 콘크리트에 의한 설계전단강도 øVc이하이고1/2øVc를 초과하는 경우는 이론상으로는 전단철근이 필요하지 않으나, 보의 전체 깊이가 250mm를 초과한 경우에는 최소 전단철근량을 배치하도록 콘크리트구조설계기준에서 규정하고 있다.
  • ③ 이고, 수직스터럽을 설치할 경우 전단철근의 최대간격은 0.5d 이하, 600mm 이하로 하여야 한다.
  • ④ 경사스터럽과 굽힘철근은 부재의 중간 높이인 0.5d에서 반력점방향으로 주인장철근까지 연장된 45°선과 한 번 이상 교차되도록 배치하여야 한다.

등록된 댓글이 없습니다.
11. 콘크리트의 크리프에 대한 설명으로 옳은 것은?
(정답률: 0%, 0/2)
  • ① 탄성한도 내에서 콘크리트의 크리프 변형률은 작용하는 응력에 비례하고 탄성계수에 반비례한다.
  • ② 콘크리트의 크리프계수는 옥외 구조물이 옥내 구조물보다 크다.
  • ③ 증가되는 응력을 장시간 받았을 경우, 시간의 경과에 따라 탄성변형이 증가하는 현상을 크리프라 한다.
  • ④ 일시적으로 재하되는 하중에 대하여 설계할 때에도 크리프의 영향을 고려하여 설계해야 한다.

등록된 댓글이 없습니다.
12. 현장치기 콘크리트인 경우, 철근의 최소 피복두께에 관한 설명으로 옳지 않은 것은? (단, 책임기술자의 승인을 받아 피복두께를 변경하지 않고, 철근의 정착길이가 피복두께에 영향을 주지 않음)
(정답률: 100%, 1/1)
  • ① D16 이하인 철근이 배치된 흙에 접하거나 옥외의 공기에 직접 노출되는 콘크리트의 최소 피복두께는 40 mm이다.
  • ② 수중에서 타설하는 콘크리트의 최소 피복두께는 100mm이다.
  • ③ 흙에 접하여 콘크리트를 친 후 영구히 흙에 묻혀있는 콘크리트의 최소 피복두께는 80mm이다.
  • ④ 슬래브에 D35를 초과하는 철근이 배치된 옥외의 공기나 흙에 직접 접하지 않는 콘크리트의 최소 피복두께는 30mm이다.

등록된 댓글이 없습니다.
13. 그림과 같이 직사각형단면을 갖는 단순보에 하중 P가 작용하였을 경우, 최대 전단응력과 최대 휨응력을 계산한 값은? (순서대로 최대 전단응력, 최대 휨응력)
(정답률: 100%, 1/1)
  • ① P/2bh, 4Pℓ/3bh2
  • ② P/bh, 2Pℓ/3bh2
  • ③ P/2bh, 2Pℓ/3bh2
  • ④ P/bh, 4Pℓ/3bh2

등록된 댓글이 없습니다.
14. 그림과 같은 단철근 직사각형보를 대상으로 할 때, 콘크리트 구조설계기준에서 허용한 최대 철근량(Asmax)을 계산하는 식은? (단, fck=30MPa, fy=300MPa, 보는 프리스트레스를 가하지 않은 휨부재임)
(정답률: 0%, 0/1)

등록된 댓글이 없습니다.
15. 압축부재에 사용되는 나선철근이 나선철근으로서의 역할을 하기 위하여 설계시 전제되어야 할 사항으로 옳지 않은 것은?
(정답률: 0%, 0/0)
  • ① 나선철근의 순간격은 25mm 이상이어야 하고 95mm 이하 이어야 한다.
  • ② 현장치기 콘크리트 공사에서 나선철근 지름은 10mm 이상 이어야 한다.
  • ③ 나선철근의 정착은 나선철근의 끝에서 추가로 1.5회전만큼 더 확보하여야 한다.
  • ④ 나선철근은 확대기초판 또는 기초 슬래브의 윗면에서 그 위에 지지된 부재의 최하단 수평철근까지 연장되어야 한다.

등록된 댓글이 없습니다.
16. 철근 또는 강연선의 간격에 대한 설명으로 옳은 것은? (단, db는 철근, 철선 또는 프리스트레싱 강연선의 공칭지름)
(정답률: 100%, 1/1)
  • ① 나선철근과 띠철근 기둥에서 축방향 철근의 순간격은 30 mm이상, 또한 철근 공칭지름의 1.5배 이상, 굵은 골재 최대치수 4/3배 이상이다.
  • ② 벽체 또는 슬래브에서 휨 주철근의 간격은 벽체나 슬래브 두께의 4배 이하이어야 하고, 또한 450mm 이하이다. 단, 콘크리트 장선구조는 제외한다.
  • ③ 휨부재의 경간 내에서 끝나는 한 다발철근 내의 개개 철근은 40db 이상 서로 엇갈리게 끝나야 한다.
  • ④ 콘크리트 압축강도가 28MPa 보다 작은 경우, 부재단에서 프리텐셔닝 긴장재의 중심간격은 강선의 경우 4db, 강연선의 경우 5db 이상이어야 한다.

등록된 댓글이 없습니다.
17. 에폭시 도막된 180o 표준갈고리를 갖는 인장 이형철근(D35)을 기둥 속으로 연장하여 정착시키려고 한다. 갈고리 평면에 수직방향인 측면 피복두께가 80mm이고, 배근철근량은 소요철근량과 같을 때, 표준갈고리의 최소 정착길이를 계산한 값[mm]은? (단, fck=25MPa, fy=400MPa이다)
(정답률: 100%, 1/1)
  • ① 588
  • ② 700
  • ③ 490
  • ④ 840

등록된 댓글이 없습니다.
18. 계수전단력 Vu가 콘크리트에 의한 설계전단강도 øVc의 1/2을 초과하고 øVc 이하인 모든 철근 콘크리트 휨부재에는 최소전단 철근을 배치한다. 이에 대한 예외규정으로 옳지 않은 것은?
(정답률: 100%, 1/1)
  • ① 슬래브와 기초판
  • ② 콘크리트 장선구조
  • ③ I형보, T형보에서 그 깊이가 플랜지 두께의 3.5배 또는 복부폭 중 큰 값 이하인 보
  • ④ 교대 벽체 및 날개벽, 옹벽의 벽체, 암거 등과 같이 휨이 주 거동인 판 부재

등록된 댓글이 없습니다.
19. 콘크리트구조설계기준의 강도감소계수 규정에 대한 설명으로 옳지 않은 것은?
(정답률: 100%, 1/1)
  • ① 압축 콘크리트가 가정된 극한변형률 0.003에 도달할 때, 최외단 인장철근의 순인장변형률이 인장지배변형률 한계 이상인 인장지배 단면은 0.85이다
  • ② 무근콘크리트의 휨모멘트, 압축력, 전단력, 지압력을 받는 단면은 0.65이다.
  • ③ 전단과 비틀림모멘트를 받는 단면은 0.75이다.
  • ④ 압축 콘크리트가 가정된 극한변형률 0.003에 도달할 때, 최외단 인장철근의 순인장변형률이 압축지배변형률 한계 이하인 압축지배 단면 중 나선철근 규정에 따라 나선철근으로 보강된 철근콘크리트 부재는 0.70이다.

등록된 댓글이 없습니다.
20. 단면의 크기가 500 mm× 600mm이고, 축방향 철근(D29)을 6개 사용한 띠철근(D13) 기둥이 슬래브를 지지하고 있을 때, 슬래브의 최하단 수평철근 아래에 배치되는 첫 번째 띠철근의 최대 수직 간격[mm]은? (단, D29의 지름은 30mm, D13의 지름은 13mm이다)
(정답률: 0%, 0/1)
  • ① 312
  • ② 480
  • ③ 240
  • ④ 500

등록된 댓글이 없습니다.
