9급 국가직 공무원 토목설계(2009. 4. 11.) 시험일자 : 2009년 4월 11일

1. 철근의 이음에 관한 설명으로 옳지 않은 것은?
(정답률: 33.33%, 1/3)
  • ① 휨부재에서 서로 접촉되지 않게 겹침이음 된 철근은 횡방향으로 소요 겹침길이의 1/5 또는 150 mm 중 작은 값 이상 떨어지지 않아야 한다.
  • ② 용접이음은 철근의 설계기준항복강도의 125% 이상 발휘할 수 있는 완전용접이어야 한다.
  • ③ 콘크리트 설계기준압축강도가 21 MPa 미만인 경우, 압축철근의 겹침이음 길이를 1/3 증가시켜야 한다.
  • ④ 다발철근의 이음 시 다발 내에서 각 철근은 같은 위치에서 겹침이음을 한다.

등록된 댓글이 없습니다.

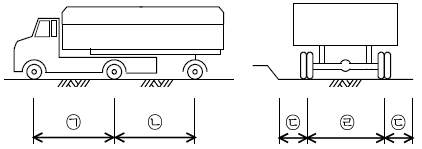

2. 우리나라 도로교 설계 시 적용하는 표준트럭에 관한 그림이다. 옳은 것은? (단위: cm) (순서대로 ㉠, ㉡, ㉢, ㉣)
(정답률: 75%, 3/4)
  • ① 400, 400~900, 60, 240
  • ② 420, 420~900, 60, 180
  • ③ 420, 420~920, 30, 240
  • ④ 400, 400~900, 30, 180

등록된 댓글이 없습니다.
3. 철근콘크리트 보의 설계에서 철근의 간격에 대한 설명 중 옳지 않은 것은?
(정답률: 0%, 0/4)
  • ① 동일 평면에서 평행한 철근 사이의 수평 순간격은 25mm 이상
  • ② 동일 평면에서 평행한 철근 사이의 수평 순간격은 철근의 공칭 지름 이상
  • ③ 기둥의 축방향 철근의 순간격은 40 mm 이상
  • ④ 기둥의 축방향 철근의 순간격은 철근의 공칭지름 이상

등록된 댓글이 없습니다.
4. 그림과 같은 단철근 직사각형보에 균열이 발생하여 중립축의 깊이가 200 mm가 된 경우 균열단면의 단면2차모멘트 계산식으로 옳은 것은? (단, 탄성계수비 n=7)
(정답률: 38.46%, 5/13)
  • ① Icr=(300)(500)3/3+(4,000)(7-1)2
  • ② Icr=(300)(200)3/3+(7)(4,000)(500-200)2
  • ③ Icr=(300)(500)3/3+(7)(4,000)(500-200)2
  • ④ Icr= (300)(200)3/3+(4,000)(500-300)2

등록된 댓글이 없습니다.
5. 지간 8m인 단순보에 고정하중에 의한 등분포하중 20.0 kN/m와 활하중에 의한 등분포하중 25.0 kN/m만 작용할 때 현행 기준 (콘크리트구조설계기준, 2007)에 따라 휨부재를 설계하는 경우 계수휨모멘트[kNㆍm]는?
(정답률: 25%, 1/4)
  • ① 212
  • ② 312
  • ③ 412
  • ④ 512

등록된 댓글이 없습니다.
6. 복철근보와 단철근 T형보에 대한 설명으로 옳지 않은 것은?
(정답률: 16.67%, 1/6)
  • ① 복철근보는 보의 높이가 제한을 받거나 단면이 정(+)ㆍ(-)의 휨모멘트를 교대로 받는 경우 적합하다.
  • ② 복철근보의 압축철근은 지속하중에 의한 장기처짐을 감소시키는 효과가 있다.
  • ③ 정(+)의 휨모멘트가 작용하는 T형보의 단면에서 중립축이 복부에 있을 때는 T형보로 보고 해석한다.
  • ④ 부(-)의 휨모멘트가 작용하는 T형보의 단면에서 중립축이 복부에 있을 때는 유효플랜지 폭과 동일한 폭을 갖는 직사각형 단면으로 보고 해석한다.

등록된 댓글이 없습니다.
7. SD400철근을 사용한 단철근 직사각형보에서 인장지배단면에 대한 설명으로 옳은 것은?
(정답률: 66.67%, 4/6)
  • ① 압축콘크리트가 극한변형률 0.003에 도달할 때 최외단 인장 철근의 순인장 변형률이 0.005 이상인 단면
  • ② 압축콘크리트가 극한변형률 0.002에 도달할 때 최외단 인장 철근의 순인장 변형률이 0.005 이상인 단면
  • ③ 압축콘크리트가 극한변형률 0.003에 도달할 때 최외단 인장 철근이 항복변형률에 도달한 단면
  • ④ 압축콘크리트가 극한변형률 0.002에 도달할 때 최외단 인장 철근이 항복변형률에 도달한 단면

등록된 댓글이 없습니다.
8. 그림과 같은 보통 중량콘크리트를 사용한 철근콘크리트 테두리 보의 균열비틀림모멘트 Tcr[kNㆍm]은? (단, fck=29.16 MPa, √39.16=5.4)
(정답률: 0%, 0/6)
  • ① 30.7
  • ② 40.7
  • ③ 50.7
  • ④ 60.7

등록된 댓글이 없습니다.
9. 전단마찰철근의 단면적이 4,000mm2이고, 설계기준항복강도가 300MPa이다. 전단마찰철근이 예상균열면에 수직한 경우 공칭전단강도[kN]는? (단, 일체로 친 일반 콘크리트이다)
(정답률: 100%, 1/1)
  • ① 1,280
  • ② 1,480
  • ③ 1,680
  • ④ 1,880

등록된 댓글이 없습니다.
10. 폭 b=300mm, 유효높이 d=400mm인 단철근 직사각형보에서 콘크리트에 의한 공칭전단강도[kN]는? (단, fck=36MPa)
(정답률: 100%, 1/1)
  • ① 100
  • ② 120
  • ③ 140
  • ④ 160

등록된 댓글이 없습니다.
11. 띠철근으로 D10을 사용하는 기둥에서 축방향 철근으로 D29를 4가닥 사용하고, 기둥단면의 크기가 가로 400mm, 세로 300mm 일 때 시방서(콘크리트구조설계기준, 2007)규정에 따른 띠철근의 최대 수직간격[mm]은?
(정답률: 100%, 1/1)
  • ① 300
  • ② 400
  • ③ 480
  • ④ 580

등록된 댓글이 없습니다.
12. 연속보 또는 1방향 슬래브가 2경간 이상, 인접 2경간의 차이가 짧은 경간의 20% 이하, 등분포하중 작용, 활하중이 고정하중의 3배를 초과하지 않고, 부재의 단면이 일정하다는 조건으로 휨모멘트를 근사식으로 구하고자 한다. 다음 중 옳지 않은 것은? (단, wu: 등분포하중, ln: 지간)
(정답률: 0%, 0/1)
  • ① 정모멘트에서 불연속 단부가 구속되지 않은 경우의 최외측 경간 값: wuln2/11
  • ② 정모멘트에서 불연속 단부가 받침부와 일체로 된 경우의 최외측 경간 값: wuln2/14
  • ③ 부모멘트에서 2개의 경간일 때 첫번째 내부 받침부 외측면에서의 값: wuln2/9
  • ④ 부모멘트에서 3개 이상의 경간일 때 첫번째 내부 받침부 외측면에서의 값: wuln2/16

등록된 댓글이 없습니다.
13. 장주의 유효좌굴길이를 구하고자 한다. L이 10m이면 이론적인 유효좌굴길이[m]는? (단, 하단의 구속조건에서 회전은 고정이며 수평변위를 허용하지 않고, 상단의 구속조건에서 회전은 고정이나 수평변위를 허용한다)
(정답률: 100%, 1/1)
  • ① 5
  • ② 10
  • ③ 15
  • ④ 20

등록된 댓글이 없습니다.
14. 역T형 옹벽에 작용하는 하중에 의한 지반반력이 q1=20 kN/m2, q2=10 kN/m2이고, 지반과 옹벽저판 사이의 마찰계수는 0.5이다. 옹벽의 활동에 대한 안정을 만족하기 위한 최대수평력 H[kN]는?
(정답률: 0%, 0/1)
  • ① 20
  • ② 30
  • ③ 40
  • ④ 50

등록된 댓글이 없습니다.
15. 그림은 받침부 사이에 보와 슬래브의 휨강성비 α값이 1.0보다 큰 보가 있는 2방향 슬래브이다. 외부 모퉁이 부분을 현행 기준 (콘크리트구조설계기준, 2007)에 따라 특별 보강철근으로 보강하려고 한다. 보강영역 a, b의 치수[m]가 옳은 것은? (순서대로 a, b)
(정답률: 0%, 0/1)
  • ① 2.0, 1.7
  • ② 1.2, 1.0
  • ③ 1.2, 1.2
  • ④ 1.0, 1.0

등록된 댓글이 없습니다.
16. 그림과 같이 긴장재를 직선으로 편심배치(편심=e)한 경우에 보의 밑면에 발생하는 응력의 크기[kN/m2]는? (단, 단면2차모멘트 I : 1m4, 중립축에서 밑면까지 거리 y : 1m, 단면적 A: 2m2, 자중 및 하중에 의한 단면에 작용하는 휨모멘트 M: 50 kNㆍm, 긴장력 P : 100 kN, 편심량 e : 0.1m)
(정답률: 0%, 0/1)
  • ① 10
  • ② 20
  • ③ 30
  • ④ 40

등록된 댓글이 없습니다.
17. 미리 만들어 놓은 PSC부재를 소정의 위치에 가설한 후 나머지 부분을 현장에서 이어쳐서 완성하는 것을 PSC합성구조라 한다. 이 합성구조의 이점으로 옳지 않은 것은?
(정답률: 50%, 1/2)
  • ① 접합면에서 전단응력이 발생하지 않는다.
  • ② 현장에서 거푸집과 비계를 크게 줄일 수 있다.
  • ③ 현장작업이 간단하여 공사기간을 단축할 수 있다.
  • ④ 단면의 인장측만을 PSC구조로 할 수 있다.

등록된 댓글이 없습니다.
18. 다음 그림은 프리스트레스트 콘크리트 긴장재의 응력-변형률 곡선이다. 긴장재의 항복점응력(fpy)을 정하기 위하여 사용하는 영구신율 A의 값은?
(정답률: 50%, 1/2)
  • ① 0.001
  • ② 0.002
  • ③ 0.003
  • ④ 0.004

등록된 댓글이 없습니다.
19. 그림과 같은 용입홈용접에서 목두께 표시가 옳은 것은? (순서대로 ㉠, ㉡, ㉢, ㉣)
(정답률: 0%, 0/1)
  • ① 12, 15, 10, 18
  • ② 15, 12, 8, 25
  • ③ 10, 12, 6, 18
  • ④ 12, 12, 6, 16

등록된 댓글이 없습니다.
20. 다음 그림과 같은 지압형 연결부에 가할 수 있는 최대 허용 인장력[kN]은? (단, M22(B10T)볼트의 허용전단응력: 190MPa, SM490Y강재의 허용지압응력: 360MPa, 볼트는 4개이며 볼트의 간격은 규정을 만족한다고 가정한다)
(정답률: 50%, 1/2)
  • ① 233.2
  • ② 243.2
  • ③ 253.2
  • ④ 263.2

등록된 댓글이 없습니다.
