수능(물리I)(2014. 11. 13.) 시험일자 : 2014년 11월 13일

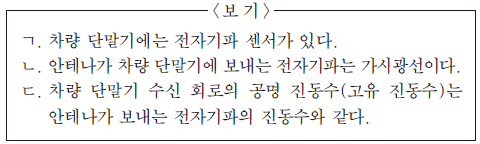

1. 그림은 전자기파를 이용한 무선 통신 방식의 RFID(무선 인식) 장치를 사용하여 통행료를 자동 납부하는 하이패스 시스템을 모식적으로 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄱ, ㄷ
등록된 댓글이 없습니다.

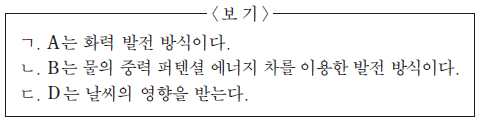

2. 다음은 발전 방식 A~D를 3 가지 기준에 따라 분류한 것을 나타낸 것이다. A~D는 각각 수력, 화력, 원자력, 태양광 발전 방식 중 하나이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄱ, ㄷ
등록된 댓글이 없습니다.

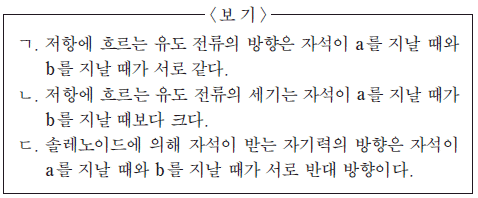

3. 그림은 빗면을 따라 내려온 자석이 마찰이 없고 수평인 직선 레일을 따라 솔레노이드를 통과하는 것을 나타낸 것이다. a, b 는 고정된 솔레노이드의 중심에서 같은 거리만큼 떨어진 중심축 상의 점이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 자석의 크기는 무시한다.)
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

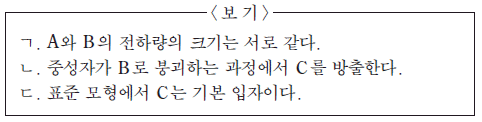

4. 다음은 물질을 구성하는 입자에 대한 설명이다. 입자 A, B, C에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

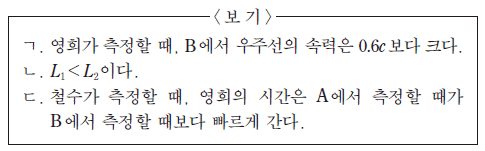

5. 그림은 철수가 탄 우주선이 정지해 있는 영희에 대해 구간 A에서 0.6c의 속력으로 등속도 운동을 한 후, 속력이 변하여 다시 구간 B에서 등속도 운동을 하는 모습을 나타낸 것이다. 영희가 측정할 때, 철수의 시간은 A에서가 B에서보다 느리게 가고 우주선의 길이는 A, B에서 각각 L1, L2이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, c 는 빛의 속력이다.) [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

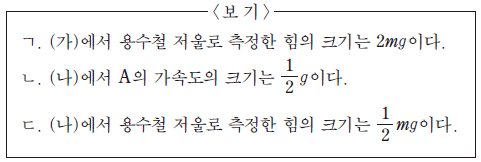

6. 그림 (가)는 물체 A 와 B가 용수철 저울과 실로 연결되어 정지해 있는 모습을, (나)는 수평한 책상면 위에 놓인 A가 B와 용수철 저울과 실로 연결되어 등가속도 운동을 하는 모습을 나타낸 것이다. A, B의 질량은 각각 m이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g 이고, 실과 용수철 저울의 질량, 마찰과 공기 저항은 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

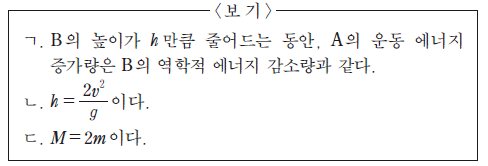

7. 그림은 수평면에 놓인 물체 A와 빗면 위의 물체 B를 실로 연결한 후 A를 가만히 놓았더니, A와 B가 등가속도 운동을 하여 속력이 v가 된 순간을 나타낸 것이다. 이때 B의 높이가 h 만큼 줄어드는 동안 B의 중력에 의한 퍼텐셜 에너지 감소량은 B의 운동 에너지 증가량의 4 배이다. A, B의 질량은 각각 M, m이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g 이고, 실의 질량, 마찰과 공기 저항은 무시한다.) [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

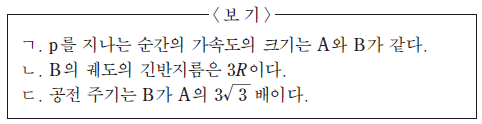

8. 그림은 행성을 중심으로 반지름이 R인 원운동을 하는 위성 A와, 같은 행성을 한 초점으로 타원 운동을 하는 위성 B를 나타낸 것이다. 표는 B의 궤도 상의 두 지점에서 B에 작용하는 만유인력의 크기를 나타낸 것이다. 행성, A, B의 질량은 각각 M, m, 2m이고, 점 p는 A와 B의 궤도 상의 점이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 만유인력 상수는 G이고, 위성에는 행성에 의한 만유인력만 작용한다.)
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

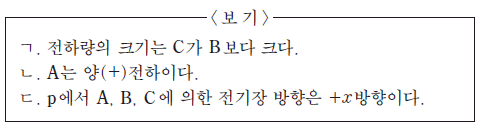

9. 그림과 같이 x축 상에 고정된 세 점전하 A, B, C가 있다. 점 p에서 A와 C에 의한 전기장은 0이고, 점 q에서 A와 B에 의한 전기장은 0이며 B와 C에 의한 전기장 방향은 +x방향이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄱ, ㄷ
등록된 댓글이 없습니다.

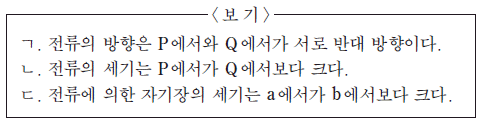

10. 그림과 같이 전류가 흐르는 무한히 가늘고 긴 평행한 직선 도선 P, Q가 점 a, b, c와 같은 간격 d만큼 떨어져 종이면에 고정되어 있다. c 에서 전류에 의한 자기장은 0 이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

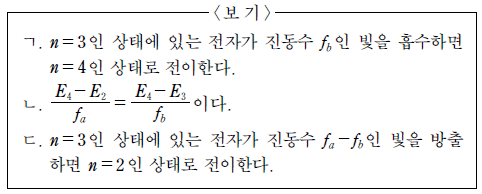

11. 그림은 보어의 수소 원자 모형에서 양자수 n에 따른 에너지 En과 n=2 인 상태에 있던 전자가 진동수 fa인 빛을 흡수하여 n =4인 상태로 전이한 후, 다시 진동수 fb인 빛을 방출하여 n=3인 상태로 전이하는 과정을 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

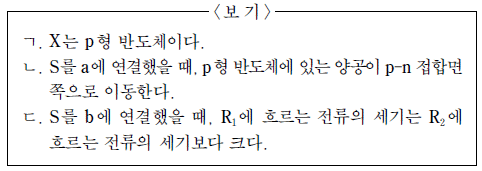

12. 그림과 같이 전압이 같은 두 전원 장치에 저항값이 같은 저항 R1 R2와 p-n 접합 다이오드를 연결하여 회로를 구성하였다. X 와 Y 는 p 형 반도체와 n형 반도체를 순서 없이 나타낸 것이다. 점 c에 흐르는 전류의 세기는 스위치 S를 a 에 연결했을 때가 b에 연결했을 때보다 크다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

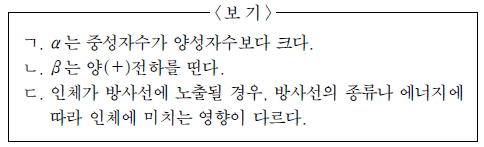

13. 다음은 원자핵이 방사선 a, b, g 를 방출하는 과정을 핵반응식으로 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

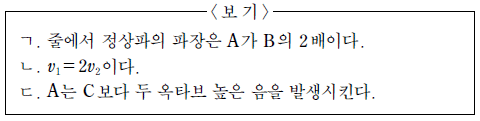

14. 그림은 기타에서 굵기가 다른 두 줄 S1, S2를 이용하여 발생시킨 세 개의 정상파 A, B, C를 모식적으로 나타낸 것이다. S1, S2에서 발생된 A와 B의 진동수는 각각 2f0, f0이고, S2 에서 발생된 B와 C는 파장이 다르다. S1, S2에서 파동의 전파 속력은 각각 v1, v2이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

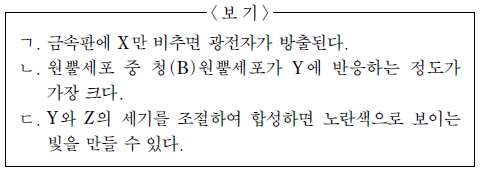

15. 그림은 광전 효과를 이용하여 빛을 검출하는 광전관에 빛의 삼원색에 해당하는 빛 X, Y, Z 를 내는 발광 다이오드(LED)를 비추는 것을 나타낸 것이다. 금속판에 X와 Y를 동시에 비추었을 때에는 광전자가 방출되었고, Y와 Z를 동시에 비추었을 때에는 광전자가 방출되지 않았다. Y는 Z보다 파장이 길다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
16. 그림과 같은 회로에서 스위치 S 를 a~c 에 연결하여 전압계에 걸리는 전압을 측정하였다. 표는 전압이 일정한 교류 전원의 진동수가 각각 f0, 2f0일 때 전압계에 측정된 전압을 나타낸 것이다. VR, VL, VC의 크기를 옳게 비교한 것은? [3점]
- ① VC < VL < VR
- ② VC < VR < VL
- ③ VL < VC < VR
- ④ VL < VR < VC
- ⑤ VR < VC < VL
등록된 댓글이 없습니다.

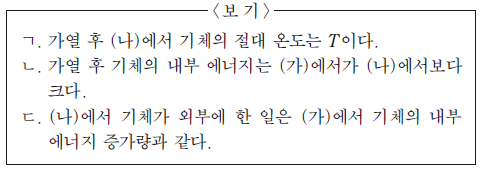

17. 그림 (가)와 (나)는 단열된 실린더에 들어 있는 같은 양의 동일한 이상 기체에, (가)는 부피를 (나)는 압력을 일정하게 유지하면서 각각 동일한 열량 Q를 공급한 모습을 나타낸 것이다. 가열 전 (가)와 (나)에서 기체의 부피와 절대 온도는 각각 V, T로 같고, 가열 후 (나)에서 기체의 부피는 2V이다. 이 과정에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 피스톤과 실린더 사이의 마찰은 무시한다.)
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

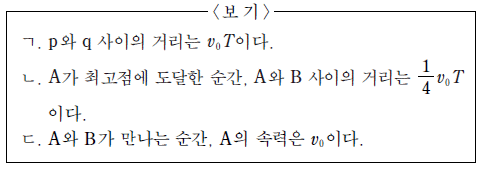

18. 그림은 빗면을 따라 운동하던 물체 A가 점 p를 v0의 속력으로 지나는 순간, 점 q에 물체 B를 가만히 놓은 모습을 나타낸 것이다. A와 B는 B를 놓은 순간부터 등가속도 운동을 하여 시간 T 후에 만난다. A와 B가 만나는 순간 B의 속력은 3v0이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B는 동일 연직면 상에서 운동하며, 물체의 크기, 마찰과 공기 저항은 무시한다.)
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
19. 그림 (가)는 밀도가 r인 액체에 부피가 5V인 물체 A가 절반만 잠겨 정지해 있는 것을 나타낸 것이다. 그림 (나)는 (가)에서 A위에 물체 B를 놓았더니 A가 3V만큼 잠겨 정지해 있는 것을, (다)는 (가)에서 A 아래에 B를 놓았더니 B는 완전히 잠겨 있고 A는 V만큼 잠겨 정지해 있는 것을 나타낸 것이다. B의 밀도는? [3점]
- ① 1/5 p
- ② 1/4 p
- ③ 2/5 p
- ④ 3/5 p
- ⑤ 3/4 p
등록된 댓글이 없습니다.
20. 그림은 직육면체 나무 막대 A~D가 평형을 유지하고 있는 상태에서 A를 B 쪽으로 x만큼 이동시켰을 때, 평형을 계속 유지하고 있는 것을 나타낸 것이다. A, B, C의 질량은 각각 2m, 4m, m이고, D는 수평한 책상면 위에 고정되어 있다. 평형을 유지하기 위한 x 의 최댓값은? (단, 막대의 밀도는 균일하고, 마찰은 무시한다.) [3점]
- ① 1/2 d
- ② 3/5 d
- ③ 2/3 d
- ④ 3/4 d
- ⑤ 4/5 d
등록된 댓글이 없습니다.
