수능(물리I)(2014. 10. 7.) 시험일자 : 2014년 10월 7일
1. 그림은 비접촉식 온도계를 사용 하는 모습을 나타낸 것이다. 온도계에서 나오는 빨간색 레이저 빛으로 온도를 측정할 물체를 조준하면, 온도계는 물체에서 방출된 보이지 않는 전자기파 A를 분석하여 액정 화면(LCD)에 온도를 표시한다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
2. 그림 (가)는 무거운 원자핵이 전자와 중성미자를 방출하는 모습을, (나)는 중성자를 구성하는 세 개의 쿼크를 모식적으로 나타낸 것이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
3. 그림은 음(-)전하로 대전된 플라스틱 펜을 대전되지 않은 금속 조각을 향해 아래로 접근시킨 모습을 나타낸 것이다. A는 펜과 금속 조각 사이의 한 점이다. 이에 대한 옳은 설명만을 <보기> 에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
4. 그림은 수력 발전소에서 생산한 전기 에너지를 변전소의 변압기와 송전선을 거쳐 가정까지 송전하는 과정을 나타낸 것이다. 발전소에서의 송전 전력이 일정할 때, 이에 대한 옳은 설명만 을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
5. 그림 (가)와 같이 모형 날개를 저울 위에 올려놓았더니 저울의 눈금이 W1이 되었다. 그림 (나)는 (가)의 날개 주위로 공기가 흐를 때 저울의 눈금이 W2가 되는 모습을 나타낸 것이다. 공기의 흐름은 점 a보다 점 b에서 빠르며 a, b에서 압력은 각각 Pa, Pb이다. Pa, Pb와 W1, W2를 옳게 비교한 것은? [3점]
- ① Pa > Pb, W1 > W2
- ② Pa > Pb, W1 < W2
- ③ Pa = Pb, W1 = W2
- ④ Pa < Pb, W1 > W2
- ⑤ Pa < Pb, W1 < W2
등록된 댓글이 없습니다.
6. 그림은 무중력 상태인 우주선 안에서 공 A와 B를 충돌시키는 모습을 나타낸 것이다. A, B의 질량은 각각 3m, 2m이고, 충돌 직전 속력은 모두 v이다. 그래프는 B가 A에 작용하는 힘의 크기를 시간에 따라 나타낸 것으로, 시간 축과 곡선이 만드는 면적은 4mv이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, A, B는 동일 직선 상에서 운동한다.)
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
7. 그림은 가열된 기체 A, B가 방출하는 빛을 분광기로 관찰한 결과를 나타낸 것이다. P, Q는 각각 A, B의 스펙트럼선이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
8. 그림과 같이 스피커 앞에 한쪽이 막힌 짧은 관 A와 긴 관 B를 장치한 후 스피커에서 나오는 소리의 진동수를 변화시켰더니 진동수가 fA일 때 A에서, 진동수가 fB일 때 B에서 기본 진동에 의한 정상파가 발생하여 큰 소리가 났다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
9. 그림은 위성 P, Q가 행성에서 가장 먼 지점과 가장 가까운 지점이 모두 x축 상에 있는 타원 궤도를 따라 각각 주기 TP, TQ로 공전하는 모습을 나타낸 것이다. a, b는 각각 P, Q가 행성에서 가장 먼 지점이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, P와 Q에는 행성에 의한 만유인력만 작용한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

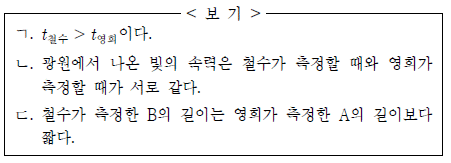

10. 그림은 우주 정거장에 대해 철수와 영희가 탄 우주선 A, B가 각각 일정한 속력 0.8c, 0.9c로 직선 운동하는 것을 나타낸 것이다. A, B의 고유 길이는 서로 같다. 철수와 영희는 각각 B 안의 광원에서 나온 빛이 P에 도달할 때까지 걸리는 시간을 t철수, t영희로 측정한다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, c는 빛의 속력이다.) [3점]
- ① ㄴ
- ② ㄱ, ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
11. 그림 (가)는 전류가 흐르지 않는 고정된 구리 도선 위에 자석을 실로 매달았을 때 자석의 A 면이 보이는 모습을 나타낸 것이다. 그림 (나)와 같이 (가)의 도선에 화살표 방향으로 세기가 I인 전류를 흐르게 하였더니 자석이 180° 회전하였다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, 지구 자기장의 효과는 무시한다.)
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
12. 그림과 같이 종이 면에 수직으로 들어가는 방향의 균일한 자기장 영역에서 평행한 두 도선과 발광 다이오드(LED)를 연결한 후, 도선 위에 올려놓은 도체 막대를 오른쪽 방향으로 등속 운동시켰더니 LED에 불이 켜졌다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, 도선의 저항은 무시한다.)
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
13. 그림은 불순물을 첨가한 반도체 X, Y, Z를 접합하여 만든 트랜지스터에 전원 V1, V2를 연결했을 때, 전류가 흐르는 방향을 나타낸 것이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
14. 그림과 같이 왼쪽 빗면에 A를 가만히 놓고 잠시 후 오른쪽 빗면에 B를 가만히 놓았더니, A, B는 점 P, Q를 동시에 통과하여 수평면의 점 O에서 만났다. A, B는 빗면에서 각각 시간 tA, tB동안 등가속도 운동하여 거리 L을 이동하였고, 수평면에서 등속 직선 운동하여 각각 s, 2s를 이동하였다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?(단, 물체의 크기는 무시한다.) [3점]
- ① ㄴ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
15. 그림 (가)와 같이 전기 소자 X를 이용하여 회로를 구성하였다. 스위치 S를 닫았더니 저항에 흐르는 전류의 세기가 0에서부터 증가하다가 일정하게 되었다. 그림 (나)는 오디오 장치에 저항, 전기 소자 Y, 스피커를 연결한 회로를 나타낸 것으로, 오디오 장치에서는 진폭이 같은 여러 진동수의 전기 신호가 발생한다. X와 Y는 축전기와 코일을 순서 없이 나타낸 것이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
16. 다음은 중수로에 대한 설명과 그 내부에서 일어나는 우라늄()핵반응을 나타낸 것이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
17. 그림 (가)는 빵 봉지를 냉장고에서 꺼낸 직후의 모습을 나타낸 것이고, 그림 (나)는 시간이 지난 후 (가)의 봉지가 부풀어 오른 모습을 나타낸 것이다. 봉지 속 기체의 압력과 기체 분자의 수는 일정했다. 봉지가 부풀어 오르는 동안 봉지 속 기체에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
18. 그림과 같이 광전 효과를 이용하여 빛을 검출하는 동일한 광전관 A, B, C, D를 흰 종이 위에 놓고 단색광 L1, L2, L3을 비췄더니 A, D가 놓인 부분이 노란색으로 보였다. L1, L2, L3은 빨간색, 노란색, 초록색 단색광을 순서 없이 나타낸 것이다. 표는 광전관에서의 광전자 방출 여부를 나타낸 것이다. (가)에 들어갈 내용과 L3의 색으로 옳은 것은? (순서대로 가, L3)[3점]
- ① 방출 안 됨, 빨간색
- ② 방출 안 됨, 노란색
- ③ 방출 안 됨, 초록색
- ④ 방출됨, 빨간색
- ⑤ 방출됨, 초록색
등록된 댓글이 없습니다.
19. 그림 (가)는 전동기가 실로 연결된 물체 A에 50N의 힘을 수평 방향으로 작용하며 당기고 있는 모습을, (나)는 전동기가 실로 연결된 물체 B에 50N의 힘을 연직 방향으로 작용하며 당기고 있는 모습을 나타낸 것이다. A, B의 질량은 각각 20kg, 4kg이고, 0초일 때 A, B 모두 운동하기 시작하였다. 0 ~ 2초까지 A의 운동 에너지 증가량과 B의 역학적 에너지 증가량으로 옳은 것은? (단, 중력 가속도는 10m/s2이고, 모든 마찰 및 공기 저항과 실의 질량은 무시한다.) (순서대로 A의 운동 에너지 증가량, B의 역학적 에너지 증가량)[3점]
- ① 100J, 50J
- ② 100J, 250J
- ③ 250J, 50J
- ④ 250J, 200J
- ⑤ 250J, 250J
등록된 댓글이 없습니다.
20. 그림 (가)와 같이 길이가 L인 막대에 질량이 L인 추와 질량이 각각 m, M인 물체 A, B를 매달았다. 이때 B만을 물속에 잠기게 하였더니 막대가 수평을 이룬 채 정지해 있었다. 그림 (나)는 막대와 A를 연결한 실을 잘랐더니 A는 물에 절반만 잠기고 B는 전체가 잠긴 채로 정지해 있는 모습을 나타낸 것이다. A, B는 부피가 서로 같으며, A의 밀도는 물의 1/4배이다. (가)에서 줄이 매달린 지점부터 A가 매달린 지점까지의 거리 x는? (단, 막대와 실의 질량은 무시한다.) [3점]
- ① 1/4 L
- ② 2/7 L
- ③ 1/3 L
- ④ 3/8 L
- ⑤ 2/5 L
등록된 댓글이 없습니다.
