수능(물리II)(2016. 6. 2.) 시험일자 : 2016년 6월 2일
1. 그림과 같이 어느 여름날 철수, 영희, 민수가 얼음이 들어있는 아이스박스 안에서 녹고 있는 아이스크림에 대해 대화를 나누고 있다. 제시한 내용이 옳은 학생만을 있는 대로 고른 것은?
- ① 철수
- ② 민수
- ③ 철수, 영희
- ④ 영희, 민수
- ⑤ 철수, 영희, 민수
등록된 댓글이 없습니다.
2. 그림은 철수가 물놀이장의 미끄럼틀을 타고 내려오는 모습을 나타낸 것이다. 점 P에서 점 Q까지 철수의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
3. 그림과 같이 파장이 λ인 단색광을 간격이 d 인 이중 슬릿에 비추었더니 스크린에 간섭무늬가 생겼다. 인접한 밝은 무늬 사이의 간격은 △y 이다. △y 를 줄이는 방법으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
4. 다음은 자기장 속에서 전류가 흐르는 도선이 받는 힘에 대한 실험이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
5. 그림과 같이 평행한 두 금속판 사이에 유전체가 채워진 축전기의 전기 용량을 크게 하는 방법에 대해 철수, 영희, 민수가 대화를 나누고 있다. 제시한 내용이 옳은 학생만을 있는 대로 고른 것은?
- ① 철수
- ② 영희
- ③ 민수
- ④ 철수, 민수
- ⑤ 영희, 민수
등록된 댓글이 없습니다.
6. 그림과 같이 경사면 위에서 물체 A 가 경사면에 수직인 방향으로 vA의 속력으로 던져진 순간, 물체 B 는 수평 방향으로 vB 의 속력으로 던져진다. A와 B는 포물선 운동을 하여 경사면의 끝 지점 O에 동시에 도달한다. 두 물체의 질량은 같고, 던져진 지점의 높이는 각각 h, 2h 이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g이고, 물체의 크기는 무시한다.) [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
7. 그림 (가)는 책상 위에서 질량 M인 추에 실로 연결되어 등속 원운동을 하는 물체 A와, 용수철에 매달려 x축 방향으로 단진동을 하는 물체 B에 x축과 수직인 평행 광선을 비추는 것을 나타낸 것이다. 그림 (나)는 스크린에 나타난 A, B 그림자의 변위를 시간에 따라 나타낸 것이다. A, B의 질량은 각각 m, 2m이다. 용수철 상수와 B의 가속도 크기의 최댓값은? (단, 중력 가속도는 g이고, 물체의 크기, 실의 질량, 마찰은 무시한다.) (순서대로 용수철 상수, B의 가속도 크기의 최댓값)
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
8. 그림은 일정량의 단원자 분자 이상 기체의 상태가 A → B → C 또는 A → B → D를 따라 변할 때 기체의 압력과 부피를 나타낸 것이다. B → C, B → D 과정 중 하나는 단열 과정이고 다른 하나는 등온 과정이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
9. 그림과 같이 전하량이 각각 +4q, -q인 점전하가 x=-d, x=d 인 위치에 고정되어 있다. 점 A, B는 각각 x축, y축 상의 점이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 원점 O로부터 무한히 멀리 떨어진 곳의 전위는 0이다.)
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
10. 그림은 전기장 방향이 x축과 나란한 영역에서 전위를 위치 x 에 따라 나타낸 것이다. 음(-)으로 대전된 입자 A를 x=d 인 위치에 가만히 놓았다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 전자기파의 발생은 무시한다.) [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
11. 그림 (가)는 동일한 평행판 축전기 A, B를 전압이 V로 일정한 전원에 연결한 것을, (나)는 (가)에서 B에 유전 상수가 k 인 유전체를 채운 것을 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, (가)에서 축전기 내부는 진공이다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.
12. 그림과 같이 수평면 상에서 대전 입자가 일정한 속력으로 세기가 각각 B1, B2 이고 폭이 같은 자기장 영역`Ⅰ, Ⅱ를 통과한다. 영역 Ⅰ에서 자기장 방향은 수평면으로 들어가는 방향이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
13. 그림 (가)는 교류 전류가 흐르는 1 차 코일과 저항이 연결된 2 차 코일을 나타낸 것이고, (나)는 1차 코일에 흐르는 전류 I1을 시간에 따라 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄱ, ㄷ
등록된 댓글이 없습니다.

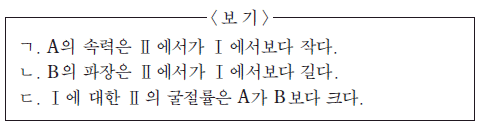

14. 그림과 같이 단색광 A, B를 각각 매질Ⅰ에서 부채꼴 모양의 매질 Ⅱ에 수직으로 입사시켰더니 A, B가 점 P에서 굴절한다. P에서 입사각은 A가 B보다 크고, 굴절각은 A와 B가 서로 같다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
15. 그림 (가)는 두 점 S1, S2 에서 서로 같은 진폭과 서로 반대의 위상으로 발생된 두 수면파의 어느 순간의 모습을 모식적으로 나타낸 것이다. S1 과 S2 사이의 거리는 1m이다. 그림 (나)는 점 P, Q 중 한 점의 변위를 시간에 따라 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 물의 깊이는 일정하다.)
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄱ, ㄷ
등록된 댓글이 없습니다.
16. 그림과 같이 높이 h 인 경사면을 향해 수평면에서 속력 로 운동하던 물체 A가 경사면에 도달하는 순간, 물체 B를 경사면의 꼭대기에서 가만히 놓는다. A, B는 동일 연직면 상에서 등가속도로 운동하여 서로 충돌한다. 충돌할 때까지 경사면을 따라 A, B가 이동한 거리가 각각 la, lB 일 때, la : lB는? (단, 중력 가속도는 g 이며, 물체의 크기, 공기 저항, 마찰은 무시한다.) [3점]
- ① 3 : 1
- ② 3 : 2
- ③ 2 : 3
- ④ 1 : 2
- ⑤ 1 : 3
등록된 댓글이 없습니다.
17. 그림과 같이 높이가 h인 책상 위에서 +x방향으로 일정한 속력 v 로 운동하던 물체 A가 정지해 있던 물체 B와 탄성 충돌을 한 직후, 두 물체는 포물선 운동을 하여 xy 평면에 도달한다. B는 y축으로부터 거리가 h 이고 x축과 30 ˘의 각을 이루는 지점에 도달한다. 두 물체의 질량은 같다. h 는? (단, 중력 가속도는 g이고, 물체의 크기는 무시한다.) [3점]
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
18. 그림 (가)는 대기압이 일정한 곳에서 부피가 V 인 단원자 분자 이상 기체가 실린더와 피스톤 a, b에 의해 A, B 두 부분으로 나뉜 것을 나타낸 것이다. 힘 F 가 a 에 수직으로 작용하고 있고, a 와 b는 정지해 있다. 그림 (나)는 (가)에서 a 가 움직이지 않도록 한 채 B에 열을 가하여 열량이 Q가 되었을 때 a에 작용하는 힘이 2F 인 것을 나타낸 것으로, b 만 왼쪽으로 이동하여 정지해 있다. 피스톤의 단면적이 S 일 때, F/S 는? (단, 실린더와 피스톤 사이의 마찰은 무시한다.) [3점]
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.
19. 그림 (가)는 수평면 상에서 한 변의 길이가 0.2m인 정사각형 도선이 폭이 0.4m인 자기장 영역을 속력 0.1m/s 로 통과하는 것을 나타낸 것이다. 자기장의 방향은 수평면에 대하여 수직이다. 그림 (나)는 도선이 자기장 영역에 들어가는 순간부터 완전히 빠져나올 때까지 자기장 영역의 자기장을 시간에 따라 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 자기장이 수평면으로 들어가는 방향을 양(+)으로 한다.) [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
20. 그림 (가)는 시간 t=0 일 때 진동수 f0 인 음파를 발생하며 진행하는 잠수함 A와 B의 모습을 나타낸 것이며, (나)는 B에서 측정한 A의 음파 진동수를 시간에 따라 나타낸 것이다. B가 A의 음파 진동수를 측정하는 동안, A와 B는 각각 vA, vB 의 일정한 속도로 동일 직선 경로를 따라 운동한다. vA : vB 는? (단, 음속은 일정하다.)
- ① 3 : 1
- ② 2 : 1
- ③ 3 : 2
- ④ 2 : 3
- ⑤ 1 : 3
등록된 댓글이 없습니다.
