수능(물리II)(2016. 4. 6.) 시험일자 : 2016년 4월 6일

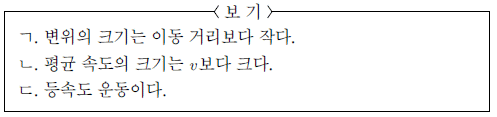

1. 그림은 물고기가 점 p, q를 지나는 곡선 경로를 따라 일정한 속력 v로 운동하는 모습을 나타낸 것이다. p에서 q까지 물고기의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

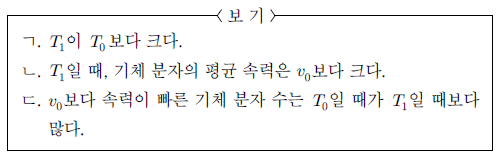

2. 그림은 분자 수가 일정한 이상 기체의 온도가 T0에서 T1로 변화했을 때, T0과 T1에서 기체 분자 속력에 따른 상대적 분자 수 분포를 나타낸 것이다. T0일 때, 기체 분자의 평균 속력은 v0이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

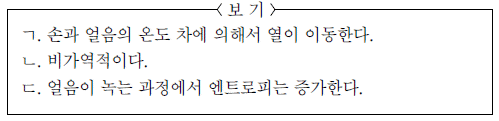

3. 그림은 손에서 얼음으로 이동하는 열에 의해 얼음이 녹는 모습을 나타낸 것이다. 이 현상에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

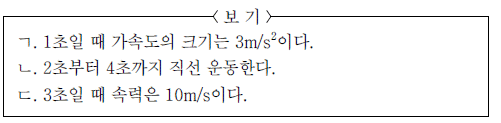

4. 그림은 xy평면에서 운동하는 물체의 위치의 x성분과 가속도의 y성분을 각각 시간에 따라 나타낸 것이다. 0초일 때 물체의 운동 방향은 +x방향이다. 물체의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

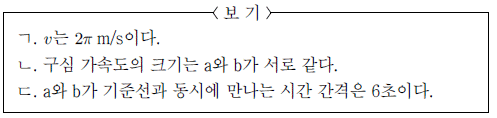

5. 그림은 두 원판의 가장자리에 고정된 점 a, b가 같은 속력 v로 반지름이 각각 2m, 3m인 등속 원운동을 하며 동시에 기준선과 만나는 모습을 나타낸 것이다. a의 주기는 2초이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄴ
- ④ ㄱ, ㄷ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

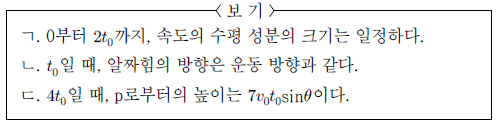

6. 그림 (가)와 같이 영희가 조종하는 무선 조종 비행기가 수평면에 대해 각 θ의 방향으로 직선 운동한다. 그림 (나)는 비행기가 점 p를 통과하는 순간부터 비행기의 속도를 시간에 따라 나타낸 것이다. 비행기의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 비행기의 크기는 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

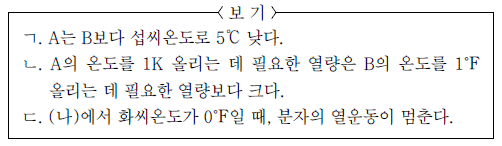

7. 그림 (가)는 질량이 1kg으로 같고 온도가 각각 293K, 77℉인 물 A, B를 나타낸 것이고, (나)는 물의 어는점과 끓는점을 섭씨온도, 절대 온도, 화씨온도로 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
8. 그림과 같이 금속 막대 A와 B, B와 금속 막대 C를 접촉시킨 막대를 70℃와 10℃의 열원에 각각 연결하였다. A, B, C의 단면적은 같고, A, B의 접촉 부분의 온도와 B, C의 접촉 부분의 온도는 각각 40℃, 58℃로 일정하다. 표는 금속 막대의 길이와 열전도율을 나타낸 것이다. 는? (단, 열의 전달은 전도에 의해서만 이루어지고, 외부와의 열 출입은 없으며, 열팽창은 무시한다.) [3점]
- ① 1/4
- ② 1/2
- ③ 1
- ④ 2
- ⑤ 4
등록된 댓글이 없습니다.
9. 그림과 같이 높이 4h인 지점에서 수평 방향으로 속력 v0으로 공 A를 던진 순간부터 t초 후에 높이 h인 지점에서 수평 방향으로 속력 v로 공 B를 던졌더니 A와 B는 수평면에 동시에 도달하였다. A, B의 수평 도달 거리는 각각 R, 2R이고, A가 던져진 순간부터 수평면에 도달할 때까지 걸린 시간은 tA초이다. A와 B는 포물선 운동한다. tA와 v로 옳은 것은? (단, 공의 크기는 무시한다.) (순서대로 tA, v)
- ① 2t, 2v0
- ② 2t, 4v0
- ③ 3t, 2v0
- ④ 3t, 4v0
- ⑤ 4t, 2v0
등록된 댓글이 없습니다.

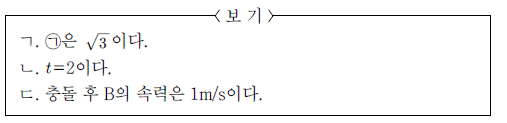

10. 그림은 마찰이 없는 xy평면에서 +x방향으로 2m/s의 속력으로 운동하던 물체 A가 원점에 정지해 있던 물체 B와 탄성 충돌 후 A, B가 각각 등속도 운동하는 모습을 나타낸 것이다. A와 B의 질량은 같다. 표는 충돌 순간부터 t초 후 A, B의 원점으로부터의 x방향과 y방향의 위치를 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 물체의 크기는 무시한다.) [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
11. 그림과 같이 단열된 피스톤으로 분리된 단열된 밀폐 용기의 두 부분에 각각 2몰, 1몰인 단원자 분자 이상 기체 A, B가 들어 있다. A, B의 내부 에너지는 각각 U0, 2U0이고 피스톤은 힘의 평형을 이루며 정지해 있다. A, B의 절대 온도는 각각 TA, TB이고, 부피는 각각 VA, VB이다. TA : TB와 VA : VB로 옳은 것은? (단, 용기와 피스톤 사이의 마찰은 무시한다.) (순서대로 TA : TB, VA : VB) [3점]
- ① 1 : 2, 1 : 2
- ② 1 : 2, 2 : 3
- ③ 1 : 3, 2 : 3
- ④ 1 : 4, 1 : 2
- ⑤ 1 : 4, 3 : 4
등록된 댓글이 없습니다.

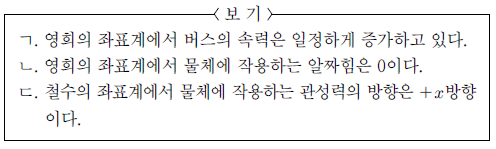

12. 그림과 같이 수평면에서 +x방향으로 직선 운동하는 버스의 바닥에 고정된 경사면에 철수가 물체를 가만히 놓았더니, 물체는 경사면에 대해 정지해 있다. 철수는 버스에 대해, 영희는 수평면에 대해 정지해 있다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 경사면의 마찰은 무시한다.)
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.

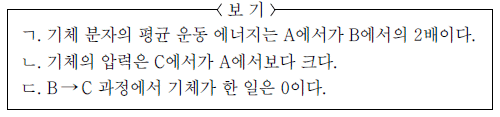

13. 그림은 일정량의 이상 기체의 상태가 A→B→C 과정을 따라 변할 때 부피와 절대 온도를 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ① ㄱ
- ② ㄴ
- ③ ㄷ
- ④ ㄱ, ㄴ
- ⑤ ㄴ, ㄷ
등록된 댓글이 없습니다.

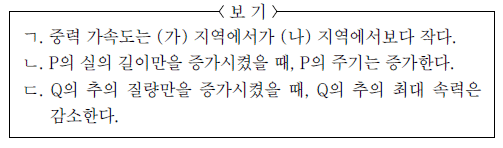

14. 그림과 같이 (가) 지역의 단진자 P와 (나) 지역의 단진자 Q를 연직선과 이루는 각을 동일하게 하여 당긴 후 가만히 놓았더니 P, Q가 각각 운동한다. 추의 질량과 실의 길이는 P, Q가 같고, 주기는 P가 Q보다 크다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 모든 마찰과 공기 저항은 무시한다.)
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
15. 그림 (가)와 같이 수평면에서 전동기로부터 수평 방향으로 힘을 받는 질량이 m인 물체가 점 a를 v의 속력으로 통과한 순간부터 직선 운동하여 점 b, c를 지난다. a와 b, b와 c의 간격은 L로 같고, 물체의 운동 에너지는 c에서가 b에서의 2배이다. 그림 (나)는 물체가 전동기로부터 받는 힘을 a로부터 물체의 이동 거리에 따라 나타낸 것이다. v는? (단, 물체의 크기, 실의 질량, 모든 마찰, 공기 저항은 무시한다.) [3점]
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.

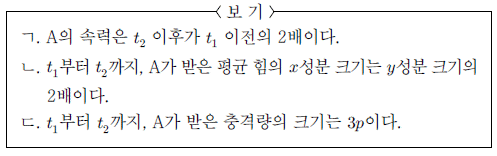

16. 그림 (가)는 마찰이 없는 xy평면에서 스틱을 향해 +y방향으로 운동하는 물체 A의 모습을 나타낸 것이다. 그림 (나)는 (가)의 순간부터 A의 운동량의 x성분 Px와 y성분 Py를 시간에 따라 나타낸 것이다. t1부터 t2까지 A는 스틱으로부터 힘을 받았다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A는 xy평면에서 운동하고, A의 크기는 무시한다.)
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
17. 그림 (가)와 같이 두 용수철에 연결된 질량이 각각 m, 3m인 물체 A, B가 실로 연결되어 수평면에 정지해 있다. 그림 (나)는 실이 끊긴 순간부터 A, B에 작용하는 탄성력의 크기를 A, B의 이동 거리에 따라 나타낸 것이다. A에 연결된 용수철의 용수철 상수는 2k이고, A, B는 각각 단진동한다. A, B의 주기를 각각 TA, TB라고 할 때, TA : TB는? (단, 실의 질량은 무시한다.)
- ① 1 : √2
- ② 1 : √3
- ③ 1 : 2
- ④ 1 : √6
- ⑤ 2 : 3
등록된 댓글이 없습니다.

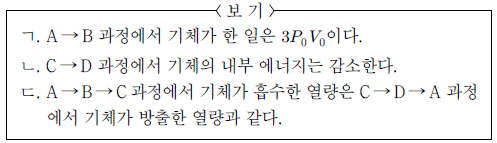

18. 그림은 일정량의 이상 기체의 상태가 A→B→C→D→A 과정을 따라 변할 때 압력과 부피를 나타낸 것이다. B→C, D→A 과정은 등온 과정이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
19. 그림과 같이 책상 위에서 속력 v로 수평 방향에 대해 45°의 방향으로 던져진 물체가 포물선 운동을 하여 수평면에 대해 60°의 방향으로 수평면에 도달했다. 수평면에서 최고점까지의 높이는H이다. H는? (단, 중력 가속도는 g이고, 물체의 크기는 무시한다.) [3점]
- ①
- ②
- ③
- ④
- ⑤
등록된 댓글이 없습니다.

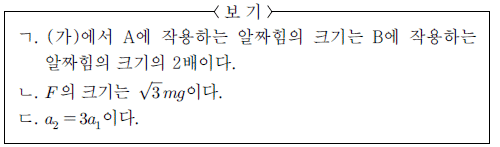

20. 그림 (가)와 같이 경사면과 나란한 위 방향으로 힘 F가 작용하는 물체 A가 실로 연결되어 있는 물체 B를 끌어당기며 경사면 아래 방향으로 운동한다. A는 운동 방향과 같은 방향으로 가속도의 크기가 a1인 등가속도 직선 운동한다. 그림 (나)와 같이 (가)에서 실이 끊어진 후 A와 B가 각각 경사면 아래 방향으로 가속도의 크기가 a2인 등가속도 직선 운동한다. A, B의 질량은 각각 2m, m이고, A와 B가 운동하는 경사면이 수평면과 이루는 각은 각각 60°, 30°이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g이고, 실의 질량, 공기 저항, 모든 마찰은 무시한다.) [3점]
- ① ㄱ
- ② ㄴ
- ③ ㄱ, ㄷ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
등록된 댓글이 없습니다.
