수능(물리II)(2010. 10. 12.) 시험일자 : 2010년 10월 12일

1. 그림은 철수가 자전거를 타고 등속 직선 운동하는 모습을 일정한 시간 간격으로 나타낸 것이다. A는 자전거 손잡이에 있는 한 점이고 B는 자전거 앞바퀴에 있는 한 점이다. B가 최고점에 있는 순간부터 자전거 앞바퀴가 한 번 회전하는 동안 지면에 서 있는 영희가 본 A와 B의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
  • ① ㄴ
  • ② ㄷ
  • ③ ㄱ, ㄴ
  • ④ ㄱ, ㄷ
  • ⑤ ㄴ, ㄷ

등록된 댓글이 없습니다.
2. 그림은 높이 H인 곳에서 물체를 수평 방향으로 속도 v 로 던진 모습을 나타낸 것이다. 물체가 지면에 도달할 때까지 수평 이동 거리는 H이었다. 이 물체를 다음과 같이 수평 방향으로 다시 던졌다. (가) 이 물체의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 물체의 크기와 공기 저항은 무시한다.) [3점]
  • ① ㄱ
  • ② ㄴ
  • ③ ㄱ, ㄴ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
3. 그림은 경사각이 30°인 4대의 에스컬레이터에 네 사람 A, B, C, D가 한 명씩 타고 가는 어느 한 순간의 모습을 나타낸 것이다. 각각의 에스컬레이터는 서로 나란한 평면상에서 화살표 방향으로 운행되고 있으며 네 사람의 속력은 모두 같다. 이 순간 A에 대한 B, C, D의 상대 속도의 크기 vAB, vAC, vAD를 바르게 비교한 것은?
  • ① vAB > vAC > vAD
  • ② vAB > vAD > vAC
  • ③ vAC > vAB > vAD
  • ④ vAD > vAB > vAC
  • ⑤ vAD > vAC > vAB

등록된 댓글이 없습니다.
4. 그림은 수평면에서 공 A가 정지해 있는 공 B를 향해 일정한 속도로 운동하는 모습을 나타낸 것이다. 그래프는 A, B가 서로 충돌한 직후부터 두 물체의 시간에 따른 위치를 x, y 성분으로 나타낸 것이다. A, B는 충돌 후 각각 벽 a, b에 충돌한다. 두 공의 질량은 같고, θ는 A의 처음 운동 방향과 y 축이 이루는 각도이다. A와 B의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 모든 마찰은 무시한다.) [3점]
  • ① ㄴ
  • ② ㄷ
  • ③ ㄱ, ㄴ
  • ④ ㄱ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
5. 그림은 마찰이 없는 수평면 상에서 용수철 P에 연결된 물체 A에 물체 B를 접촉시켜 평형 위치에서 L만큼 압축시킨 모습을 나타낸 것이다. 손을 놓으면 A와 B가 평형 위치에서 분리된 후 A는 단진동을 하고, 잠시 후 B는 반대편 용수철 Q에 붙은 상태로 단진동을 하게 된다. A와 B의 질량은 같고 P, Q의 용수철 상수는 각각 k, 2k이다. 단진동하는 A와 B에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 용수철의 질량, 물체의 크기, 공기 저항은 무시한다.)
  • ① ㄱ
  • ② ㄴ
  • ③ ㄱ, ㄷ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
6. 그림은 일정량의 이상 기체가 상태 A에서 (가)와 (나)의 순환 과정에 따라 변화할 때 부피와 절대 온도의 관계를 나타낸 것이다. 순환 과정 (가)는 A→B→C→A, (나)는 A→B→D→A이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
  • ① ㄱ
  • ② ㄷ
  • ③ ㄱ, ㄴ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
7. 다음 (가), (나)는 두 가지의 핵 반응식이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, X, Y는 다양하게 나타나는 원자핵의 기호이다.)
  • ① ㄱ
  • ② ㄷ
  • ③ ㄱ, ㄴ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
8. 그림 (가)는 1몰의 단원자 분자 이상 기체가 절대 온도 T, 부피 V인 상태로 밀폐된 실린더 내에 있는 모습을 나타낸 것이다. 그림 (나)는 (가)의 상태에서 피스톤 위에 모래를 조금씩 부었을 때 피스톤이 서서히 아래로 내려가 기체의 부피가 1/2 V로 된 모습을 나타낸 것이며, 이 과정에서 온도는 T로 일정하였다. 그림 (다)는 (나)의 상태에서 열을 가하였더니 부피가 다시 V가 된 모습을 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, R는 기체 상수이며 대기압은 일정하고 실린더와 피스톤 사이의 마찰은 무시한다.) [3점]
  • ① ㄴ
  • ② ㄷ
  • ③ ㄱ, ㄴ
  • ④ ㄱ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.

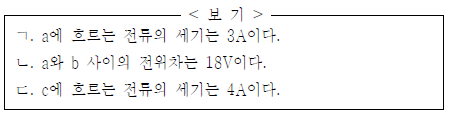

9. 그림은 저항값이 각각 4Ω, 10Ω인 두 저항과 전압이 각각 6V, 4V, 12V인 세 전지를 연결한 전기 회로를 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 전지의 내부 저항은 무시한다.) [3점]
  • ① ㄴ
  • ② ㄷ
  • ③ ㄱ, ㄴ
  • ④ ㄱ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
10. 그림은 전기 용량이 각각 3㎌, 6㎌인 축전기 A, B와 저항값이 각각 6Ω, 3Ω인 저항 C, D를 9V 전지에 연결한 회로를 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 전지의 내부 저항은 무시한다.) [3점]
  • ① ㄱ
  • ② ㄷ
  • ③ ㄱ, ㄴ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
11. 그림과 같이 전압 V를 걸어 균일한 전기장이 형성된 평행한 두 금속판 사이에서, 대전 입자를 절연된 실에 매달아 a에서 가만히 놓으면 대전 입자는 a와 c 사이를 진동한다. b는 진동의 중간지점이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력과 공기 저항, 전자기파 발생은 무시한다.)
  • ① ㄱ
  • ② ㄴ
  • ③ ㄱ, ㄷ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
12. 그림은 전지 A의 기전력을 알아보기 위한 장치를 나타낸 것이다. 그래프는 가변 저항기의 저항을 다르게 하면서 전압계와 전류계에 나타나는 눈금을 기록한 것이다. 전지 A 2개를 직렬 또는 병렬 연결하여 2Ω의 외부 저항과 연결하였을 때 회로에 흐르는 전류의 세기를 각각 I직렬, I병렬이라고 하였을 때, I직렬 : I병렬은?
  • ① 4 : 7
  • ② 7 : 8
  • ③ 8 : 7
  • ④ 7 : 4
  • ⑤ 16 : 7

등록된 댓글이 없습니다.
13. 그림은 전기 용량이 C인 축전기를 전압이 일정한 전원 장치에 연결하여 완전히 충전시킨 후 자체 유도 계수가 L인 코일에 연결한 전기 진동 회로를 나타낸 것이다. 그래프는 그림의 전기 진동 회로에서 코일에 흐르는 전류를 시간에 따라 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
  • ① ㄱ
  • ② ㄷ
  • ③ ㄱ, ㄴ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
14. 그림은 저항값이 R인 저항, 자체 유도 계수가 각각 L, 2L인 두 코일, 전기 용량이 각각 C, 2C인 두 축전기, 스위치 S, 교류 전원으로 구성된 회로를 나타낸 것이다. 교류 전원의 진동수는 이고, 전압의 실효값은 일정하다. 이 회로에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
  • ① ㄱ
  • ② ㄴ
  • ③ ㄱ, ㄷ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
15. 그림 (가), (나)는 보어의 수소 원자 모형에서 전자의 물질파가 반지름이 각각 r, R인 궤도에서 정상파를 이룬 모습을 모식적으로 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, r는 R와 다르다.) [3점]
  • ① ㄱ
  • ② ㄴ
  • ③ ㄱ, ㄷ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
16. 그림은 밀리컨의 기름방울 실험 장치를 이용하여 실험하는 모습을 개략적으로 나타낸 것이다. 분무기로 기름 방울을 뿜어준 후, 전압이 걸린 평행한 두 극판 사이로 떨어지는 기름방울을 망원경으로 관찰하면서 전압을 조절하여 기름방울 한 개를 정지한 상태로 떠 있게 하였다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
  • ① ㄱ
  • ② ㄴ
  • ③ ㄱ, ㄴ
  • ④ ㄱ, ㄷ
  • ⑤ ㄴ, ㄷ

등록된 댓글이 없습니다.
17. 그림은 수소 원자 선스펙트럼의 일부를 파장에 따라 나타낸 것이다. 이때 파장은 다음 식과 같은 규칙성을 갖고 있음이 밝혀졌다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
  • ① ㄱ
  • ② ㄴ
  • ③ ㄱ, ㄷ
  • ④ ㄴ, ㄷ
  • ⑤ ㄱ, ㄴ, ㄷ

등록된 댓글이 없습니다.
18. 그림은 질량 분석기의 원리를 나타낸 것이다. 속도 선택기에는 오른쪽 방향의 균일한 전기장과 종이면에서 나오는 방향의 균일한 자기장이 걸려 있다. 속도 선택기를 통과한 이온은 세기가 B이고 종이면에 수직으로 들어가는 방향의 균일한 자기장 영역에 수직으로 입사된다. 이온화된 염소 동위 원소 를 속도 선택기에 입사시켰더니 자기장이 B인 영역에서 각각 궤도 반지름 ra, rb인 등속 원운동을 하여 사진 건판의 a, b 두 곳에 도달하였다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
  • ① ㄱ
  • ② ㄴ
  • ③ ㄷ
  • ④ ㄱ, ㄴ
  • ⑤ ㄴ, ㄷ

등록된 댓글이 없습니다.
19. 그림 (가)와 (나)는 길이가 2m인 실에 연결된 물체가 반지름이 1m인 원판 끝에 매달려 연직선과 각각 30°, 45°의 각도를 이루며 등속 원운동하는 것을 나타낸 것이다. (가)와 (나)에서 물체의 질량은 같고 각속도는 각각 ω1, ω2이다. 은? (단, 물체의 크기와 공기 저항, 실의 질량은 모두 무시한다.) [3점]

등록된 댓글이 없습니다.
20. 그림 (가)는 어떤 물체가 반지름이 R인 지구 주위를 궤도 반지름 2R로 등속 원운동하고 있는 모습을 나타낸 것이며, 이 물체의 역학적 에너지는 -E이다. 그림 (나)는 이 물체가 질량이 같은 두 물체 A와 B로 순간적으로 분리되는 모습을 나타낸 것이다. 분리 직후 A의 운동 방향은 원의 접선 방향이고, B는 정지 상태에서 지구 중심을 향해 낙하를 시작하였다. (나)에서 A의 역학적 에너지를 EA, B가 지표면에 도달하는 순간 운동 에너지를 EB라고 할 때, EA와 EB를 바르게 짝지은 것은? (단, 공기 저항은 무시하며, 지구 중심으로부터 무한히 먼곳에서 물체의 위치 에너지는 0이다.) (순서대로 EA, EB) [3점]
  • ① -E, E
  • ② 0, E/2
  • ③ 0, E
  • ④ E, E/2
  • ⑤ E, E

등록된 댓글이 없습니다.
