용접기능장(2011. 4. 17.) 시험일자 : 2011년 4월 17일
1과목 : 임의구분
1. 인버터 방식의 아크 용접기의 특징이 아닌 것은?
- ① 용접기가 소형 경량이다.
- ② 고속 정밀 제어가 가능하다.
- ③ 아크 스타트(arc start)율이 높다.
- ④ 용접기의 보수 유지가 간단하다.
등록된 댓글이 없습니다.
2. 가스절단용 산소 중의 불순물이 증가될 때 나타나는 현상으로 올바른 것은?
- ① 절단면이 깨끗해진다.
- ② 절단속도가 빨라진다.
- ③ 산소의 소비량이 많아진다.
- ④ 슬래그의 이탈성이 좋아진다.
등록된 댓글이 없습니다.
3. 피복 아크 용접봉의 피복제에 대하여 설명한 것 중 맞지 않는 것은?
- ① 저수소계를 제외한 다른 피복 아크 용접봉의 피복제는 아크발생 시 탄산(CO2)가스와 수증기(H2O)가 가장 많이 발생한다.
- ② 아크 안정제는 아크열에 의하여 이온화가 되어 아크전압을 강화시키고 이에 의하여 아크를 안정시킨다.
- ③ 가스 발생제는 중성 또는 환원성가스를 발생하여 용접부를 대기로부터 차단하여 융융금속의 산환 및 질화를 방지하는 작용을 한다.
- ④ 슬래그 생성제는 용융점이 낮은 슬래그를 만들어 용융금속의 표면을 덮어서 산화나 질화를 방지하고 용착 금속의 냉각속도를 느리게 한다.
등록된 댓글이 없습니다.
4. 금속재료를 접합하는 방법 중 용접은 무슨 접합법인가?
- ① 기계적 접합법
- ② 야금적 접합법
- ③ 전자적 접합법
- ④ 자기적 접합법
등록된 댓글이 없습니다.
5. 절단부에 철분 등을 압축공기로 팁을 통해 분출 시키며 예열불꽃 중에서 연소반응에 따른 고온을 이용한 절단법으로 맞는 것은?
- ① 산소창 절단
- ② 탄소 아크 절단
- ③ 분말 절단
- ④ 미그 절단
등록된 댓글이 없습니다.
6. 가스용접 시 가변압식 토치에 사용하는 팁 번호가 250번인 것을 중성불꽃으로 용접한다면 아세틸렌가스의 소비량은 매 시간당 몇 L 가 소비되는가?
- ① 100
- ② 150
- ③ 200
- ④ 250
등록된 댓글이 없습니다.
7. 아세틸렌가스의 자연발화 온도는 몇 도인가?
- ① 306~308℃
- ② 355~358℃
- ③ 406~408℃
- ④ 455~458℃
등록된 댓글이 없습니다.
8. 자기불림 또는 아크쏠림의 방지책이 아닌 것은?
- ① 큰 가접부를 향하여 용접할 것
- ② 긴 용접부는 후퇴법을 사용할 것
- ③ 용접봉 끝은 아크쏠림 쪽으로 기울여 용접할 것
- ④ 접지점 2개를 연결하여 용접할 것
등록된 댓글이 없습니다.
9. 교류 아크 용접기(AC arc weldin machine)에 관한 설명 중 옳은 것은?
- ① 교류 아크 용접기는 극성 변화가 가능하고 전격의 위험이 적다.
- ② 교류 아크 용접기는 가동철심형, 탭전환형, 엔진구동형, 가포화리엑터형 등으로 분류된다.
- ③ AW-300은 교류 아크용접기의 정격 입력 전류가 300(A)흐를 수 있는 전류 용량의 값을 표시하고 있따.
- ④ 교류 아크용접기의 부속장치에는 고주파 발생장치, 전격방지 장치, 원격제어 장치 등이 있다.
등록된 댓글이 없습니다.
10. 가스용접기에서 전진법에 비교한 후진법에 대한 설명으로 틀린 것은?
- ① 판 두께가 두꺼운 후판에 적합하다.
- ② 용접속도가 빠르다.
- ③ 용접변형이 작다.
- ④ 열 이용률이 나쁘다.
등록된 댓글이 없습니다.
11. 아크에어 가우징에 대한 설명으로 틀린 것은?
- ① 그라인딩, 치핑, 가스 가우징 보다 작업능률이 2~3배 높다.
- ② 가우징 토치는 일반 피복 아크 용접봉 토치와 비슷하나 부수적으로 압축공기를 보내는 공기통로와 분출구가 마련되어 있다.
- ③ 용융금속을 쉽게 불어내므로 가우징 속도가 느려 모재의 가열범위가 넓다.
- ④ 활용범위가 넓어 비철금속(스테인리스강, 알루미늄, 동합금 등)에도 적용이 된다.
등록된 댓글이 없습니다.
12. 용접 수축량에 미치는 용접시공 조건의 영향으로 맞는 것은?
- ① 용접 속도가 빠를수록 각 변형이 커진다.
- ② 용접봉 직경이 큰 것이 수축이 크다.
- ③ 용접 밑면 루트 간격이 클수록 수축이 크다.
- ④ 용접 홈의 형상에서 V형 홈이 X형 홈보다 수축이 적다.
등록된 댓글이 없습니다.
13. 용접기의 자동전격 방지 장치에서 아크를 발생하지 않을 때는 보조변압기에 의해 용접기의 2차 무부하 전압을 몇 V이하로 유지하는 것이 가장 적합한가?
- ① 30
- ② 40
- ③ 45
- ④ 50
등록된 댓글이 없습니다.
14. 피복 아크 용접봉 중 염기성이면서 내 균열성이 가장 우수한 것은?
- ① 저수소계
- ② 라임티타니아계
- ③ 일루미나이트계
- ④ 고셀롤로오스계
등록된 댓글이 없습니다.
15. 다음은 여러 가지 절단법에 대하여 설명한 것이다. 틀린 것은?
- ① 산소창 절단법의 용도는 스테인리스강이나 구리, 알루미늄 및 그 합금을 절단하는데 주로 사용한다.
- ② 아크에어 가우징은 탄소아크 절단에 압축공기를 같이 사용하는 방법으로 용접부의 홈파기, 결함부 제거 등에 사용된다.
- ③ 수중절단에 사용되는 연료 가스로는 수소, 아세틸렌, LPG 등이 쓰인다.
- ④ 레이저 절단은 다른 절단법에 비해 에너지 밀도가 높고 정밀절단이 가능하다.
등록된 댓글이 없습니다.
16. 일렉트로 슬래그 용접의 장점이 아닌 것은?
- ① 후판을 단일층으로 한번에 용접할 수 있다.
- ② 최소한의 변형과 최단 시간의 용접법이다.
- ③ 아크가 눈에 보이지 않고 아크 불꽃이 없다.
- ④ 높은 입열로 인하여 기계적 성질이 향상된다.
등록된 댓글이 없습니다.
17. TIG 용접에 대한 설명으로 가장 거리가 먼 것은?
- ① TIG 용접은 알루미늄 합금과 스테인리스강을 비롯한 대부분의 금속을 접합할 수 있다.
- ② TIG 용접은 용제(flux)를 사용하지 않으므로 슬래그 제거가 불필요하다.
- ③ TIG 용접은 교류전원 만을 용접에 사용하고 있다.
- ④ TIG 용접에 사용하는 아르곤 가스는 용착금속의 산화, 질화를 방지한다.
등록된 댓글이 없습니다.
18. MIG 용접의 특징 설명으로 틀린 것은?
- ① 수동 피복아크 용접에 비하여 능률적이다.
- ② 각종 금속의 용접에 다양하게 적용할 수 있다.
- ③ 박판(3mm 이하)용접에서는 적용이 곤란하다.
- ④ CO2용접에 비해 스패터의 양이 많다.
등록된 댓글이 없습니다.
19. 저항 점용접(spot welding)에서 용접을 좌우하는 중요인자가 아닌 것은?
- ① 용접전류
- ② 통전시간
- ③ 용접전압
- ④ 전극 가압력
등록된 댓글이 없습니다.
20. 화재의 분류 및 구성, 안전에 대한 설명 중 틀린 것은?
- ① 전기 화재에는 포말소화기를 사용한다.
- ② 인화성 액채의 반응 또는 취급은 폭발 한계범위 이외의 농도로 한다.
- ③ 화재의 구성 요소는 가연성 물질, 산소 그리고 정화원이다.
- ④ 화재의 분류 중 D급 화재는 금속화재를 말한다.
등록된 댓글이 없습니다.
2과목 : 임의구분
21. 오버레이 용접에 대한 설명으로 맞는 것은?
- ① 연강과 고장력강의 맞대기 용접을 말한다.
- ② 연강과 스테인리스강의 맞대기 용접을 말한다.
- ③ 모재에 약 1mm이상의 두께로 내마모, 내식, 내열성이 우수한 용접금속을 입히는 방법을 말한다.
- ④ 스테인리스강판과 연강판재를 접합시 스테인리스 강판에 구멍을 뚫어 용접하는 것을 말한다.
등록된 댓글이 없습니다.
22. 탄산가스 아크용접에서 전극와이어의 송급방식으로 맞는 것은?
- ① 자기제어 특성을 이용하여 정속 송급한다.
- ② 전류[A]의 크기에 따라 달라진다.
- ③ 아크길이 제어 특성과 관계없다.
- ④ 용접속도에 따라 달라진다.
등록된 댓글이 없습니다.
23. 서브머지드 아크용접의 장ㆍ단점에 대한 각각의 설명에서 틀린 것은?
- ① 장점 : 용접속도가 피복 아크 용접에 비해 빠르므로 능률이 높다.
- ② 장점 : 1회에 깊은 용입을 얻을 수 있어, 용접이음의 신뢰도가 높다.
- ③ 단점 : 아크가 보이지 않으므로 용접부의 적부를 확인해서 용접할 수 없다.
- ④ 단점 : 와이어에 많은 전류를 흘려 줄 수 없고, 용입이 얕다.
등록된 댓글이 없습니다.
24. 불활성 가스 텅스텐 아크 용접에서 용착속도를 향상시키는 방법으로 옳은 것은?
- ① 핫 가스법
- ② 핫 와이어법
- ③ 콜드 가스법
- ④ 콜드 와이어법
등록된 댓글이 없습니다.
25. 이산화탄소 아크 용접 시 솔리드와이어와 복합와어이어를 비교한 사항으로 틀린 것은?
- ① 솔리드와이어가 복합와이어보다 용착효율이 양호하다.
- ② 솔리드와이어가 복합와이어보다 전류밀도가 높다.
- ③ 복합와이어가 솔리드와이어보다 스패터가 많다.
- ④ 복합와이어가 솔리드와이어보다 아크가 안정된다.
등록된 댓글이 없습니다.
26. 연납용으로 사용되는 용제가 아닌 것은?
- ① 염산
- ② 붕산염
- ③ 염화아연
- ④ 염화암모니아
등록된 댓글이 없습니다.
27. 플라스마 아크 용접 장치가 아닌 것은?
- ① 용접 토치
- ② 제어 장치
- ③ 페룰
- ④ 가스 공급 장치
등록된 댓글이 없습니다.
28. 아크 용접 작업의 안전 중 전격에 의한 재해 예방법으로 틀린 것은?
- ① 좁은 장소의 용접작업자는 열기에 의하여 땀을 많이 흘리게 되므로 옴이 노출되지 않게 항상 주의하여야 한다.
- ② 전격을 받은 사람을 발견했을 때에는 즉시 스위치를 꺼야 한다.
- ③ 무부하 전압이 90V 이상 높은 용접기를 사용한다.
- ④ 자동 전격 방지기를 사용한다.
등록된 댓글이 없습니다.
29. 아크 광선에 대한 설명으로 옳은 것은?
- ① 아크 광선은 적외선으로만 구성되어 있다.
- ② 아크 빛이 반사하여 눈에 들어오면 전광성 안염은 발생하지 않는다.
- ③ 아크 광선 중 자외선은 화학선이라고도 하며 가시광선보다 파장이 짧다.
- ④ 아크 광선 중 적외선은 전자기파 중의 하나로 가시광선보다 파장이 짧다.
등록된 댓글이 없습니다.
30. 주철은 고온으로 가열과 냉각을 반복하면 차례로 팽창하면서 치수가 변하게 된다. 주철의 성장에 대한 대책으로 틀린 것은?
- ① C와 결합하기 쉬은 Cr등의 원소를 첨가한다.
- ② 구상흑연 또는 국화무늬 모양의 흑연을 발생시킨다.
- ③ Si의 양을 많게 한다.
- ④ Ni을 첨가하여 준다.
등록된 댓글이 없습니다.
31. 강철 재료에서 탄소량이 증가될 때 용접성에 미치는 영향으로 옳은 것은?
- ① 용접부의 경도가 증가된다.
- ② 용접부의 강도가 낮아진다.
- ③ 용착금속의 유동성이 나쁘다.
- ④ 용접성이 우수해진다.
등록된 댓글이 없습니다.
32. 담금질 시효에 의하여 강도가 증가하며 내열성, 연신율, 절삭성이 좋으나 고온취성이 크고 수축에 의한 균열 등의 결점을 가지고 있는 합금은?
- ① Al - Cu계 합금
- ② Al - Si계 합금
- ③ Al - Cu - Si계 합금
- ④ Al - Si - Ni계 합금
등록된 댓글이 없습니다.
33. 오스테나이트계 스테인리스강 용접 시 유의해야 할 사항 중 틀린 것은?
- ① 예열을 해야 한다.
- ② 아크를 중단하기 전에 크레이터 처리를 한다.
- ③ 짧은 아크길이를 유지한다.
- ④ 용접봉은 모재의 재질과 동일한 것을 사용한다.
등록된 댓글이 없습니다.
34. 철강의 풀림 중에서 고온풀림의 종류가 아닌 것은?
- ① 완전풀림
- ② 응력제거풀림
- ③ 확산풀림
- ④ 항온풀림
등록된 댓글이 없습니다.
35. Ni-Cr계 합금의 특성으로 맞지 않는 것은?
- ① 전기 저항이 대단히 크다.
- ② 내열성이 크고 고온에서 경도 및 강도의 저하가 작다.
- ③ 내식성 및 산화도가 크다.
- ④ 산이나 알칼리에 침식이 되지 않는다.
등록된 댓글이 없습니다.
36. 합금강에서 Cr 원소의 첨가효과 중 틀린 것은?
- ① 내열성 증가
- ② 내마모성 증가
- ③ 내식성 증가
- ④ 인성 증가
등록된 댓글이 없습니다.
37. 알루미늄 청동에 대한 설명 중 틀린 것은?
- ① 알루미늄 청동은 알루미늄의 함유량과 그 열처리에 따라 기계적 성질이 변한다.
- ② 알루미늄을 12%이상 포함한 것으로 주조, 단조, 용접 등이 용이하다.
- ③ 황동이나 청동에 비하여 기계적 성질, 내식성, 내열성, 내마멸성이 우수하다.
- ④ 알루미늄 청동은 선박용 펌프, 용접기부품, 기어, 자동차용 엔진밸브 등으로 쓰인다.
등록된 댓글이 없습니다.
38. Co를 주성분으로 한 Co-Cr-W-C계의 합금으로서 주조 경질합금의 대표적인 것은?
- ① 비디아(Widia)
- ② 트리디아(Tridia)
- ③ 스텔라이트(Stellite)
- ④ 당가로이(Tungalloy)
등록된 댓글이 없습니다.
39. 탄소강의 용접에 대한 설명으로 틀린 것은?
- ① 노치 인성이 요구되는 경우 저수소계 계통의 용접봉이 사용된다.
- ② 중탄소강의 용접에는 650℃ 이상의 예열이 필요하다.
- ③ 저탄소강의 경우 일반적으로 판 두께 25mm 까지는 예열이 필요 없다.
- ④ 고탄소강의 경우는 용접부의 경화가 현저하여 용접균열이 발생될 위험이 있다.
등록된 댓글이 없습니다.
40. 동소 변태를 일으키는 순철의 A3변태점은?
- ① 912℃
- ② 1112℃
- ③ 1394℃
- ④ 1494℃
등록된 댓글이 없습니다.
3과목 : 임의구분
41. 내마모성의 표면처리법으로 시안화소다, 시안화칼륨을 주성분으로 한 염(salt)을 사용하여 침탄온도 750~900℃에서 30분~1시간 침탄시키는 방법은?
- ① 액체 침탄법
- ② 고체 침탄법
- ③ 가스 침탄법
- ④ 기체 침탄법
등록된 댓글이 없습니다.
42. 방식법 중 15~25%황산액에서 산화물계의 피막을 형성하는 방법은?
- ① 알루마이트법
- ② 알루미나이트법
- ③ 크롬산염법
- ④ 하이드로날륨법
등록된 댓글이 없습니다.
43. 용접부에 두꺼운 스케일이나 오물 등이 부착되었을 때, 용접 홈이 좁을 때, 양모재의 두께 차이가 클 경우 운봉속도가 일정하지 않을 때 생기는 용접결함은?
- ① 언더컷
- ② 융합불량
- ③ 크랙(crack)
- ④ 선상조직
등록된 댓글이 없습니다.
44. 비접촉식 용접선 추적 센서로서 아크 용접 도중 위빙 할 때 용접 파라미터를 감지하여 용접선을 추적하면서 용접을 진행하도록 하는 센서는?
- ① 전자기식 센서
- ② 아크 센서
- ③ 적응체적 제어 센서
- ④ 전방인식 광센서
등록된 댓글이 없습니다.
45. 용착부의 단면적 A에 작용하는 허용인장응력이 σt일 경우의 인장하중 P를 구하는 식은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
46. 큰 하중이나 충격 또는 교번하중을 받거나 저온에 사용되는 완전용입 이음 형태는?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
47. 용접지그(jig)의 사용 목적으로 틀린 것은?
- ① 소량 생산을 위해 사용된다.
- ② 용접작업을 쉽게 한다.
- ③ 제품의 정밀도와 용접부의 신뢰성을 높인다.
- ④ 공정수를 절약하므로 능률을 좋게 한다.
등록된 댓글이 없습니다.
48. 용접변형에 영향을 미치는 인자 중 용접열에 관계되는 인자와 거리가 가장 먼 것은?
- ① 용접속도
- ② 용접층수
- ③ 용접전류
- ④ 부재치수
등록된 댓글이 없습니다.
49. 용접이음의 안전율을 계산하는 식으로 맞는 것은?
- ①
- ②
- ③
- ④
등록된 댓글이 없습니다.
50. 용접부에 생기는 잔류응력 제거법이 아닌 것은?
- ① 노 내 풀림법
- ② 국부 풀림법
- ③ 기계적 응력 완화법
- ④ 역 변형 풀림법
등록된 댓글이 없습니다.
51. 다음 용접 기호는 무슨 용접법인가?
- ① 스폿 용접
- ② 심 용접
- ③ 필릿 용접
- ④ 플러그 용접
등록된 댓글이 없습니다.
52. 용접부의 시험에서 파괴시험이 아닌 것은?
- ① 형광침투시험
- ② 육안조직시험
- ③ 충격시험
- ④ 피로시험
등록된 댓글이 없습니다.
53. 한 부분의 몇 층을 용접하다가 이것을 다음 부분의 층으로 연속시켜 전체가 단계를 이루도록 용착시켜 나가는 것으로 변형 및 잔류응력을 줄이기 위해 용접하는 방법으로 맞는 것은?
- ① 덧붙이법
- ② 블록법
- ③ 스킵법
- ④ 캐스케이드법
등록된 댓글이 없습니다.
54. 결함 중 가장 치명적인 것으로 발생되면 그 양단에 드릴로 정지구멍을 뚫고 깍아내어 규정의 홈으로 다듬질하는 것은?
- ① 균열(crack)
- ② 은점(fish eye)
- ③ 언더컷(under cut)
- ④ 기공(blow hole)
등록된 댓글이 없습니다.
55. 다음 중 계량값 관리도에 해당되는 것은?
- ① c 관리도
- ② nP 관리도
- ③ R 관리도
- ④ u 관리도
등록된 댓글이 없습니다.
56. 다음 검사의 종류 중 검사공정에 의한 분류에 해당되지 않는 것은?
- ① 수입검사
- ② 출하검사
- ③ 출장검사
- ④ 공정검사
등록된 댓글이 없습니다.
57. 로트 크기 1000, 부적합품률이 15%인 로트에서 5개의 랜덤시료 중에서 발견된 부적합품수가 1개일 확률을 이항분포로 계산하면 약 얼마인가?
- ① 0.1648
- ② 0.3915
- ③ 0.6085
- ④ 0.8352
등록된 댓글이 없습니다.
58. Ralnh M. Barnes 교수가 제시한 동작경제의 원칙 중 작업장 배치에 관한 원칙(Arrangement of workplace)에 해당되지 않는 것은?
- ① 가급적이면 낙하식 운반방법을 이용한다.
- ② 모든 공구나 재료는 지정된 위치에 있도록 한다.
- ③ 충분한 조명을 하여 작업자가 잘 볼 수 있도록 한다.
- ④ 가급적 용이하고 자연스런 리듬을 타고 일할 수 있도록 작업을 구성하여야 한다.
등록된 댓글이 없습니다.
59. 품질코스트(quality cost)를 예방코스트, 실패코스트, 평가코스트로 분류할 때, 다음 중 실패코스트(failure cost)에 속하는 것이 아닌 것은?
- ① 시험 코스트
- ② 불량대책 코스트
- ③ 재가공 코스트
- ④ 설계변경 코스트
등록된 댓글이 없습니다.

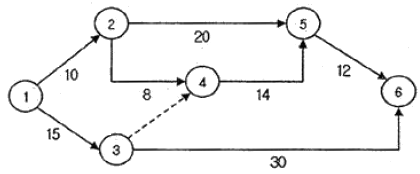

60. 그림과 같은 계획공정도(Network)에서 주공정은? (단, 화살표 아래의 숫자는 활동시간을 나타낸 것이다.)
- ① ①-③-⑥
- ② ①-②-⑤-⑥
- ③ ①-②-④-⑤-⑥
- ④ ①-③-④-⑤-⑥
등록된 댓글이 없습니다.
