전산응용토목제도기능사(2009. 7. 12.) 시험일자 : 2009년 7월 12일

1과목 : 토목제도(CAD)
1. 1방향 슬래브에서 부모멘트 철근의 중심 간격은 위험단면에서는 슬래브 두께의 2배 이하이어야 하고, 또한 몇 ㎜ 이하로 하여야 하는가?
  • ① 300㎜
  • ② 250㎜
  • ③ 200㎜
  • ④ 100㎜

등록된 댓글이 없습니다.
2. D25 이형철근(db=25.4㎜)을 압축 철근으로 사용할 경우, fy=350MPa 이라면 겹침이음 길이는 얼마 이상이어야 하는가?
  • ① 340㎜
  • ② 440㎜
  • ③ 540㎜
  • ④ 640㎜

등록된 댓글이 없습니다.
3. D22 이형철근으로 스터럽의 135° 표준갈고리를 제작할 때, 135° 구부린 끝에서 최소 얼마 이상 더 연장하여야 하는가? (단, db는 철근의 지름이다.)
  • ① 6db
  • ② 9db
  • ③ 12db
  • ④ 15db

등록된 댓글이 없습니다.
4. 휨모멘트를 받는 부재에서 fck=28MPa, 등가 직사각형 응력블록의 길이 a=170㎜ 일 때, 압축연단에서 중립축까지의 거리 c는 얼마인가?
  • ① 200㎜
  • ② 210㎜
  • ③ 220㎜
  • ④ 230㎜

등록된 댓글이 없습니다.
5. 시멘트의 분말도에 대한 설명으로 옳지 않은 것은?
  • ① 시멘트 입자의 가는 정도를 나타내는 것을 분말도라 한다.
  • ② 시멘트의 분말도가 높으면 수화 작용이 빨라서 조기 강도가 커진다.
  • ③ 시멘트의 분말도가 높으면 풍화하기 쉽고, 건조수축이 커진다.
  • ④ 시멘트의 오토크레이브 시험 방법에 의하여 분말도를 구한다.

등록된 댓글이 없습니다.
6. 철근 구부리기에 대하 설명으로 옳지 않은 것은?
  • ① 책임기술자가 승인을 한 경우를 제외하고 철근은 상온에서 구부려야 한다.
  • ② 콘크리트 속에 일부가 묻혀있는 철근은 현장에서 구부리지 않는다.
  • ③ D35 이상 철근은 서서히 가열하여 구부린다.
  • ④ 설계도면에 도시되어 있으면 콘크리트 속에 묻혀 있는 철근도 구부릴 수 있다.

등록된 댓글이 없습니다.
7. 단면의 폭 b=400㎜, 유효깊이 d=500㎜인 단철근 직사각형 보에 D22의 정철근을 2단으로 배치할 경우 그 연직 순간격은?
  • ① 25㎜ 이상
  • ② 35㎜ 이상
  • ③ 45㎜ 이상
  • ④ 55㎜ 이상

등록된 댓글이 없습니다.
8. 시방 배합에서 사용되는 골재의 밀도는 어떤 상태를 기준으로 하는가?
  • ① 절대 건조 포화 상태
  • ② 공기 중 건조 상태
  • ③ 표면 건조 포화 상태
  • ④ 습윤 상태

등록된 댓글이 없습니다.
9. 철근비가 커서 보의 파괴가 압축측 콘크리트의 파쇄로 시작될 경우 사전의 징조 없이 갑자기 일어난다. 이러한 파괴형태를 무엇이라 하는가?
  • ① 연성파괴
  • ② 취성파괴
  • ③ 항복파괴
  • ④ 피로파괴

등록된 댓글이 없습니다.
10. 3개의 철근으로 구성된 다발철근의 정착길이는 다발철근이 아닌 경우의 정착길이에 대하여 최소 몇 %를 증가시켜야 하는가?
  • ① 20%
  • ② 25%
  • ③ 33%
  • ④ 35%

등록된 댓글이 없습니다.
11. 비례한도 이상의 응력에서도 하중을 제거하면 변형이 거의 처음 상태로 돌아가는데, 이때의 한도를 칭하는 용어는?
  • ① 상항복점
  • ② 극한강도
  • ③ 탄성한도
  • ④ 하향복점

등록된 댓글이 없습니다.
12. 콘크리트의 동해방지를 위한 대책으로 옳은 것은?
  • ① 밀도가 작은 경량골재 콘크리트로 시공한다.
  • ② 물-시멘트비를 크게 하여 시공한다.
  • ③ AE 콘크리트로 시공한다.
  • ④ 흡수율이 큰 골재를 사용하여 시공한다.

등록된 댓글이 없습니다.
13. 토목재료로서 콘크리트의 일반적인 특징으로 옳지 않은 것은?
  • ① 콘크리트 자체가 무겁다.
  • ② 압축강도에 비해 인장강도가 작다.
  • ③ 건조수축에 의한 균열이 생기기 쉽다.
  • ④ 내구성이 작다.

등록된 댓글이 없습니다.
14. 압축부재의 횡철근에서 나선철근의 순간격 범위는?
  • ① 20㎜ 이상, 50㎜ 이하
  • ② 25㎜ 이상, 75㎜ 이하
  • ③ 20㎜ 이상, 80㎜ 이하
  • ④ 25㎜ 이상, 100㎜ 이하

등록된 댓글이 없습니다.
15. 1방향 슬래브 최소 두께의 기준으로 옳은 것은?
  • ① 50㎜ 이상
  • ② 70㎜ 이상
  • ③ 80㎜ 이상
  • ④ 100㎜ 이상

등록된 댓글이 없습니다.
16. 도로교설계기준에 의하면 원심 하중은 차량이 곡선상을 달릴 때 나타나는데 이때 교면상 어느 정도 높이에서 수평 방향으로 작용하는 것으로 보는가?
  • ① 500㎜
  • ② 1,000㎜
  • ③ 1,500㎜
  • ④ 1,800㎜

등록된 댓글이 없습니다.
17. 토목 구조물에 대한 설계의 일반적인 절차에 있어서 다음 중 가장 나중에 행하여지는 것은?
  • ① 재료의 선정
  • ② 응력의 결정
  • ③ 하중의 결정
  • ④ 사용성의 검토

등록된 댓글이 없습니다.
18. 강 구조에 사용하는 강재의 종류에 있어서 녹슬기 쉬운 강재의 단점을 개선한 강재는?
  • ① 일반 구조용 압연 강재
  • ② 용접 구조용 압연 강재
  • ③ 내후성 열간 압연 강재
  • ④ 너트 구조용 압연 강재

등록된 댓글이 없습니다.

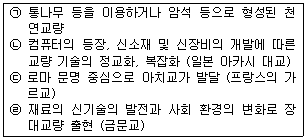

19. 다음 보기는 세계 토목 구조물을 나열한 것이다. 이름 시대 순으로 바르게 나열한 것은?
  • ① ㉠→㉣→㉡→㉢
  • ② ㉠→㉡→㉢→㉣
  • ③ ㉠→㉣→㉢→㉡
  • ④ ㉠→㉢→㉣→㉡

등록된 댓글이 없습니다.
20. 다음 중 구조적으로 정정 아치교에 해당되는 것은?
  • ① 힌지 없는 아치교
  • ② 2활절 아치교
  • ③ 2활절 스팬드럴 브레이스트 아치교
  • ④ 3활절 아치교

등록된 댓글이 없습니다.
2과목 : 철근콘크리트
21. 교량의 하부 구조에 해당하지 않는 것은?
  • ① 교각
  • ② 교대
  • ③ 기초
  • ④ 바닥판

등록된 댓글이 없습니다.
22. 1방향 슬래브에서 배력 철근을 배치하는 이유가 아닌 것은?
  • ① 주철근의 간격 유지
  • ② 콘크리트의 건조 수축 증가
  • ③ 온도 변화에 의한 수축 감소
  • ④ 고른 응력의 분포

등록된 댓글이 없습니다.
23. 기둥에서 종방향 철근의 위치를 확보하고 전단력에 저항하도록 정해진 간격으로 배치된 횡방향의 보강 철근을 무엇이라 하는가?
  • ① 띠철근
  • ② 절곡 철근
  • ③ 인장 철근
  • ④ 주 철근

등록된 댓글이 없습니다.
24. 단순보에서의 전단에 관한 설명 중 옳지 않은 것은?
  • ① 전단철근에는 스터럽과 절곡 철근이 있다.
  • ② 전단균열의 형태는 45° 의 경사 방향이다.
  • ③ 휨모멘트에 대하여 먼저 검토한 후 전단을 검토한다.
  • ④ 보에서 최대 전단응력이 발생하는 부분은 지간의 중앙 부분이다.

등록된 댓글이 없습니다.
25. 2개 이상의 기둥을 1개의 확대 기초로 받치도록 만든 기초는?
  • ① 독립 확대기초
  • ② 벽 확대기초
  • ③ 연결 확대기초
  • ④ 전면 기초

등록된 댓글이 없습니다.
26. PS 강재의 필요한 성질이 아닌 것은?
  • ① 인장강도가 커야 한다.
  • ② 릴랙세이션이 커야 한다.
  • ③ 적당한 연성과 인성이 있어야 한다.
  • ④ 응력 부식에 대한 저항성이 커야한다.

등록된 댓글이 없습니다.
27. 강도설계법에서 강도 감소 계수에 대한 설명으로 옳은 것은?
  • ① 공칭 강도에 1보다 작은 계수를 곱하여 감소시킨다.
  • ② 허용 강도에 1보다 작은 계수를 곱하여 감소시킨다.
  • ③ 극한 강도에 1보다 작은 계수를 곱하여 감소시킨다.
  • ④ 파괴 강도에 1보다 작은 계수를 곱하여 감소시킨다.

등록된 댓글이 없습니다.
28. 교량의 자중을 비롯하여 교량에 부설된 모든 시설물의 중량을 무엇이라 하는가?
  • ① 고정 하중
  • ② 활하중
  • ③ 충격 하중
  • ④ 부하중

등록된 댓글이 없습니다.
29. 강재의 보 위에 철근 콘크리트를 이어 쳐서 양자가 일체로 작용하도록 하는 구조는?
  • ① 강 구조
  • ② 합성 구조
  • ③ 콘크리트 구조
  • ④ 철근 콘크리트 구조

등록된 댓글이 없습니다.
30. 가장 보편적으로 사용되고, 철근콘크리트로 만들어지며 3~7.5m 정도의 높이에 사용되며 역 T형 옹벽이라고도 하는 것은?
  • ① 뒷부벽식 옹벽
  • ② 캔틸레버 옹벽
  • ③ 앞부벽식 옹벽
  • ④ 중력식 옹벽

등록된 댓글이 없습니다.
31. 도면을 표현형식에 따라 분류할 때 구조물의 구조 계산에 사용되는 선도로 교량의 골조를 나타내는 도면은?
  • ① 일반도
  • ② 배근도
  • ③ 구조선도
  • ④ 상세도

등록된 댓글이 없습니다.
32. CAD 시스템을 도입하였을 때 얻어지는 효과와 거리가 먼 것은?
  • ① 도면의 표준화
  • ② 작업의 효율화
  • ③ 제품 원가의 증대
  • ④ 설계의 신용도 상승

등록된 댓글이 없습니다.
33. CAD 시스템에서 입력 장치가 아닌 것은?
  • ① 키보드
  • ② 디지타이저
  • ③ 태블릿
  • ④ 플로터

등록된 댓글이 없습니다.
34. 강 구조물을 표시하는 도면 중 부재의 치수, 소재 치수, 제작 및 조립 과정을 표시하는 도면으로 보통 설계도나 제작도를 의미하는 것은?
  • ① 일반도
  • ② 상세도
  • ③ 구조도
  • ④ 평면도

등록된 댓글이 없습니다.
35. 도면의 오른쪽 아래 끝에 도면명, 도면 번호, 축척, 도면 작성일 등의 내용을 기입하는 란을 무엇이라 하는가?
  • ① 색인란
  • ② 표제란
  • ③ 심사란
  • ④ 검인란

등록된 댓글이 없습니다.
36. 그림은 어떤 건설재료 단면을 나타낸 것인가?
  • ① 호박돌
  • ② 사질토
  • ③ 모래
  • ④ 자갈

등록된 댓글이 없습니다.
37. 그림과 같이 투상하는 방법은?
  • ① 제 1각법
  • ② 제 2각법
  • ③ 제 3각법
  • ④ 제 4각법

등록된 댓글이 없습니다.
38. 가는 실선의 용도로 옳지 않은 것은?
  • ① 숨은선
  • ② 치수선
  • ③ 인출선
  • ④ 해칭선

등록된 댓글이 없습니다.
39. 대칭인 도형은 중심선에서 한쪽은 외형도를 그리고 그 반대쪽은 무엇으로 표시하는가?
  • ① 정면도
  • ② 평면도
  • ③ 측면도
  • ④ 단면도

등록된 댓글이 없습니다.
40. 다음 중 같은 크기의 물체를 도면에 그릴 때 가장 작게 그려지는 척도는?
  • ① 1 : 2
  • ② 1 : 5
  • ③ 2 : 1
  • ④ 5 : 1

등록된 댓글이 없습니다.
3과목 : 토목일반구조
41. 구조도의 일부를 취하여 큰 축척으로 표시한 도면은?
  • ① 일반도
  • ② 구조도
  • ③ 상세도
  • ④ 일반구조도

등록된 댓글이 없습니다.
42. CAD 시스템으로 도면을 그릴 때 기본요소가 아닌 것은?
  • ① 점
  • ② 선
  • ③ 면
  • ④ 질량

등록된 댓글이 없습니다.
43. KS의 부분별 분류기호 중 KS F에 수록된 내용은?
  • ① 기본
  • ② 기계
  • ③ 요업
  • ④ 토건

등록된 댓글이 없습니다.
44. 건설 재료에서 무엇을 나타내는 단면 표시인가?
  • ① 목재
  • ② 구리
  • ③ 유리
  • ④ 강철

등록된 댓글이 없습니다.
45. 도면의 치수 보조 기호의 설명으로 옳지 않은 것은?
  • ① t : 파이프의 지름에 사용된다.
  • ② Ø : 지름의 치수 앞에 붙인다.
  • ③ R : 반지름 치수 앞에 붙인다.
  • ④ SR : 구의 반지름 치수 앞에 붙인다.

등록된 댓글이 없습니다.
46. 다음 중 도형의 중심을 나타내는 중심선으로 가장 적합한 것은?
  • ① 파선
  • ② 1점 쇄선
  • ③ 3점 쇄선
  • ④ 나선형 실선

등록된 댓글이 없습니다.
47. 콘크리트 구조물에서 벽체 철근의 기호로 가장 알맞은 것은?(일부 컴퓨터에서 보기가 정상적으로 보이지 않아서 괄호뒤에 다시 한글로 서술하여 표기하여 둡니다.)
  • ① Ⓦ(W 원기호)
  • ② Ⓢ(S 원기호)
  • ③ (C)
  • ④ Ⓟ(P 원기호)

등록된 댓글이 없습니다.
48. 투상도에서 물체 모양과 특징을 가장 잘 나타낼 수 있는 면을 일반적으로 어느 도면으로 선정하는 것이 좋은가?
  • ① 평면도
  • ② 정면도
  • ③ 측면도
  • ④ 배면도

등록된 댓글이 없습니다.
49. 도면의 치수기입 방법으로 옳지 않은 것은?
  • ① 치수는 치수선에 평행하게 기입한다.
  • ② 치수선이 수직일 때 치수는 왼쪽에 쓴다.
  • ③ 협소한 구간에서 치수는 인출선을 사용하여 표시해도 된다.
  • ④ 협소 구간이 연속될 때라도 치수선의 위쪽과 아래쪽에 번갈아 써서는 안 된다.

등록된 댓글이 없습니다.
50. 3각법에 의한 도면배치 방법이다. ㉠, ㉡에 배치하는 도면으로 가장 적합한 것은?
  • ① 측면도, 상세도
  • ② 측면도, 저면도
  • ③ 상세도, 측면도
  • ④ 상세도, 구조도

등록된 댓글이 없습니다.
51. 도로 경사를 표시할 때 4%의 의미는?
  • ① 수평거리 1m당 수직거리 4m의 경사
  • ② 수평거리 10m당 수직거리 4m의 경사
  • ③ 수평거리 100m당 수직거리 4m의 경사
  • ④ 수평거리 1,000m당 수직거리 4m의 경사

등록된 댓글이 없습니다.
52. 강구조물 도면의 배치에 관한 사항으로 옳지 않은 것은?
  • ① 도면을 잘 보이도록 하기 위해서는 절단선과 지시선은 생략한다.
  • ② 강 구조물은 너무 길고 넓어 많은 공간을 차지하므로 몇 가지의 단면으로 절단하여 표현한다.
  • ③ 평면도, 측면도, 단면도 등을 소재나 부재가 잘 나타나도록 독립하여 그려도 된다.
  • ④ 강구조물의 도면은 제작이나 가설을 고려하여 부분적으로 제작 단위마다 상세도를 작성한다.

등록된 댓글이 없습니다.
53. 건설재료 단면 중 강(鋼)을 나타내는 것은?

등록된 댓글이 없습니다.
54. 보기의 철강 재료 기호 표시에서 재료의 종류, 최저 인장강도, 화학 성분값 등을 표시하는 부분은?
  • ① ㉠
  • ② ㉡
  • ③ ㉢
  • ④ ㉣

등록된 댓글이 없습니다.
55. 구조물 설계제도에서 도면의 작도 순서로 가장 알맞은 것은?
  • ① 각부배근도→주철근조립도→철근상세도→일반도→단면도
  • ② 각부배근도→일반도→철근상세도→주철근조립도→단면도
  • ③ 단면도→각부배근도→일반도→주철근조립도→철근상세도
  • ④ 단면도→철근상세도→주철근조립도→각부배근도→일반도

등록된 댓글이 없습니다.
56. 도로 설계 제도의 평면도에 산악, 구룽부 등의 지형을 나타내는데 사용되는 것은?
  • ① 거리표
  • ② 도근점
  • ③ 다각형
  • ④ 등고선

등록된 댓글이 없습니다.
57. 그림은 평면도상에서 어떤 지형의 절단면 상태를 나타낸 것인가?
  • ① 절토면
  • ② 성토면
  • ③ 수준면
  • ④ 물매면

등록된 댓글이 없습니다.
58. (A)를 제3각법으로 투상하여 (B)를 얻었다. (B)의 투상도명은?
  • ① 우측면도
  • ② 좌측면도
  • ③ 정면도
  • ④ 평면도

등록된 댓글이 없습니다.
59. 투시도에서 물체가 기면에 평행으로 무한히 멀리 있을 때 수평선 위의 한 점에 모이게 되는 점은?
  • ① 시점
  • ② 소점
  • ③ 정점
  • ④ 대점

등록된 댓글이 없습니다.
60. 건설재료 중 각 강(鋼)의 치수 표시 방법은?
  • ① □A-L
  • ② □A×8×t-L
  • ③ DA-L
  • ④ øA–L

등록된 댓글이 없습니다.
