전자기기기능장(2013. 4. 14.) 시험일자 : 2013년 4월 14일

1과목 : 임의구분
1. PM 방식의 원리 설명으로 FM 변조기 앞에 어떤 회로를 삽입하면 PM파를 얻을 수 있는가?
  • ① 적분회로
  • ② 미분회로
  • ③ 위상 변조기
  • ④ 평형 변조기

등록된 댓글이 없습니다.
2. 폐회로 자동제어의 순서를 옳게 나열한 것은?
  • ① 목표값 → 계측 → 조작량 → 판단
  • ② 목표값 → 계측 → 판단 → 조작량
  • ③ 제어량 → 목표값 → 조작량 → 동작신호
  • ④ 제어량 → 목표값 → 동작신호 → 조작량

등록된 댓글이 없습니다.

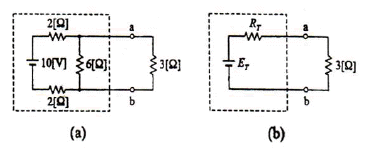

3. 그림 (a)의 회로를 그림 (b)와 같은 등가 회로로 바꿀 때 ET[V]와 RT[Ω]의 값은?
  • ① ET = 6, RT = 2.4
  • ② ET = 4, RT = 10
  • ③ ET = 2, RT = 6
  • ④ ET = 6, RT = 4

등록된 댓글이 없습니다.
4. 2차계의 과도응답에서 임계제동의 경우는?
  • ① ζ<1
  • ② ζ>1
  • ③ ζ=1
  • ④ ζ=0

등록된 댓글이 없습니다.
5. 어떤 회로에 전압 [V] 를 가해 전류 [A]가 흐를 때 평균전력은 몇 [W]인가?
  • ① 400√3[W]
  • ② 200√2[W]
  • ③ 300[W]
  • ④ 200√3[W]

등록된 댓글이 없습니다.
6. 데이터를 전송하기 위한 동작순서로써 옳은 것은? (문제 오류로 실제 시험에서는 모두 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)
  • ① ①-②-③-④-⑤
  • ② ①-④-②-⑤-③
  • ③ ①-②-④-⑤-③
  • ④ ①-④-②-③-⑤

등록된 댓글이 없습니다.
7. 국부 발진주파수가 1000[kHz]일 때, 950[kHz]의 고주파를 수신하여 헤테로다인 검파하면 출력 주파수는 몇 [kHz]인가?
  • ① 25[kHz]
  • ② 50[kHz]
  • ③ 75[kHz]
  • ④ 100[kHz]

등록된 댓글이 없습니다.
8. 3-cycle 인스트럭션에 속하지 않는 것은?
  • ① ADD
  • ② LOAD
  • ③ STORE
  • ④ JUMP

등록된 댓글이 없습니다.
9. 다음과 같은 진리표를 만족시키는 논리식은?
  • ① 
  • ② 
  • ③
  • ④

등록된 댓글이 없습니다.
10. 다음 블록도는 아날로그 신호를 디지털화하여 전송하기 위한 PCM 송신 블록도이다. □안에 알맞은 회로 기능을 순서대로 나열한 것은?
  • ① ① 파형정형 ② 양자화 ③ 표본화
  • ② ① 표본화 ② 양자화 ③ 부호화
  • ③ ① 표본화 ② 양자화 ③ 파형정형
  • ④ ① 파형정형 ② 표본화 ③ 복호화

등록된 댓글이 없습니다.
11. 콘형 다이나믹 스피커의 특징과 거리가 먼 것은?
  • ① 진동판은 곡선형, 원추형, 포물선형이 있다.
  • ② 콘지의 지료 및 만드는 방법에 따라 음질에 미묘한 영향을 끼친다.
  • ③ 콘지는 구경이 작을수록 저음 특성이 좋아진다.
  • ④ 콘지는 주파수가 높아지면 콘지 자체가 동일하게 움직이지 않고, 부분적으로 움직여서 특성이 악화된다.

등록된 댓글이 없습니다.
12. 마이크로폰에 들어오는 음압이 각 주파수에 걸쳐서 일정한 크기일 때, 각 주파수에 대응한 출력 전압의 관계를 무엇이라 하는가?
  • ① 감도
  • ② 선택도
  • ③ 주파수특성
  • ④ 지향성

등록된 댓글이 없습니다.
13. 이미터 접지 증폭기에 대한 설명으로 옳지 않은 것은?
  • ① 저주파 증폭에 많이 이용된다.
  • ② 베이스 접지 증폭기보다 입력저항은 훨씬 크다.
  • ③ 전류증폭도와 전압증폭도가 모두 1 이상이다.
  • ④ 입력과 출력은 동위상이다.

등록된 댓글이 없습니다.
14. 다음 priority interrupt에 대한 설명 중 옳지 않은 것은?
  • ① polling 방식에는 priority가 없다.
  • ② 병렬 priority interrupt 방식에는 interrupt register의 Bit 위치에 따라 priority가 결정된다.
  • ③ DAISY CHAIN 방식에서는 회로 결선 상태에 의해 priority가 결정된다.
  • ④ polling 방식의 결점은 interrupt가 많을 때 시간이 많이 소요된다.

등록된 댓글이 없습니다.
15. 컴퓨터와 계측기 사이의 데이터 전송용 표준 인터페이스 규약은?
  • ① RS-422
  • ② RS-232C
  • ③ IEEE-488
  • ④ CENTRONICS

등록된 댓글이 없습니다.
16. CAD 작업시 회로도(Capture)의 설계 순서가 옳은 것은?
  • ① 도면의 디자인(Schematic Design) → 부품의 참조 값 정의(Annotate) → 설계규칙 검사(Design Rules Check) → 속성의 갱신(Update Properties) → 설계도면의 저장(Save Design) → 네트리스트의 생성(Create Netlist)
  • ② 도면의 디자인(Schematic Design) → 설계규칙 검사(Design Rules Check) → 부품의 참조 값 정의(Annotate) → 설계도면의 저장(Save Design) → 속성의 갱신(Update Properties) → 네트리스트의 생성(Create Netlist)
  • ③ 도면의 디자인(Schematic Design) → 부품의 참조 값 정의(Annotate) → 속성의 갱신(Update Properties) → 설계규칙 검사(Design RulesCheck) → 설계도면의 저장(Save Design) → 네트리스트의 생성(Create Netlist)
  • ④ 도면의 디자인(Schematic Design) → 속성의 갱신(Update Properties) → 설계규칙 검사 Design Rules Check) → 설계도면의 저장(Save Design) → 부품의 참조 값 정의(Annotate) → 네트리스트의 생성(CreateNetlist)

등록된 댓글이 없습니다.
17. 0.1[H]의 코일과 20[Ω]의 저항의 적분회로에서 전압이 12[V]인 전지를 인가시 전류가 최종 값의 63[%]에 달할 때 시간은 몇 [ms]인가?
  • ① 1[ms]
  • ② 5[ms]
  • ③ 10[ms]
  • ④ 15[ms]

등록된 댓글이 없습니다.
18. 마이크로폰의 종류 중 양지향성을 갖는 것은?
  • ① MC형 마이크로폰
  • ② 리본형 마이크로폰
  • ③ 크리스털형 마이크로폰
  • ④ 가동코일형 마이크로폰

등록된 댓글이 없습니다.
19. 정전압 회로에서 무부하일 때의 출력전압을 VNL전부하일 때의 출력전압을 VFL 이라고 하면 부하 전압변동률은?
  • ① 
  • ② 
  • ③
  • ④

등록된 댓글이 없습니다.
20. 입력 잡음의 영향을 줄이기 위하여 비교기에 히스테리시스 기능을 추가한 것은?
  • ① 특수 OTA
  • ② 가산 증폭기
  • ③ 격리 증폭기
  • ④ 시미트 트리거

등록된 댓글이 없습니다.
2과목 : 임의구분
21. 최대 컬렉터 손실에 대한 설명 중 옳은 것은?
  • ① 열 저항에 비례한다.
  • ② 주위온도에 비례한다.
  • ③ 주위온도에 반비례한다.
  • ④ 주위온도와 관계없다.

등록된 댓글이 없습니다.
22. 다음 명령 중 번지 필드가 필요 없는 명령은?
  • ① 데이터 전송 명령
  • ② 산술 명령
  • ③ 스킵(skip) 명령
  • ④ 서브루틴 call 명령

등록된 댓글이 없습니다.
23. SRAM에 대한 설명으로 옳은 것은?
  • ① Access 속도가 DRAM보다 빠르다.
  • ② 전력소비가 DRAM에 비해 적다.
  • ③ 주기적으로 재충전이 필요하다.
  • ④ 가격이 DRAM에 비해 싸다.

등록된 댓글이 없습니다.
24. 계기착륙방식(ILS) 중 수평 위치의 정확한 코스를 알려주는 로컬라이저 비컨국의 변조 주파수는?
  • ① 100[Hz], 150[hz]
  • ② 90[Hz], 150[Hz]
  • ③ 90[Hz], 120[Hz]
  • ④ 150[Hz], 300[Hz]

등록된 댓글이 없습니다.
25. 다음 논리회로와 등가인 논리회로는?
  • ① 
  • ② 
  • ③
  • ④

등록된 댓글이 없습니다.
26. 콘덴서의 전위차와 축적된 에너지와의 관계식을 도형으로 나타내면?
  • ① 직선
  • ② 타원
  • ③ 포물선
  • ④ 원

등록된 댓글이 없습니다.
27. JK 플립플롭에서 J=1, K=1일 때 클록 펄스가 들어가면 출력 Q는?
  • ① 0
  • ② 1
  • ③ Q
  • ④ Q'

등록된 댓글이 없습니다.
28. 동기식 계수기의 특징으로 옳지 않은 것은?
  • ① 동작속도가 고속이다.
  • ② 설계가 어렵고 불규칙적이다.
  • ③ 클록발진기가 별도로 필요하다.
  • ④ 회로가 복잡하고 주로 큰 시스템에 사용된다.

등록된 댓글이 없습니다.
29. 영상처리시스템의 입력장치에 해당하지 않는 것은?
  • ① 스캐너
  • ② 디지털 카메라
  • ③ 비디오카메라
  • ④ 소프트 카피

등록된 댓글이 없습니다.
30. 다음 중 전달함수를 정의할 때 가장 옳게 나타낸 것은?
  • ① 입력만을 고려한다.
  • ② 모든 초기 값을 고려한다.
  • ③ 주파수 특성만을 고려한다.
  • ④ 모든 초기 값을 0으로 한다.

등록된 댓글이 없습니다.
31. LC 발진기에 해당되지 않는 것은?
  • ① 클랩 발진기
  • ② 이상 발진기
  • ③ 콜피츠 발진기
  • ④ 하트레이 발진기

등록된 댓글이 없습니다.
32. CPU의 산술논리연산장치는?
  • ① PC
  • ② ACC
  • ③ ALU
  • ④ SP

등록된 댓글이 없습니다.
33. 어떤 회사는 8개의 장치가 완전히 연결된 Mesh network를 가지고 있다. 필요한 케이블 수는 몇 개인가?
  • ① 4
  • ② 7
  • ③ 28
  • ④ 56

등록된 댓글이 없습니다.
34. 다음 오류제어방식 중 재전송 요청을 하지 않고 수신측에서 검출도니 오류를 수신측에서 정정하는 자기정정방식은?
  • ① 수평 패리티 방식
  • ② 군계수 검사방식
  • ③ 중복순환검사 방식
  • ④ 해밍부호 방식

등록된 댓글이 없습니다.
35. 그림의 회로에서 5[Ω]의 저항에 흐르는 전류는 몇 [A]인가?
  • ① 1[A]
  • ② 2[A]
  • ③ 3[A]
  • ④ 4[A]

등록된 댓글이 없습니다.
36. 마이크로컴퓨터가 수행할 수 있는 기능이 아닌 것은?
  • ① 사고기능
  • ② 연산기능
  • ③ 제어기능
  • ④ 기억기능

등록된 댓글이 없습니다.
37. 2헤드 VCR과 4헤드 VCR의 설명으로 옳지 않은 것은? (단, VCR은 동일 기종으로 간주함)
  • ① 영상신호의 기록방식은 헤드 수와 무관하게 동일하다.
  • ② 표준(Standard Play) 모드에서 영상신호의 재생방식은 서로 동일하다.
  • ③ 표준(Standard Play) 모드에서 4헤드 방식이 2헤드 방식보다 재생 화질이 더 좋다.
  • ④ 일시정지(Still) 모드에서 4헤드 방식이 2헤드 방식보다 영상처리 과정이 복잡하다.

등록된 댓글이 없습니다.
38. 다음 중 번지(address)를 지정해서 그 내용을 자유롭게 읽어 낼 수 있고, 써넣을 수도 있는 메모리는?
  • ① ROM
  • ② RAM
  • ③ PROM
  • ④ CORE

등록된 댓글이 없습니다.
39. 의 라플라스 변환을 하면? (단, X(0+)=0이다.)
  • ① 
  • ② 
  • ③
  • ④

등록된 댓글이 없습니다.
40. 여러 개의 입ㆍ출력장치를 제어할 수 있는 채널은?
  • ① I/O channel
  • ② duplex channel
  • ③ multiplexer channel
  • ④ register channel

등록된 댓글이 없습니다.
3과목 : 임의구분
41. 유전가열에 대한 설명 중 옳지 않은 것은?
  • ① 전원을 끊어도 가열은 계속된다.
  • ② 내부가열이므로 표면의 손상이 없다.
  • ③ 주파수가 높을수록 전력소비도 증가한다.
  • ④ 유전손에 의한 전력소비는 정전용량에 비례한다.

등록된 댓글이 없습니다.
42. JK 플립플롭을 이용하여 J와 K입력 사이를 NOT 게이트로 연결한 플립플롭은?
  • ① RST형 플립플롭
  • ② RS형 플립플롭
  • ③ D형 플립플롭
  • ④ T형 플립플롭

등록된 댓글이 없습니다.
43. 2진수 11110010을 16진수로 표현하면?
  • ① F2
  • ② 152
  • ③ 362
  • ④ 6A

등록된 댓글이 없습니다.
44. 초음파의 에너지를 크게 했을 때 일어나는 현상이 아닌 것은?
  • ① 공동현상
  • ② 산화작용
  • ③ 발광작용
  • ④ 입자의 집합작용

등록된 댓글이 없습니다.
45. 고주파 유전 가열에 대한 설명으로 옳지 않은 것은?
  • ① 전원을 끊으면 가열은 즉시 정지하여 열의 이용이 쉽다.
  • ② 고주파 용접, 음식물의 조리 등에 응용된다.
  • ③ 금속의 표면 가열이 쉽게 이루어진다.
  • ④ 전원주파수가 높을수록 분자의 방향 전환속도가 빠르게 되어 전력소비도 증가한다.

등록된 댓글이 없습니다.
46. 콘덴서 두 극판 사이의 간격이 d[m]이고, 전압이 V[V]이다. 이 극판 사이에 전하 Q[C]의 입자 받는 힘은?
  • ① 
  • ② 
  • ③
  • ④

등록된 댓글이 없습니다.
47. 같은 보빈 위에 동일한 권수로 인덕턴스 L[H]의 코일 2개를 접근해서 감고 이것을 직렬로 접속했을 때 합성 인덕턴스는? (단, 결합계수는 0.8이다.)
  • ① 0.2L[H]
  • ② 0.4L[H]
  • ③ 3.6L[H]
  • ④ 3.8L[H]

등록된 댓글이 없습니다.
48. 합성 동기신호에서 수평 동기신호를 분리하는데 사용하는 회로는?
  • ① 미분회로
  • ② 적분회로
  • ③ 디앰퍼시스회로
  • ④ 프리앰퍼시스회로

등록된 댓글이 없습니다.
49. 다음 중 녹음 또는 재생이라는 기계적인 방법을 거친 경우에 나타나는 현상으로 재생음이 떨리 나 탁해지는 원인이 되는 것은?
  • ① S/N비
  • ② 고조파 왜곡
  • ③ 에코(잔향)
  • ④ 와우플러터(wow and flutter)

등록된 댓글이 없습니다.
50. V1(s)를 입력, V2(s)를 출력이라 할 때, 다음 회로의 전달함수는? (단, C1=1[F], L1=1[H]이다.)
  • ① 
  • ② 
  • ③
  • ④

등록된 댓글이 없습니다.
51. 레이저(laser)에 관한 설명 중 가장 옳지 않은 것은?
  • ① 주파수 폭이 매우 좁은 단색광이다.
  • ② 사인파의 일종으로 파장이 매우 짧다.
  • ③ 전자파의 유도 방출로 빛을 발생한다.
  • ④ 레이저의 종류에는 고체와 액체 레이저만 있다.

등록된 댓글이 없습니다.
52. 음(소리)의 3요소 가운데 그 중 하나를 설명한 것은?
  • ① 소리의 반사에 의한 간접 음이 잔향이다.
  • ② 높은 주파수의 소리일수록 흡수되는 성질이 강하다.
  • ③ 낮은 주파수의 소리일수록 반사하는 성질이 강하다.
  • ④ 소리의 높이는 기본 주파수 또는 파장에 의하여 정해진다.

등록된 댓글이 없습니다.
53. 펄스진폭변조(PAM)와 펄스위상변조(PPM)를 비교하여 설명한 것 중 옳지 않은 것은?
  • ① 신호대잡음비(S/N)는 PAM쪽이 뒤떨어진다.
  • ② 채널수가 같은 경우 PAM쪽이 펄스폭을 더욱 크게 할 수 있다.
  • ③ 두 변조방식 모두 다중통신에 적합하다.
  • ④ PPM이 채널수를 더 많이 할 수 있다.

등록된 댓글이 없습니다.
54. 프로토콜의 기능에 관한 설명 중 옳지 않은 것은?
  • ① 엔티티간 긴 메시지를 전송할 때는 보통 전송이 용이하도록 세분화하여 전송하는 과정을 캡슐화(encapsulation)라고 한다.
  • ② PDU들을 원래의 순서대로 복원하여 재조립하기 위해 PDU에 일련번호를 지정하며 수신측에서는 이 일련번호를 이용하여 순서를 재조정하는 것을 순서 결정(sequence)이라고 한다.
  • ③ 수신 개체는 송신 개체에서 보내는 데이터 전송량이나 전송속도 등을 조절하는데 이를 흐름 제어(flow control)라고 한다.
  • ④ 송신측 엔티티와 수신측 엔티티 간에 타이밍을 맞추는 기능, 즉 2개의 엔티티가 같은 상태를 유지하는 것을 동기화(synchronization)라고 한다.

등록된 댓글이 없습니다.
55. 검사의 분류 방법 중 검사가 행해지는 공정에 의한 분류에 속하는 것은?
  • ① 관리 샘플링검사
  • ② 로트별 샘플링검사
  • ③ 전수검사
  • ④ 출하검사

등록된 댓글이 없습니다.
56. 다음 중 브레인스토밍(Brainstorming)과 가장 관계가 깊은 것은?
  • ① 파레토도
  • ② 히스토그램
  • ③ 회귀분석
  • ④ 특성요인도

등록된 댓글이 없습니다.
57. 단계여유(slack)의 표시로 옳은 것은? (단, TE는 가장 이른 예정일, TL은 가장 늦은 예정일, TF는 총 여유시간, FF는 자유여유시간 이다.)
  • ① TE - TL
  • ② TL - TE
  • ③ FF - TF
  • ④ TE - TF

등록된 댓글이 없습니다.
58. c 관리도에서 k=20인 군의 총 부적합수 합계는 58이었다. 이 관리도의 UCL, LCL을 계산하면 얼마인가?
  • ① UCL = 2.90, LCL = 고려하지 않음
  • ② UCL = 5.90, LCL = 고려하지 않음
  • ③ UCL = 6.92, LCL = 고려하지 않음
  • ④ UCL = 8.01, LCL = 고려하지 않음

등록된 댓글이 없습니다.
59. 테일러(F.W. Taylor)에 의해 처음 도입된 방법으로 작업시간을 직접 관측하여 표준시간을 설정하는 표준시간 설정기법은?
  • ① PTS법
  • ② 적자료법
  • ③ 표준자료법
  • ④ 스톱워치법

등록된 댓글이 없습니다.
60. 공정 중에 발생하는 모든 작업, 검사, 운반, 저장, 정체 등이 도식화 된 것이며 또한 분석에 필요하다고 생각되는 소요시간, 운반거리 등의 정보가 기재된 것은?
  • ① 작업분석(Operation Analysis)
  • ② 다중활동분석표(Multiple Activity Chart)
  • ③ 사무공정분석(Form Process Chart)
  • ④ 유통공정도(Flow Process Chart)

등록된 댓글이 없습니다.
