9급 지방직 공무원 서울시 건축구조(2019. 6. 15.) 시험일자 : 2019년 6월 15일

1. 콘크리트 쉘과 절판구조물의 설계 방법으로 가장 옳지 않은 것은? (단, fck는 콘크리트의 설계기준압축강도이다.)
(정답률: 59.26%, 16/27)
  • ① 얇은 쉘의 내력을 결정할 때, 탄성거동으로 가정할 수 있다.
  • ② 쉘 재료인 콘크리트 포아송비의 효과는 무시할 수 있다.
  • ③ 수치해석 방법을 사용하기 전, 설계의 안전성 확보를 확인하여야 한다.
  • ④ 막균열이 예상되는 영역에서 균열과 같은 방향에 대한 콘크리트의 공칭압축강도는 0.5fck이어야 한다.

등록된 댓글이 없습니다.
2. 그림과 같이 높이 h인 옹벽 저면에서의 주동토압 PA 및 옹벽 전체에 작용하는 주동토압의 합력 HA의 값은? (단, γ는 흙의 단위중량, KA는 흙의 주동토압계수이다.)
(정답률: 38.1%, 8/21)
  • ① PA=KAγh2, HA=1/3KAh3
  • ② PA=KAγh, HA=1/3KAh2
  • ③ PA=KAγh2, HA=1/2KAh3
  • ④ PA=KAγh, HA=1/2KAh2

등록된 댓글이 없습니다.
3. 건축물 기초구조에서 현장타설콘크리트말뚝에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 68.18%, 15/22)
  • ① 현장타설콘크리트말뚝의 단면적은 전 길이에 걸쳐 각 부분의 설계단면적 이하여서는 안 된다.
  • ② 현장타설콘크리트말뚝의 선단부는 지지층에 확실히 도달시켜야 한다.
  • ③ 현장타설콘크리트말뚝은 특별한 경우를 제외하고 주근은 4개 이상 또는 설계단면적의 0.15% 이상으로 하고 띠철근 또는 나선철근으로 보강하여야 한다.
  • ④ 현장타설콘크리트말뚝을 배치할 때 그 중심 간격은 말뚝머리 지름의 2.0배 이상 또는 말뚝머리 지름에 1,000mm를 더한 값 이상으로 한다.

등록된 댓글이 없습니다.
4. 3층 규모의 경골목조건축물의 내력벽 설계에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 29.17%, 7/24)
  • ① 내력벽 사이의 거리를 10m로 설계한다.
  • ② 내력벽의 모서리 및 교차부에 각각 2개의 스터드를 사용하도록 설계한다.
  • ③ 3층은 전체 벽면적에 대한 내력벽면적의 비율을 25%로 설계한다.
  • ④ 지하층 벽을 조적조로 설계한다.

등록된 댓글이 없습니다.

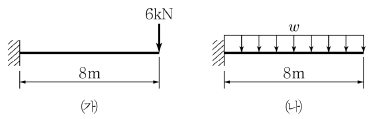

5. 그림과 같은 캔틸레버보 (가)에서 집중하중에 의해 자유단에 처짐이 발생하였다. 캔틸레버보 ㈏에서 보 (가)와 동일한 처짐을 발생시키기 위한 등분포하중(w)은? (단, 캔틸레버보 (가)와 (나)의 재료와 단면은 동일하다.)
(정답률: 29.17%, 7/24)
  • ① 2kN/m
  • ② 4kN/m
  • ③ 8kN/m
  • ④ 16kN/m

등록된 댓글이 없습니다.
6. 활하중의 저감에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 88.24%, 15/17)
  • ① 지붕활하중을 제외한 등분포활하중은 부재의 영향 면적이 36m2 이상인 경우 기본등분포활하중에 활하중저감계수(C)를 곱하여 저감할 수 있다.
  • ② 활하중 12kN/m2 이하의 공중집회 용도에 대해서는 활하중을 저감할 수 없다.
  • ③ 영향면적은 기둥 및 기초에서는 부하면적의 4배, 보 또는 벽체에서는 부하면적의 2배, 슬래브에서는 부하 면적을 적용한다.
  • ④ 1방향 슬래브의 영향면적은 슬래브 경간에 슬래브 폭을 곱하여 산정한다. 이때 슬래브 폭은 슬래브 경간의 1.5배 이하로 한다.

등록된 댓글이 없습니다.
7. 내진설계범주 및 중요도에 따른 건축물의 내진설계에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 53.85%, 7/13)
  • ① 산정된 설계스펙트럼가속도 값에 의하여 내진설계 범주를 결정한다.
  • ② 종합병원의 중요도계수(IE)는 1.5를 사용한다.
  • ③ 소규모 창고의 허용층간변위(△a)는 해당 층고의 2.0%이다.
  • ④ 내진설계범주 ‘C’에 해당하는 25층의 정형 구조물은 등가정적해석법을 사용하여야 한다.

등록된 댓글이 없습니다.
8. 현장재하실험 중 콘크리트구조의 재하실험에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 73.33%, 11/15)
  • ① 하나의 하중배열로 구조물의 적합성을 나타내는 데 필요한 효과(처짐, 비틀림, 응력 등)들의 최댓값을 나타내지 못한다면 2종류 이상의 실험하중의 배열을 사용하여야 한다.
  • ② 재하할 실험하중은 해당 구조부분에 작용하고 있는 고정하중을 포함하여 설계하중의 85%, 즉 0.85(1.2D+1.6L) 이상이어야 한다.
  • ③ 처짐, 회전각, 변형률, 미끄러짐, 균열폭 등 측정값의 기준이 되는 영점 확인은 실험하중의 재하 직전 2시간 이내에 최초 읽기를 시행하여야 한다.
  • ④ 전체 실험하중은 최종 단계의 모든 측정값을 얻은 직후에 제거하며 최종 잔류측정값은 실험하중이 제거된 후 24시간이 경과하였을 때 읽어야 한다.

등록된 댓글이 없습니다.

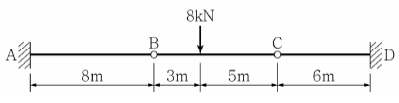

9. 그림과 같이 경간 사이에 두 개의 힌지가 있으며, 8kN의 집중하중을 받는 양단 고정보가 있다. 이 보의 A, D지점에 발생하는 휨모멘트는? (순서대로 A, D)
(정답률: 18.18%, 2/11)
  • ① 24kN·m, 30kN·m
  • ② 30kN·m, 24kN·m
  • ③ 18kN·m, 40kN·m
  • ④ 40kN·m, 18kN·m

등록된 댓글이 없습니다.
10. 그림과 같이 직사각형 변단면을 갖는 보에서, A지점의 단면에 발생하는 최대 휨응력은? (단, 보의 폭은 20mm로 일정하다.)
(정답률: 18.18%, 2/11)
  • ① 25N/mm2
  • ② 36N/mm2
  • ③ 48N/mm2
  • ④ 50N/mm2

등록된 댓글이 없습니다.
11. 지진력에 저항하는 철근콘크리트 구조물의 재료에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 84.62%, 11/13)
  • ① 콘크리트의 설계기준압축강도는 21MPa 이상이어야 한다.
  • ② 지진력에 의한 휨모멘트 및 축력을 받는 특수모멘트 골조에 사용하는 주철근의 설계기준항복강도는 600MPa까지 허용된다.
  • ③ 강재를 제작한 공장에서 계측한 실제 항복강도가 공칭항복강도를 120MPa 이상 초과해야 한다.
  • ④ 실제 항복강도에 대한 실제 극한인장강도의 비가 1.25 이상이어야 한다.

등록된 댓글이 없습니다.
12. 콘크리트구조에서 사용하는 강재에 대한 설명으로 가장 옳지 않은 것은? (단, db는 철근, 철선 또는 프리스트레싱 강연선의 공칭지름이다.)
(정답률: 64.29%, 9/14)
  • ① 확대머리 전단스터드에서 확대머리의 지름은 전단 스터드 지름의 √10배 이상이어야 한다.
  • ② 철근, 철선 및 용접철망의 설계기준항복강도(fy)가 400MPa를 초과하여 뚜렷한 항복점이 없는 경우 fy값을 변형률 0.002에 상응하는 응력값으로 사용하여야 한다.
  • ③ 확대머리철근에서 철근 마디와 리브의 손상은 확대 머리의 지압면부터 2db를 초과할 수 없다.
  • ④ 철근은 아연도금 또는 에폭시수지 피복이 가능하다.

등록된 댓글이 없습니다.

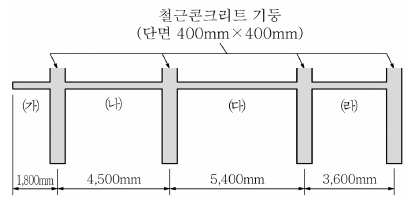

13. 그림은 3경간 구조물의 단면을 나타낸 것이다. 1방향 슬래브 (가)~(라) 중 처짐 계산이 필요한 것을 모두 고른 것은? (단, 리브가 없는 슬래브이며, 두께는 150mm이고, 콘크리트의 설계기준압축강도는 21MPa이며, 철근의 설계기준항복강도는 400MPa이다.)
(정답률: 61.54%, 8/13)
  • ① (가)
  • ② (가), (나)
  • ③ (가), (다)
  • ④ (나), (라)

등록된 댓글이 없습니다.
14. 특수철근콘크리트 구조벽체를 연결하는 연결보의 설계에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 54.55%, 6/11)
  • ① 세장비(ln/h)가 3인 연결보는 경간 중앙에 대칭인 대각선 다발철근으로 보강할 수 있다.
  • ② 대각선 다발철근은 최소한 4개의 철근으로 이루어져야 한다.
  • ③ 대각선 철근을 감싸주는 횡철근 간격은 철근 지름의 8배를 초과할 수 없다.
  • ④ 대각선 다발철근이 연결보의 공칭휨강도에 기여하는 것으로 볼 수 있다.

등록된 댓글이 없습니다.
15. <보기>는 건축물의 각 구조 부재별 피복두께를 나타낸 것이다. ㉠~㉢ 중 올바르게 제시된 값들을 모두 고른 것은? [단, 프리스트레스하지 않는 부재의 현장치기 콘크리트이며, 콘크리트의 설계기준압축강도(fck)는 40MPa이다.]
(정답률: 55.56%, 5/9)
  • ① ㉠, ㉡
  • ② ㉠, ㉢
  • ③ ㉡, ㉢
  • ④ ㉠, ㉡, ㉢

등록된 댓글이 없습니다.
16. 보통중량콘크리트 파괴계수를 고려할 때, 단면 폭 b 및 단면 높이 h인 직사각형 콘크리트 단면의 휨균열 모멘트 Mcr 의 값은? (단, fck는 콘크리트의 설계기준 압축강도이며, 처짐은 단면 높이 방향으로 발생하는 것으로 가정한다.)
(정답률: 54.55%, 6/11)
  • ① Mcr = 0.105bh2√fck
  • ② Mcr = 0.205bh3√fck
  • ③ Mcr = 0.305bh2√fck
  • ④ Mcr = 0.405bh3√fck

등록된 댓글이 없습니다.
17. 강구조의 인장재 설계에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 63.64%, 7/11)
  • ① 총단면의 항복한계상태를 계산할 때의 인장저항 계수(øt)는 0.9이다.
  • ② 인장재의 설계인장강도는 총단면의 항복한계상태와 유효순단면의 파단한계상태에 대해 산정된 값 중 큰 값으로 한다.
  • ③ 유효순단면의 파단한계상태를 계산할 때의 인장저항계수(øt)는 0.75이다.
  • ④ 유효순단면적을 계산할 때 단일ㄱ형강, 쌍ㄱ형강, T형강 부재의 접합부는 전단지연계수가 0.6 이상이어야 한다. 다만, 편심효과를 고려하여 설계하는 경우 0.6보다 작은 값을 사용할 수 있다.

등록된 댓글이 없습니다.
18. 강구조 접합부 설계에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 80%, 8/10)
  • ① 접합부의 설계강도를 35kN으로 한다.
  • ② 높이 50m인 다층구조물의 기둥이음부에 마찰접합을 사용한다.
  • ③ 응력 전달 부위의 겹침이음 시 2열로 필릿용접한다.
  • ④ 고장력볼트(M22)의 구멍중심 간 거리를 60mm로 한다.

등록된 댓글이 없습니다.
19. 강구조 매입형 합성부재의 구조제한에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 90%, 9/10)
  • ① 강재코어의 단면적은 합성기둥 총단면적의 1% 이상으로 한다.
  • ② 횡방향철근의 중심 간 간격은 직경 D10의 철근을 사용할 경우에는 300mm 이하, 직경 D13 이상의 철근을 사용할 경우에는 400mm 이하로 한다.
  • ③ 횡방향 철근의 최대 간격은 강재코어의 설계기준 공칭항복강도가 450MPa 이하인 경우에는 부재단면에서 최소크기의 0.25배를 초과할 수 없다.
  • ④ 연속된 길이방향철근의 최소철근비(psr)는 0.004로 한다.

등록된 댓글이 없습니다.
20. 그림과 같은 정정트러스에 집중하중이 작용할 때 A부재와 B부재에 발생하는 부재력은? (단, 모든 부재의 단면적은 동일하며, 좌측 상단부 지점은 회전단이고, 좌측 하단부 지점은 이동단이다.) (순서대로 A부재, B부재)
(정답률: 50%, 4/8)
  • ① 20.0kN, 40.0kN
  • ② 40.0kN, 20.0kN
  • ③ 40.0kN, 60.0kN
  • ④ 60.0kN, 40.0kN

등록된 댓글이 없습니다.
