9급 지방직 공무원 서울시 기계일반(2019. 6. 15.) 시험일자 : 2019년 6월 15일

1. x면에 작용하는 수직응력 σx=100MPa, y면에 작용하는 수직응력 σy=100MPa, x방향의 단면에서 작용하는 y방향 전단응력 τxy=20MPa일 때, 주응력 σ1, σ2의 값[MPa]은?
(정답률: 40%, 2/5)
  • ① 120MPa, 80MPa
  • ② -100MPa, 300MPa
  • ③ -300MPa, 500MPa
  • ④ 220MPa, 180MPa

등록된 댓글이 없습니다.
2. 그림과 같은 단순보(simple beam)에서 중앙 C점에서의 전단력 V와 굽힘모멘트 M의 값은? (단, 보의 자중은 무시한다.)
(정답률: 75%, 3/4)
  • ① V=0, M=ω0l2/4
  • ② V=0, M=ω0a2/2
  • ③ V=ω0a, M=ω0a2/4
  • ④ V=ω0a, M=ω0a2/2

등록된 댓글이 없습니다.
3. <보기>의 ㈎와 ㈏에 해당하는 것을 순서대로 바르게 나열한 것은?
(정답률: 42.86%, 3/7)
  • ① 항복강도, 극한강도
  • ② 극한강도, 항복강도
  • ③ 항복강도, 탄성한도
  • ④ 극한강도, 탄성한도

등록된 댓글이 없습니다.
4. 그림과 같이 상태 1에서 상태 2로 변화하는 이상 기체 상태변화의 이름과 상호 관계를 옳게 짝지은 것은?
(정답률: 57.14%, 4/7)
  • ① 등온변화, v1T2=v2T1
  • ② 정압변화, v1T2=v2T1
  • ③ 정압변화, p1T2=p2T1
  • ④ 정적변화, p1T2=p2T1

등록된 댓글이 없습니다.
5. 습증기의 건도는 액체와 증기의 혼합물 질량에 대한 포화증기 질량의 비로 나타낸다. 어느 1kg의 습증기의 건도가 0.6일 때, 이 습증기의 엔탈피의 값[kJ/kg]은? (단, 포화액체의 엔탈피는 500kJ/kg이며, 포화증기의 엔탈피는 2,000kJ/kg으로 계산한다.)
(정답률: 75%, 3/4)
  • ① 1,200kJ/kg
  • ② 1,400kJ/kg
  • ③ 1,700kJ/kg
  • ④ 2,300kJ/kg

등록된 댓글이 없습니다.
6. 기압계의 수은 눈금이 750mm이고, 중력 가속도 g=10m/s2인 지점에서 대기압의 값[kPa]은? (단, 수은의 온도는 10℃이고, 이때의 밀도는 10,000kg/m3로 한다.)
(정답률: 0%, 0/1)
  • ① 75kPa
  • ② 150kPa
  • ③ 300kPa
  • ④ 750kPa

등록된 댓글이 없습니다.
7. 아주 매끄러운 원통관에 흐르는 공기가 층류유동일 때, 레이놀드 수(Reynolds number)는 공기의 밀도, 점성계수와 어떤 관계에 있는가?
(정답률: 71.43%, 5/7)
  • ① 공기의 밀도와 점성계수 모두와 반비례 관계를 갖는다.
  • ② 공기의 밀도와 점성계수 모두와 비례 관계를 갖는다.
  • ③ 공기의 밀도에는 반비례하고, 점성계수에는 비례한다.
  • ④ 공기의 밀도에는 비례하고, 점성계수에는 반비례한다.

등록된 댓글이 없습니다.
8. 압력이 600kPa, 비체적이 0.1m3/kg인 유체가 피스톤이 부착된 실린더 내에 들어 있다. 피스톤은 유체의 비체적이 0.4m3/kg이 될 때까지 움직이고, 압력은 일정하게 유지될 때 유체가 한 일의 값[kJ/kg]은? (단, 피스톤이 움직일 때 마찰은 없으며, 이 과정은 등압가역과정이라 가정한다.)
(정답률: 100%, 4/4)
  • ① 60kJ/kg
  • ② 120kJ/kg
  • ③ 180kJ/kg
  • ④ 240kJ/kg

등록된 댓글이 없습니다.
9. 아크 용접의 이상 현상 중 용접 전류가 크고 용접 속도가 빠를 때 발생하는 현상으로 가장 옳은 것은?
(정답률: 55.56%, 5/9)
  • ① 오버랩
  • ② 스패터
  • ③ 용입 불량
  • ④ 언더 컷

등록된 댓글이 없습니다.
10. <보기>의 설명에 해당하는 용접 방법으로 가장 옳은 것은?
(정답률: 20%, 1/5)
  • ① 업셋 용접(upset welding)
  • ② 프로젝션 용접(projection welding)
  • ③ 스터드 용접(stud welding)
  • ④ 시임 용접(seam welding)

등록된 댓글이 없습니다.
11. 선반(lathe)으로 직경 50mm, 길이 200mm인 재료를 200rpm으로 가공했을 때, 주분력이 400N이었다. 이때의 절삭동력의 값[kW]은? (단, 1kW=1kN·m/s이고, 원주율 π=3으로 간주한다.)
(정답률: 0%, 0/2)
  • ① 0.2kW
  • ② 0.4kW
  • ③ 0.6kW
  • ④ 0.8kW

등록된 댓글이 없습니다.
12. 소성가공에서 직접(전방)압출과 간접(후방)압출을 구분하는 기준에 대한 설명으로 가장 옳은 것은?
(정답률: 50%, 3/6)
  • ① 램(ram)의 진행방향과 제품의 진행방향에 따라 구분한다.
  • ② 램(ram)과 컨테이너(container) 사이의 마찰에 따라 구분한다.
  • ③ 압출 다이(die)의 전후 위치에 따라 구분한다.
  • ④ 압출 다이(die)와 컨테이너(container)의 접촉 상태에 따라 구분한다.

등록된 댓글이 없습니다.
13. 보통선반의 구조에 대한 설명으로 가장 옳지 않은 것은?
(정답률: 25%, 2/8)
  • ① 주축대: 공작물을 고정하며 회전시키는 장치
  • ② 왕복대:주축에서 운동을 전달 받아 이송축까지 전달하는 장치
  • ③ 심압대: 공작물의 한 쪽 끝을 센터로 지지하는 장치
  • ④ 베드: 선반의 주요 부분을 얹는 부분

등록된 댓글이 없습니다.
14. 원통 용기 소재를 1차 드로잉률이 0.6, 재드로잉률이 0.8이 되도록 드로잉(drawing)을 실시하여 지름이 24mm인 원통 용기를 제작하였다. 처음 소재의 지름의 값[mm]은?
(정답률: 100%, 2/2)
  • ① 30mm
  • ② 40mm
  • ③ 50mm
  • ④ 60mm

등록된 댓글이 없습니다.

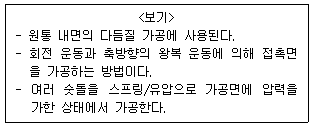

15. <보기>에서 설명한 특징을 모두 만족하는 입자가공 방법으로 가장 옳은 것은?
(정답률: 100%, 5/5)
  • ① 호닝(honing)
  • ② 전해 연마(electrolytic polishing)
  • ③ 버핑(buffing)
  • ④ 숏 피닝(shot peening)

등록된 댓글이 없습니다.
16. <보기>에서 구성인선(BUE : Built-Up Edge)을 억제하는 방법에 해당하는 것을 옳게 짝지은 것은?
(정답률: 100%, 4/4)
  • ① ㄴ, ㄹ, ㅁ
  • ② ㄱ, ㄴ, ㄷ, ㄹ
  • ③ ㄱ, ㄴ, ㄹ, ㅂ
  • ④ ㄷ, ㄹ, ㅁ

등록된 댓글이 없습니다.
17. 펌프 내 발생하는 공동현상을 방지하기 위한 설명으로 가장 옳지 않은 것은?
(정답률: 83.33%, 5/6)
  • ① 펌프의 설치 위치를 낮춘다.
  • ② 펌프의 회전수를 증가시킨다.
  • ③ 단흡입 펌프를 양흡입 펌프로 만든다.
  • ④ 흡입관의 직경을 크게 한다.

등록된 댓글이 없습니다.
18. 유량이 0.5m3/s이고 유효낙차가 5m일 때 수차에 작용할 수 있는 최대동력에 가장 가까운 값[PS]은? (단, 유체의 비중량은 1,000kgf/m3이다.)
(정답률: 100%, 2/2)
  • ① 15PS
  • ② 24.7PS
  • ③ 33.3PS
  • ④ 40PS

등록된 댓글이 없습니다.
19. 기하공차의 종류와 그 기호가 바르게 연결되지 않은 것은?
(정답률: 40%, 2/5)
  • ① 진원도,
  • ② 원통도,
  • ③ 동심도,
  • ④ 온흔들림,

등록된 댓글이 없습니다.
20. <보기>에서 가는 2점 쇄선이 사용되는 경우에 해당 하는 것을 옳게 짝지은 것은?
(정답률: 66.67%, 2/3)
  • ① ㄴ, ㄷ, ㅁ
  • ② ㄱ, ㄷ, ㄹ
  • ③ ㄱ, ㄴ, ㅁ
  • ④ ㄴ, ㄷ, ㄹ

등록된 댓글이 없습니다.
