컴퓨터응용밀링기능사(2011. 10. 9.) 시험일자 : 2011년 10월 9일

1과목 : 기계재료 및 요소
1. 강의 담금질에서 나타나는 조직 중 경도가 가장 높은 조직은?
  • ① 트루스타이트
  • ② 마텐자이트
  • ③ 소르바이트
  • ④ 오스테나이트

등록된 댓글이 없습니다.
2. 탄소강에 대한 설명으로 틀린 것은?
  • ① 탄소강은 Fe와 Cu의 합금이다.
  • ② 공석강, 아공석강, 과공석강으로 분류된다.
  • ③ Fe와 C의 합금으로 가단성을 가지고 있는 2원 합금이다.
  • ④ 코든 강의 기본이 되는 것으로 보통 탄소강으로 부른다.

등록된 댓글이 없습니다.
3. 아래 그림은 기어열에서 이수가 ZA=30, ZB=50, ZC=20,ZD=40 일 때 I 축을 1000 rpm 으로 회전시키면 III축의 회전수는 몇 rpm 인가?
  • ① 150
  • ② 300
  • ③ 600
  • ④ 1200

등록된 댓글이 없습니다.
4. 하중을 가했을 때 단위면적에 작용하는 힘의 크기를 무엇이라 하는가?
  • ① 응력
  • ② 변형률
  • ③ 탄성
  • ④ 소성

등록된 댓글이 없습니다.
5. 플라스틱 재료의 공통된 성질로서 옳지 못한 것은?
  • ① 열에 약하다.
  • ② 내식성 및 보온성이 있다.
  • ③ 표면경도가 금속재료에 비해 강하다.
  • ④ 가공 및 성형이 용이하고 대량생산이 가능하다.

등록된 댓글이 없습니다.
6. 다음 스프링 중에서 볼트의 머리와 중간재 사이 또는 너트와 중간재 사이에 사용하며 충격을 흡수하는 역할을 하는 것은?
  • ① 와이어 스프링
  • ② 토션바
  • ③ 와셔 스프링
  • ④ 벌류트 스프링

등록된 댓글이 없습니다.
7. 결합용 기계요소가 아닌 것은?
  • ① 축
  • ② 핀
  • ③ 리벳
  • ④ 볼트

등록된 댓글이 없습니다.
8. 88%의 Cu, 10% 의 Sn, 2%의 Zn이 함유된 합금으로 기계적 특성이나 내식성이 우수한 청동 합금은?
  • ① 네이벌 황동(Naval brass)
  • ② 애드미럴티 포금(Admiralty gun)
  • ③ 텔타 메탈(Delta Metal)
  • ④ 레드 브레스(Red brass)

등록된 댓글이 없습니다.
9. 용융상태의 주철에 마그네슘, 세륨, 칼슘 등을 첨가시켜 만든 주철은?
  • ① 합금주철
  • ② 구상흑연주철
  • ③ 칠드주철
  • ④ 가단주철

등록된 댓글이 없습니다.
10. 웜 기어의 특징이 아닌 것은?
  • ① 큰 감속비를 얻을 수 있다.
  • ② 역회전을 방지하는 기능이 있다.
  • ③ 물림이 조용하다.
  • ④ 전동 효율이 높다.

등록된 댓글이 없습니다.
11. 특수강에 일반적으로 사용되고 있는 중요한 합금 원소가 아닌 것은?
  • ① Ni, Cr
  • ② Cu, Hg
  • ③ W, Mo
  • ④ V, Co

등록된 댓글이 없습니다.
12. 다음 중 Al 에 1~1.5%의 Mn을 함유하는 Al-Mn 계 합금으로 가공성, 용접성이 좋으므로 저장탱크, 기름탱크 등에 쓰이는 것은?
  • ① 라우탈
  • ② 두랄루민
  • ③ 알민
  • ④ Y합금

등록된 댓글이 없습니다.
13. 내연기관과 같이 전달 토크의 변동이 많은 원동기에서 다른 기계로 동력을 전달하는 경우 또는 고속 회전으로 진동을 일으키는 경우에 베어링이나 축에 무리를 적게 하고 진동이나 충격을 완화시키기 위한 축이음은?
  • ① 고정 커플링(fixed coupling)
  • ② 플렉시블 커플링(flexible coupling)
  • ③ 올덤 커플링(oldham's coupling)
  • ④ 자재이음 (universal joint)

등록된 댓글이 없습니다.
14. 초경 합금에 대한 설명으로 맞는 것은?
  • ① 대표적인 절삭용 공구재료로서 일명 HSS(high speed steel)라. 함
  • ② 알루미나(Al2O3)를 주성분으로 소결시킨 일종의 도기
  • ③ Co - Cr - W를 금형에 주조 연마한 합금
  • ④ 금속탄화물을 고압으로 성형, 소결시킨 분말 야금 합금

등록된 댓글이 없습니다.
15. 그림과 같이 두께 4mm 인 강판을 한쪽 길이가 25mm 인 정사각형 구멍을 뚫기 위한 펀치의 전단 하중은 몇 kN인가?(단, 강판은 전단 응력이 300 N/㎟ 이상이면 전단된다)
  • ① 3
  • ② 12
  • ③ 30
  • ④ 120

등록된 댓글이 없습니다.
16. 스프링의 제도에 관한 설명으로 틀린 것은?
  • ① 코일 스프링의 종류와 모양만을 간략도로 나타내는 경우는 재료의 중심선만을 굵은 실선으로 도시한다.
  • ② 코일 부분의 양끝을 제외한 동일모양 부분의 일부를 생략할 때는 생략한 부분의 선지름을 중심선의 굵은 2점 쇄선으로 도시한다.
  • ③ 코일 스프링은 일반적으로 무하중인 상태로 그린다.
  • ④ 그림안에 기입하기 힘든 사항은 요목표에 표시한다.

등록된 댓글이 없습니다.
2과목 : 기계제도(절삭부분)
17. 기하공차의 종류 중에서 데이텀 없이 단독 형체로 기입할 수 있는 공차는?
  • ① 위치 공차
  • ② 자세 공차
  • ③ 모양 공차
  • ④ 흔들림 공차

등록된 댓글이 없습니다.
18. 표면거칠기 기호를 기입할 때 가공방법의 지시 기호가 바르게 연결된 것은?
  • ① D : 밀링가공
  • ② S : 선반가공
  • ③ M : 연삭가공
  • ④ B : 보링가공

등록된 댓글이 없습니다.
19. 맞물리는 1쌍의 기어의 간략도에서 보기의 기호는 어느 기어에 해당하는가?
  • ① 하이포이드 기어
  • ② 이중 헬리컬 기어
  • ③ 스파이럴 베벨기어
  • ④ 스크루 기어

등록된 댓글이 없습니다.
20. 상용하는 구멍 기준 끼워맞춤에서 다음 중 중간 끼워 맞춤에 해당하는 것은?
  • ① H7/e7
  • ② H7/k6
  • ③ H7/t6
  • ④ H7/r6

등록된 댓글이 없습니다.
21. 다음의 입체도에서 화살표 방향으로 보았을 때 투상한 도면으로 가장 적합한 것은?

등록된 댓글이 없습니다.
22. 보기 그림에서 대각선으로 나타낸 도면 중앙의 가는 실선 X 부분()의 설명으로 올바른 것은?
  • ① 사각형의 관통된 구멍임을 뜻한다.
  • ② 가공 완료 후의 열처리를 뜻한다.
  • ③ 가공 전의 모양이 다이아몬드형을 뜻한다.
  • ④ 가공 후의 모양이 평면임을 뜻한다.

등록된 댓글이 없습니다.
23. 다음 공유압 기호 중 누름-당김 버튼 조작방식을 나타낸 것은?

등록된 댓글이 없습니다.
24. 기계제도에서 선의 굵기가 굵은 실선인 것은?
  • ① 숨은선
  • ② 지시선
  • ③ 외형선
  • ④ 해칭선

등록된 댓글이 없습니다.
25. 기계 조립 도면에서 투상도의 일부분과 그 부분에 기입된 치수가 비례하지 않는 경우 이를 표시할 필요가 있을 때에는 어떻게 표시하는가?
  • ① 치수 위에 굵은 실선을 긋는다.
  • ② 치수 아래쪽에 굵은 실선을 긋는다.
  • ③ 다른 치수 보다 더 굵게 기입한다.
  • ④ 다른 치수 보다 더 크게 기입힌다.

등록된 댓글이 없습니다.
26. 보통 선반에서 사용하는 센터(center)에 관한 설명으로 틀린 것은?
  • ① 공작물을 지지하는 부속 장치로 탄소강, 고속도강, 특수 공구강으로 제작 후 열처리하여 사용한다.
  • ② 주축에 삽입하여 사용하는 회전 센터와 심압대 축에 삼입하는 정지 센터가 있다.
  • ③ 주축이나 심압축 구멍, 센터 자루 부분을 쟈르노 테이퍼로 되어 있다.
  • ④ 선단의 각도는 주로 60° 이나 대형 공작물에선 75° 나 90° 가 사용된다.

등록된 댓글이 없습니다.
27. 구성인선(built-up edge)에 대한 설명으로 틀린 것은?
  • ① 발생시 표면거칠기가 불향하게 된다.
  • ② 발생과정은 발생→성장→최대성장→분열→탈락 순서이다.
  • ③ 공구의 윗면 경사각을 작게 하고 절삭속도를 크게 하여 방지할 수 있다.
  • ④ 연성의 재료를 가공할 때 칩이 공구 선단에 융착되어 실제 절삭날의 역할을 하는 퇴적물이다.

등록된 댓글이 없습니다.
28. 길이가 짧고 테이퍼 각이 큰 공작물을 테이퍼 가공하는데 가장 적합한 방법은?
  • ① 심압대를 편위시키는 방법
  • ② 테이퍼 절삭장치를 사용하는 방법
  • ③ 복식 공구대를 경사시키는 방법
  • ④ 총형 바이트를 이용하는 방법

등록된 댓글이 없습니다.
29. 수평 밀링머신의 플레인 커터 작업에서 하향 절삭의 장점을 바르게 설명한 내용은?
  • ① 커터 날이 일감을 밀어 올리므로 기계에 무리를 주지 않는다.
  • ② 커터 날의 절삭 방향과 공작물의 이송 방향이 서로 반대이므로 백래시가 자연스럽게 없어진다.
  • ③ 커터 날에 마찰 작용이 적으므로 날의 마멸이 적고 수명이 길다.
  • ④ 절삭 침이 가공된 면에 쌓이지 않으므로 치수 정밀도가 좋다.

등록된 댓글이 없습니다.
30. 다음은 어떤 측정기의 특징들에 대한 설명인가?
  • ① 버니어 캘리퍼스
  • ② 마이크로미터
  • ③ 한계 게이지
  • ④ 다이얼 게이지

등록된 댓글이 없습니다.
3과목 : 기계공작법
31. 래핑에서 마무리 다듬질에 사용되는 가장 적합한 랩제는?
  • ① 알루미나
  • ② 산화크롬
  • ③ 탄화규소
  • ④ 산화철

등록된 댓글이 없습니다.
32. 밀링머신에서 정면커터로 공작물을 가공할 때, 절삭저항을 변화시키는 요소 중 가장 관련이 적은 것은?
  • ① 가공물의 재질
  • ② 절삭면적
  • ③ 절삭속도
  • ④ 밀링머신의 성능

등록된 댓글이 없습니다.
33. 머시닝센터에서 지름이 100mm인 밀링 커터로 가공물을 절삭하려 할 때, 커터의 회전수는 몇 rpm으로 하여야 하는가?(단, 절삭속도는 100m/min 이다.)
  • ① 259.5
  • ② 256
  • ③ 318.3
  • ④ 312

등록된 댓글이 없습니다.
34. 공구 마멸의 형태에서 윗면 경사각과 가장 밀접한 관계를 가지고 있는 것은?
  • ① 플랭크 마멸(flank wear)
  • ② 크레이터 마멸(crater wear)
  • ③ 치핑(chipping)
  • ④ 생크 마멸(shank wear)

등록된 댓글이 없습니다.
35. 다음 중 구동 방법에 의한 3차원 측정기의 분류가 아닌 것은?
  • ① 수동형
  • ② 자동형
  • ③ 기어형
  • ④ 조이스틱형

등록된 댓글이 없습니다.
36. 성형 연삭 작업을 할 때 숫돌바퀴의 질이 균일하지 못하거나 일감의 영향을 받아 숫돌바퀴의 형상이 변화되는데 이것을 정확한 형상으로 가공하는 작업을 무엇이라고 하는가?
  • ① 드레싱
  • ② 로딩
  • ③ 트루잉
  • ④ 그라인딩

등록된 댓글이 없습니다.
37. 평면 연삭기의 크기를 나타내는 방법으로 틀린 것은?
  • ① 테이블의 길이 × 폭
  • ② 숫돌의 최대지름 × 폭
  • ③ 테이블의 무게 × 높이
  • ④ 테이블의 최대 이송거리

등록된 댓글이 없습니다.
38. 선반의 종류별 용도에 대한 설명 중 틀린 것은?
  • ① 정면 선반 : 길이가 짧고 지름이 큰 공작물 절삭에 사용
  • ② 보통 선반 : 공작 기계 중에서 가장 많이 사용되는 범용 선반
  • ③ 탁상 선반 : 대형 공작물의 절삭에 사용
  • ④ 수직 선반 : 주축이 수직으로 되어 있으면 중향이 큰 공작물 가공에 사용

등록된 댓글이 없습니다.
39. 드릴링 머신의 가공 방법 중에서 접시머리 나사의 머리부를 묻히게 하기 위해 원뿔자리를 만드는 작업은?
  • ① 태핑
  • ② 스폿 페이싱
  • ③ 카운터 싱킹
  • ④ 카운터 보링

등록된 댓글이 없습니다.
40. 탭으로 암나사를 가공하기 위해서는 먼저 드릴로 구멍을 뚫고 탭 작업을 해야 하는데 M6×1.0의 탭을 가공하기 위한 드릴지름을 구하는 식으로 맞는 것은?(단, d = 드릴지름, M = 수나사의 바깥지름, P = 나사의 피치이다.)
  • ① d = M × P
  • ② d = M - P
  • ③ d = P - M
  • ④ d = M - 2P

등록된 댓글이 없습니다.
4과목 : CNC공작법 및 안전관리
41. 다음 중 공작기계의 일반적인 구비조건에 해당하지 않는 것은?
  • ① 가공된 제품의 정밀도를 높여야 한다.
  • ② 강성이 있고 가공 능률이 좋아야 한다.
  • ③ 융통성과 안전성이 있어야 한다.
  • ④ 동력손실과 유동성이 좋아야 한다.

등록된 댓글이 없습니다.
42. 다음 중 절삭 유제의 사용 목적이 아닌 것은?
  • ① 공작물의 열팽창 방지로 가공물의 치수 정밀도가 좋아 진다.
  • ② 절삭유와 공작물의 마찰에 의한 칩의 흐름을 방해한다.
  • ③ 절삭저항이 감소하고 공구의 수명을 연장한다.
  • ④ 다듬질면의 상처를 방지하므로 다듬질면이 좋아진다.

등록된 댓글이 없습니다.
43. 머시닝센터의 절대 좌표계를 나타내는 화면이다. 다음과 같은 설정화면의 좌표값으로 공구의 좌표값을 변경하고자 할 때 반자동(MDI)모드에 입력할 내용으로 적당한 것은?
  • ① G89 X0. Y0. Z10. ;
  • ② G90 X0. Y0. Z10. ;
  • ③ G91 X0. Y0. Z10. ;
  • ④ G92 X0. Y0. Z10. ;

등록된 댓글이 없습니다.
44. G96 S200 M03 ; 프로그램의 내용을 바르게 설명한 것은?
  • ① 주축회전수 200rpm으로 주축 역회전
  • ② 절삭속도 200m/min로 일정하게 주축 역회전
  • ③ 절삭속도 200m/min로 일정하게 주축 정회전
  • ④ 주축회전수 200rpm으로 주축 정회전

등록된 댓글이 없습니다.
45. 공구 날끈 반경 보정에 관한 설명으로 틀린 것은?
  • ① G40은 공구 날끝 반경 보정 취소이다.
  • ② G41은 공구 날끝 좌측 보정이다.
  • ③ 공구 날끝 반경 보정을 하려면 인선(날끝) 반지름과 가상 인선 번호를 설정해야 한다.
  • ④ 직선이나. 테이퍼 가공에서는 공구 날끝 보정을 할 필요가 없다.

등록된 댓글이 없습니다.
46. CNC선반에서 피치가 1.0mm인 2줄 나사를 가공할 때 이송 속도(F)는?
  • ① F1.0
  • ② F2.0
  • ③ F3.0
  • ④ F4.0

등록된 댓글이 없습니다.
47. 다음 중 주물 제품과 같이 가공여유가 주어지고 모양이 형성되어 있는 부품을 가공하기에 가장 적합한 사이클은?
  • ① G70
  • ② G71
  • ③ G72
  • ④ G73

등록된 댓글이 없습니다.
48. 다음 중 CAM(computer aided manufacturing)의 정보처리 흐름으로 올바른 것은?
  • ① 도형정의 → 곡선 및 곡면의 정의 → NC코드 생성 → 공구경로 생성 → DNC 전송
  • ② 도형정의 → 공구경로 생성 → NC코드 생성 → 곡선 및 곡면정의 → DNC 전송
  • ③ 도형정의 → 곡선 및 곡면정의 → 공구경로 생성 → NC코드 생성 → DNC 전송
  • ④ 곡선 및 곡면정의 → 도형정의 → NC코드 생성 → 공구경로 생성 → DNC 전송

등록된 댓글이 없습니다.
49. 다음 CNC 프로그램에서 ①부분에 생략된 모달 G코드는?
  • ① G01
  • ② G00
  • ③ G40
  • ④ G32

등록된 댓글이 없습니다.

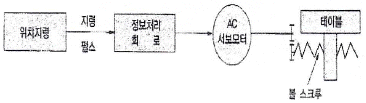

50. 지령 펄스의 주파수에 해당하는 속도와 위치까지 기계를 움직일 수 있으며, 현재는 정밀도가 낮아 CNC 공작기계에서는 거의 사용하지 않는 다음과 같은 서보기구는?
  • ① 폐쇄 회로방식
  • ② 반폐쇄 회로방식
  • ③ 개방 회로방식
  • ④ 하이브리드 서보방식

등록된 댓글이 없습니다.
51. 드릴 작업시 주의할 사항으로 잘못 설명한 것은?
  • ① 얇은 일감의 드릴 작업시 일감 밑에 나무 등을 놓고 작업한다.
  • ② 드릴 작업시 면장갑을 끼지 않는다.
  • ③ 회전을 정지시킨 후 드릴을 고정한다.
  • ④ 작은 일감은 손으로 단단히 붙잡고 작업한다.

등록된 댓글이 없습니다.
52. 날 수가 4개인 밀링 커터로 공작물을 1날당 0.1mm로 이송하여 절삭하는 경우 이송 속도는 몇 mm/min인가?(단, 주축 회전수는 500 rpm이다.)
  • ① 80
  • ② 150
  • ③ 200
  • ④ 250

등록된 댓글이 없습니다.
53. 기계 원점(reference point)의 설명으로 틀린 것은?
  • ① 기계원점은 기계상에 고정된 임의의 지점으로 프로그램 및 기계를 조작할 때 기준이 되는 위치이다.
  • ② 모드 스위치를 자동 또는 반자동에 위치시키고 G28을 이용하여 각 축을 자동으로 기계 원점까지 복귀시킬 수 있다.
  • ③ 수동원점 복귀를 할 때는 모드 스위치를 급송에 위치시키고 조그(jog) 버튼을 이용하여 기계원점으로 복귀시킨다.
  • ④ CNC 선반에서 전원을 켰을 때 기계원점 복귀를 가장 먼저 실행하는 것이 좋다.

등록된 댓글이 없습니다.
54. CNC 선반에서 원호 보간에 주어진 데이터가 시작점과 원호 중심과의 거리일 경우 지령 방법으로 옳은 것은?
  • ① I, K
  • ② R
  • ③ P
  • ④ Q

등록된 댓글이 없습니다.
55. 그림에서 공구지름 보정이 틀린 것은?
  • ① ①
  • ② ②
  • ③ ③
  • ④ ④

등록된 댓글이 없습니다.
56. CNC 선반에서 지름(외경)30mm를 가공후 측정하였더니 29.7mm였다. 이때 공구 보정값을 얼마로 수정하여야 하는가?(단, 기존 보정량은 X4.3 Z5.4 이다.)
  • ① X4.0 Z5.4
  • ② X4.0 Z6.0
  • ③ X4.6 Z5.4
  • ④ X4.6 Z6.0

등록된 댓글이 없습니다.
57. 다음은 머시닝센터에서 구멍 가공 모드를 설명한 것이다. 잘못 연결된 것은?
  • ① Y - 구멍위치 데이터
  • ② R - 가공 시작점 데이터
  • ③ P - 구멍 수량 데이터
  • ④ L - 반복횟수 데이터

등록된 댓글이 없습니다.
58. 다음 NC기계의 안전에 관한 사항 중 틀린 것은?
  • ① 절삭 칩의 제거는 브러시나 청소용 솔을 사용한다.
  • ② 항상 비상버튼을 누를수 있도록 염두해 두어야 한다.
  • ③ 먼지나 칩 등 불순물을 제거하기 위해 강전반 및 NC유닛은 압축공기로 깨끗히 청소해야 한다.
  • ④ 강전반 및 NC 유닛문은 충격을 주지 말아야 한다.

등록된 댓글이 없습니다.
59. CNC 기계의 일상 점검 중 매일 점검해야 할 사항은?
  • ① 유량 점검
  • ② 각부의 필터(filter) 점검
  • ③ 기계정도 검사
  • ④ 기계 레벨(수평) 점검

등록된 댓글이 없습니다.
60. CAD/CAM 시스템의 이용 효과를 잘못 설명한 것은?
  • ① 작업의 효율화와 합리화
  • ② 생산성 향상 및 품질 향상
  • ③ 분석 능력 저하와 편집 능력의 증대
  • ④ 표준화 데이터의 구축과 표현력 증대

등록된 댓글이 없습니다.
