기계설계기사(2019. 4. 27.) 시험일자 : 2019년 4월 27일

1과목 : 재료역학
1. 원형축(바깥지름 d)을 재질이 같은 속이 빈 원형축(바깥지름 d, 안지름 d/2)으로 교체하였을 경우 받을 수 있는 비틀림 모멘트는 몇 %감소하는가?
(정답률: 70.37%, 19/27)
  • ① 6.25
  • ② 8.25
  • ③ 25.6
  • ④ 52.6

등록된 댓글이 없습니다.
2. 단면 20cm×30cm, 길이 6m의 목재로 된 단순보의 중앙에 20kN의 집중하중이 작용할 때, 최대 처짐은 약 몇 cm인가? (단, 세로탄성계수 E=10GPa이다.)
(정답률: 42.11%, 8/19)
  • ① 1.0
  • ② 1.5
  • ③ 2.0
  • ④ 2.5

등록된 댓글이 없습니다.
3. 직육면체가 일반적인 3축 응력 σx, σy, σz를 받고 있을 때 체적 변형률 εu는 대략 어떻게 표현되는가?:
(정답률: 50%, 12/24)

등록된 댓글이 없습니다.
4. 포아송의 비 0.3, 길이 3m인 원형단면의 막대에 축방향의 하중이 가해진다. 이 막대의 표면에 원주방향으로 부착된 스트레인 게이지가 -1.5×10-4의 변형률을 나타낼 때, 이 막대의 길이 변화로 옳은 것은?
(정답률: 30.77%, 4/13)
  • ① 0.135mm 압축
  • ② 0.135mm 인장
  • ③ 1.5mm 압축
  • ④ 1.5mm 인장

등록된 댓글이 없습니다.
5. 다음과 같이 길이 L인 일단고정, 타단지지보에 등분포 하중 ω가 작용할 때, 고정단 A로 부터 전단력이 0이 되는 거리(X)는 얼마인가?
(정답률: 58.82%, 10/17)
  • ① 3/2L
  • ② 4/3L
  • ③ 5/8L
  • ④ 3/8L

등록된 댓글이 없습니다.
6. 단면적이 7cm2이고, 길이가 10cm인 황봉의 온도를 10℃ 올렸더니 길이가 1mm 증가했다. 이 환봉의 열팽창계수는?
(정답률: 16.67%, 2/12)
  • ① 10-2/℃
  • ② 10-3/℃
  • ③ 10-4/℃
  • ④ 10-5/℃

길이 틀렸는데요2021. 5. 14. 12:45삭제
원본은 길이 10m입니다
7. 지름 4cm, 길이 3m인 선형 탄성 원형 축이 800rpm으로 3.6kW를 전달할 때 비틀림 각은 약 몇 도(°)인가? (단, 전단 탄성계수는 84GPa이다.)
(정답률: 45.45%, 5/11)
  • ① 0.0085°
  • ② 0.35°
  • ③ 0.48°
  • ④ 5.08°

등록된 댓글이 없습니다.
8. 그림과 같은 형태로 분포하중을 받고 있는 단순지지보가 있다. 지지점 A에서의 반력 RA은 얼마인가? (단, 분포하중 이다.)
(정답률: 35%, 7/20)

등록된 댓글이 없습니다.
9. 다음과 같은 단면에 대한 2차 모멘트 Ix는 약 몇 mm4인가?
(정답률: 60%, 3/5)
  • ① 18.6×106
  • ② 21.6×106
  • ③ 24.6×106
  • ④ 27.6×106

등록된 댓글이 없습니다.
10. 안지름이 80mm, 바깥지름이 90mm이고 길이가 3m인 좌굴 하중을 받는 파이프 압축부재의 세장비는 얼마 정도인가?
(정답률: 40%, 2/5)
  • ① 100
  • ② 110
  • ③ 120
  • ④ 130

등록된 댓글이 없습니다.
11. 끝이 닫혀있는 얇은 벽의 둥근 원통형 압력용기에 내압 p가 작용한다. 용기의 벽의 안쪽 표면 응력상태에서 일어나는 절대 최대전단응력을 구하면? (단, 탱크의 반경=r, 벽 두께=t이다.)
(정답률: 45.45%, 5/11)

등록된 댓글이 없습니다.

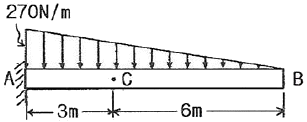

12. 그림에서 C점에서 작용하는 굽힘모멘트는 몇 Nㆍm인가?
(정답률: 40%, 4/10)
  • ① 270
  • ② 810
  • ③ 540
  • ④ 1080

등록된 댓글이 없습니다.
13. 그림과 같은 평면 응력 상태에서 최대 주응력은 약 몇 MPa인가? (단, σx=500MPa, σy=-300MPa, txy=-300MPa이다.)
(정답률: 60%, 6/10)
  • ① 500
  • ② 600
  • ③ 700
  • ④ 800

등록된 댓글이 없습니다.
14. 그림과 같은 구조물에서 점 A에 하중 P=50kN이 작용하고 A점에서 오른편으로 F=10kN이 작용할 때 평형위치의 변위 x는 몇 cm인가? (단, 스프링탄성계수(k)=5kN/cm이다.)
(정답률: 60%, 3/5)
  • ① 1
  • ② 1.5
  • ③ 2
  • ④ 3

등록된 댓글이 없습니다.
15. 강재 종공축이 25kNㆍm의 토크를 전달한다. 중공축의 길이가 3m이고, 이 때 축에 발생하는 최대전단응력이 90MPa이며, 축에 발생된 비틀림각이 2.5°라고 할 때 축의 외경과 내경을 구하면 각각 약 몇 mm인가? (단, 축의 전단탄성계수는 85GPa이다.)
(정답률: 83.33%, 5/6)
  • ① 146, 124
  • ② 136, 114
  • ③ 140, 132
  • ④ 133, 112

등록된 댓글이 없습니다.
16. 길이 3m의 직사각형 단면 b×h=5cm×10cm을 가진 외팔보에 w의 균일분포하중이 작용하여 최대굽힘응력 5600N/cm2이 발생할 때, 최대전단응력은 약 몇 N/cm2인가?
(정답률: 50%, 2/4)
  • ① 20.2
  • ② 16.5
  • ③ 8.3
  • ④ 5.4

최대굽힘응력 2021. 5. 14. 13:02삭제
500N/cm^2입니다. 검수 부탁드립니다
17. 다음 그림과 같이 C점에 집중하중 P가 작용하고 있는 외팔보의 자유단에서 경사각 θ를 구하는 식은? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)
(정답률: 55.56%, 5/9)

등록된 댓글이 없습니다.
18. 지름 30mm의 환봉 시험편에서 표점거리를 10mm로 하고 스트레인 게이지를 부착하여 신장을 측정한 결과 인장하중 25kN에서 신장 0.0418mm가 측정되었다. 이 때의 지름은 29.97mm이었다. 이 재료의 포아송비(u)는?
(정답률: 50%, 2/4)
  • ① 0.239
  • ② 0.287
  • ③ 0.0239
  • ④ 0.0287

등록된 댓글이 없습니다.
19. 그림과 같이 한쪽 끝을 지지하고 다른 쪽을 고정한 보가 있다. 보의 단면은 직경 10cm의 원형이고 보의 길이는 L이며, 보의 중앙에 2094N의 집중하중 P가 작용하고 있다. 이 때 보에 작용하는 최대굽힘응력이 8MPa라고 한다면, 보의 길이 L은 약 몇 m인가?
(정답률: 60%, 3/5)
  • ① 2.0
  • ② 1.5
  • ③ 1.0
  • ④ 0.7

등록된 댓글이 없습니다.
20. 두께 10mm의 강판에 지름 23mm의 구멍을 만드는데 필요한 하중은 약 몇 kN인가? (단, 강판의 전단응력 τ=750MPa이다.)
(정답률: 62.5%, 5/8)
  • ① 243
  • ② 352
  • ③ 473
  • ④ 542

등록된 댓글이 없습니다.
2과목 : 기계제작법
21. CNC 프로그래밍에서 기능과 주소(address)의 연결이 잘못 짝지어진 것은?
(정답률: 65.52%, 19/29)
  • ① 보조기능-A
  • ② 준비기능-G
  • ③ 주축기능-S
  • ④ 이송기능-F

등록된 댓글이 없습니다.
22. 표면경화법 중 질화법의 특징에 관한 설명으로 틀린 것은?
(정답률: 51.43%, 18/35)
  • ① 마모 및 부식에 대한 저항이 크다.
  • ② 담금질할 필요가 없다.
  • ③ 경화층이 두껍다.
  • ④ 변형이 적다.

등록된 댓글이 없습니다.
23. 다음 중 전해액 안에서 공작물을 양극으로 하고 구리, 아연 등을 음극으로 하여 전류를 통함으로서 소재의 경면작업이 가능한 가공방법은?
(정답률: 83.33%, 30/36)
  • ① 전해연삭
  • ② 화학연마
  • ③ 배럴연마
  • ④ 전해연마

등록된 댓글이 없습니다.
24. 주조에서 원형제작 시 고려사항으로서 얇은 판재로 제작된 목형은 변형이 쉽고 용융금속의 응고 시 내부 응력에 의한 변형 및 균열을 초래할 수 있는데 이를 방지하기 위한 목적으로 옳은 것은?
(정답률: 54.55%, 18/33)
  • ① 덧붙임(stop-off)
  • ② 라운딩(rounding)
  • ③ 목형구배(pattern-draft)
  • ④ 코어 프린트(core print)

등록된 댓글이 없습니다.
25. 다음 드로잉(drawing) 가공에 대한 설명 중 옳지 않은 것은?
(정답률: 39.29%, 11/28)
  • ① 다이의 모서리 둥글기 반지름이 크면 주름이 나타나지 않는다.
  • ② 펀치의 최소 곡률 반지름은 펀치의 지름보다 1/3 작게 한다.
  • ③ 펀치와 다이 사이의 간격은 재료 두께와 다이 벽과의 마찰을 피하기 위한 것이다.
  • ④ 드로잉률이 작을수록 드로잉력은 증가한다.

등록된 댓글이 없습니다.
26. 센터리스 연삭(centerless grinding)의 장점에 대한 설명으로 틀린 것은?
(정답률: 79.31%, 23/29)
  • ① 연삭작업은 숙력된 작업자가 필요하다.
  • ② 중공의 가공물을 연삭할 때 편리하다.
  • ③ 연삭 여유가 작아도 된다.
  • ④ 가늘고 긴 가공물의 연삭에 적합하다.

등록된 댓글이 없습니다.
27. 롤러의 중심거리가 300mm의 사인바(sine bar)를 이용하여 측정한 결과 각도가 24°이었다. 사인바 양단의 게이지 블록 높이 차는 약 몇 mm인가?
(정답률: 82.35%, 14/17)
  • ① 134
  • ② 129
  • ③ 122
  • ④ 118

등록된 댓글이 없습니다.
28. 강판에 M10×1.5의 탭(tap)을 가공하려면 구멍을 몇 mm 가공해야 하는가?
(정답률: 85.71%, 24/28)
  • ① 7.5
  • ② 8
  • ③ 8.5
  • ④ 9

등록된 댓글이 없습니다.
29. 다음 중 항온 열처리의 종류로 가장 거리가 먼 것은?
(정답률: 62.07%, 18/29)
  • ① 오스템퍼링(austempering)
  • ② 마템퍼링(martempering)
  • ③ 오스퀜칭(ausquenching)
  • ④ 마퀜칭(marquenching)

등록된 댓글이 없습니다.
30. 다음 굽힘 가공 시 스프링 백 변화에 관한 설명으로 옳지 않은 것은?
(정답률: 68%, 17/25)
  • ① 소재의 경도가 클수록 커진다.
  • ② 동일 두께의 판재에서 스프링 백 변화가 클수록 좋다.
  • ③ 동일 두께의 판재에서는 구부림 각도가 작을수록 커진다.
  • ④ 동일 판재에서 구부림 반지름이 같을 때에는 두께가 얇을수록 커진다.

등록된 댓글이 없습니다.
31. 마이크로미터 나사의 피치가 0.5mm이고 딤블의 원주눈금이 50등분으로 나누어져 있다. 딤블을 두 눈금 움직였다면 스핀들의 이동 거리는 몇 mm인가?
(정답률: 66.67%, 20/30)
  • ① 0.01
  • ② 0.02
  • ③ 0.04
  • ④ 0.05

등록된 댓글이 없습니다.
32. 주물사의 주된 성분으로 틀린 것은?
(정답률: 80%, 24/30)
  • ① 석영
  • ② 장석
  • ③ 운모
  • ④ 산화철

등록된 댓글이 없습니다.
33. 거친 원통의 내면 및 외면을 강구(steel ball)나 롤러로 눌러 매끈한 면으로 다듬질하는 일종의 소성가공으로 옳은 것은?
(정답률: 61.29%, 19/31)
  • ① 배럴가공(barrel finishing)
  • ② 래핑(lapping)
  • ③ 숏 피닝(shot peening)
  • ④ 버니싱(burnishing)

등록된 댓글이 없습니다.
34. 다음 중 연삭 숫돌의 3요소는?
(정답률: 77.78%, 21/27)
  • ① 결합도, 숫돌, 지름, 조직
  • ② 결합제, 숫돌, 두께, 입도
  • ③ 조직, 결합도, 기공
  • ④ 결합제, 숫돌입자, 기공

등록된 댓글이 없습니다.
35. 구성인선(built-up edge)의 방지대책으로 틀린 것은?
(정답률: 75%, 21/28)
  • ① 절삭속도를 크게 한다.
  • ② 경사각(rake angle)을 작게 한다.
  • ③ 절삭공구의 인선을 날카롭게 한다.
  • ④ 절삭 깊이(depth of cut)를 작게 한다.

등록된 댓글이 없습니다.
36. 래핑(lappung)의 특징으로 틀린 것은?
(정답률: 75%, 24/32)
  • ① 기하학적 정밀도를 높일 수 있다.
  • ② 래핑 가공면은 내식성과 내마멸성이 좋다.
  • ③ 경면과 같은 매끈한 가공면을 얻을 수 있다.
  • ④ 가공면에 랩제가 잔류하여 제품의 부식을 막아준다.

등록된 댓글이 없습니다.
37. 절삭가공 시 유동형 칩이 발생하는 조건으로 옳지 않은 것은?
(정답률: 68%, 17/25)
  • ① 절삭 깊이가 적을 때
  • ② 절삭속도가 느릴 때
  • ③ 바이트 인성의 경사각이 클 때
  • ④ 연성 재료(구리, 알루미늄 등)를 가공할 때

등록된 댓글이 없습니다.
38. 용접 공급관을 통하여 입상의 용제를 쌓아놓고 그 속에 송급되는 와이어와 모재를 용융시켜 접합되는 용접방법은?
(정답률: 79.31%, 23/29)
  • ① 서브머지드 아크 용접법
  • ② 불활성가스 금속 아크 용접법
  • ③ 플라스마 아크 용접법
  • ④ 금속 아크 용접법

등록된 댓글이 없습니다.
39. 다음 중 초음파 가공의 특징으로 가장 거리가 먼 것은?
(정답률: 77.78%, 21/27)
  • ① 가공물체에 가공변형이 남지 않는다.
  • ② 공구 이외에는 마모부품이 거의 없다.
  • ③ 가공면적이 넓고, 가공 깊이도 제한받지 않는다.
  • ④ 다이아몬드, 초경합금, 열처리 강 등의 가공이 가능하다.

등록된 댓글이 없습니다.
40. 아세틸렌 가스의 자연발화 온도는 몇 ℃인가?
(정답률: 55.17%, 16/29)
  • ① 780~790
  • ② 505~515
  • ③ 406~408
  • ④ 62~80

등록된 댓글이 없습니다.
3과목 : 기계설계 및 기계재료
41. 기어에 있어서 사이클로이드(cycloid) 치형의 일반적인 특징에 대한 설명으로 틀린 것은?
(정답률: 62.96%, 17/27)
  • ① 미끄럼률이 일정하여 마모면에서 유리하다.
  • ② 중심거리가 맞지 않으면 원활한 물림이 되지 않는다.
  • ③ 치형을 가공하기가 어렵다.
  • ④ 일반 동력전달용 산업기계에 사용하기 적합하다.

등록된 댓글이 없습니다.
42. 구름 베어링에서 기본 동적경하중(basic dynamic load rating)의 의미는?
(정답률: 72.41%, 21/29)
  • ① 25rpm으로 500시간의 수명을 유지할 수 있는 하중이다.
  • ② 33.3pm으로 500시간의 수명을 유지할 수 있는 하중이다.
  • ③ 25pm으로 1000시간의 수명을 유지할 수 있는 하중이다.
  • ④ 33.3pm으로 1000시간의 수명을 유지할 수 있는 하중이다.

등록된 댓글이 없습니다.
43. 일반적인 평 벨트 전동장치에서 전달동력을 높이기 위한 방법으로 틀린 것은?
(정답률: 66.67%, 24/36)
  • ① 초기장력을 높여준다.
  • ② 아이들러를 적용한다.
  • ③ 십자걸기보다는 바로걸기를 한다.
  • ④ 바로걸기의 경우 이완측이 위가 되도록 한다.

등록된 댓글이 없습니다.
44. 코일 스프링에서 스프링 코일의 평균지름을 1.5배, 소선의 지름 역시 1.5배로 크게 하면 같은 축방향 하중에 의해 선재에 생기는 최대전단응력은 변경 전의 최대전단응력(τmax)의 약 몇 배로 되는가? (단, 응력수정계수는 변하지 않는다고 가정한다.)
(정답률: 48%, 12/25)
  • ① 0.125×τmax
  • ② 0.444×τmax
  • ③ 1.5×τmax
  • ④ 2.25×τmax

등록된 댓글이 없습니다.
45. 나사산과 골의 반지름이 같은 원호로 이은 모양을 하고 있으며, 전구의 결합부와 같이 박판의 원통을 전조하여 만드는 것 등에 사용되는 나사는?
(정답률: 70.37%, 19/27)
  • ① 둥근나사
  • ② 미터나사
  • ③ 유니파이나사
  • ④ 관용나사

등록된 댓글이 없습니다.
46. 원판 모양의 밸브 디스크가 회전하면서 관을 개폐하여서 유량을 조절하며, 스로틀 밸브(throttle valve)라고도 부르는 것은?
(정답률: 64%, 16/25)
  • ① 버터플라이 밸브
  • ② 슬루스 밸브
  • ③ 스톱 밸브
  • ④ 콕

등록된 댓글이 없습니다.
47. 1줄 겹치기 리넷이음에서 리벳의 효율을 나타내는 식은? (단, p:피치, d:리벳 지름, τ:리벳의 전단응력, σ:판의 인장응력, t:판의 두께이다.)
(정답률: 44.83%, 13/29)

등록된 댓글이 없습니다.
48. 지름이 d인 축에 조립한 묻힘 키에 작용하는 최대 토크를 키의 측면의 압축저항으로 받는다면 필요한 키의 측면적은? (단, 키 홈의 깊이는 키 높이의 1/2이고, 키에 작용하는 압축응력을 σc, 축에 작용하는 전단응력을 τ라고 할 때, σc=2.5τ이다.)
(정답률: 61.54%, 8/13)
  • ① πd2/3
  • ② πd2/6
  • ③ πd2/10
  • ④ πd2/12

등록된 댓글이 없습니다.
49. 축 방향의 인장력이나 압축력을 전달하는 데 가장 적합한 축 이음은?
(정답률: 65.38%, 17/26)
  • ① 머프 축이음(muff conpling)
  • ② 유니버설 조인트(universal joint)
  • ③ 코터 이음(cotter joing)
  • ④ 올덤 축이음(Oldham's coupling)

등록된 댓글이 없습니다.
50. 그림과 같은 블록 브레이크에서 드럼축이 우회전 할 때와 좌회전 할 때의 제동을 비교해보고자 한다. 우회전할 때 레버 끝단에 가해지는 힘을 F1이라고 하고, 좌회전할 때 레버끝단에 가해지는 힘을 F2라고 할 때 두 경우에 대하여 제동토크가 동일하기 위해서는 F1/F2의 값은 약 얼마이어야 하는가? (단, 그림에서 a=3b=3D이며, 레버 힌지점과 블록 접촉부는 동일한 높이에 있다.)
(정답률: 73.33%, 11/15)
  • ① 0.5
  • ② 1
  • ③ 0.33
  • ④ 3

등록된 댓글이 없습니다.
51. 열경화성 수지에 해당되는 것은?
(정답률: 66.67%, 20/30)
  • ① ABS수지
  • ② 에폭시수지
  • ③ 폴리아미드
  • ④ 염화비닐수지

등록된 댓글이 없습니다.
52. 다음 중 비중이 가장 작고, 항공기 부품이나 전자 및 전기용 제품의 케이스 용도로 사용되고 있는 합금 재료는?
(정답률: 78.13%, 25/32)
  • ① Ni 합금
  • ② Cu 합금
  • ③ Pb 합금
  • ④ Mg 합금

등록된 댓글이 없습니다.
53. 칼로라이징은 어떤 원소를 금속표면에 확산 침투시키는 방법인가?
(정답률: 66.67%, 20/30)
  • ① Zn
  • ② Si
  • ③ Al
  • ④ Cr

등록된 댓글이 없습니다.
54. 구리(Cu) 합금에 대한 설명 중 옳은 것은?
(정답률: 68%, 17/25)
  • ① 청동은 Cu+Zn 합금이다.
  • ② 베릴륨 청동은 시효경화성이 강력환 Cu 합금이다.
  • ③ 애드미럴티 황동은 6-4황동에 Sb을 첨가한 합금이다.
  • ④ 네이벌 황동은 7-3황동에 Ti을 첨가한 합금이다.

등록된 댓글이 없습니다.
55. 다음 중 반발을 이용하여 경도를 측정하는 시험법은?
(정답률: 84.62%, 22/26)
  • ① 쇼어경도시험
  • ② 마이어경도시험
  • ③ 비커즈경도시험
  • ④ 로크웰경도시험

등록된 댓글이 없습니다.
56. Fe-C 평형상태도에서 온도가 가장 낮은 것은?
(정답률: 72%, 18/25)
  • ① 공석점
  • ② 포정점
  • ③ 공정점
  • ④ Fe의 자기변태점

등록된 댓글이 없습니다.
57. 면심입장격자(FCC)의 단위격자 내에 원자 수는 몇 개인가?
(정답률: 52%, 13/25)
  • ① 2개
  • ② 4개
  • ③ 6개
  • ④ 8개

등록된 댓글이 없습니다.
58. 합금주철에서 특수합금 원소의 영향을 설명한 것 중 틀린 것은?
(정답률: 60%, 12/20)
  • ① Ni은 흑연화를 방지한다.
  • ② Ti은 강한 탈산제이다.
  • ③ V은 강한 흑연화 방지 원소이다.
  • ④ Cr은 흑연화를 방지하고, 탄화물을 안정화한다.

등록된 댓글이 없습니다.
59. 강의 열처리 방법 중 표면경화법에 해당하는 것은?
(정답률: 86.96%, 20/23)
  • ① 마?칭
  • ② 오스포밍
  • ③ 침탄질화법
  • ④ 오스템퍼링

등록된 댓글이 없습니다.
60. 다음의 조직 중 경도가 가장 높은 것은?
(정답률: 83.33%, 20/24)
  • ① 펄라이트(pearlite)
  • ② 페라이트(ferrite)
  • ③ 마텐자이트(martensite)
  • ④ 오스테나이트(austenite)

등록된 댓글이 없습니다.
4과목 : 기구학 및 CAD
61. 형상모델링에서 기본입체(primitive)의 조합을 이용하여 복잡한 형상을 표현하는 기능과 관계있는 기능은?
(정답률: 72.73%, 8/11)
  • ① 리프팅 작업
  • ② 불리안 작업
  • ③ 스키닝 작업
  • ④ 스위핑 작업

등록된 댓글이 없습니다.
62. CAD 모델의 기하학적 형상 정보에 직접적인 영향을 미치는 것은?
(정답률: 27.27%, 3/11)
  • ① 레이어(layer)
  • ② 쉐이딩(shading)
  • ③ 회전 스위핑(sweeping) 시 회전축의 위치
  • ④ 아이소파라메트릭(isoparmetric) 곡선의 출력

등록된 댓글이 없습니다.
63. 피쳐기반(feature based) 모델링 방식의 특징으로 틀린 것은?
(정답률: 25%, 2/8)
  • ① 피쳐 단위로 설계하므로 형상의 정의가 쉽고 빠르다.
  • ② 내재된 피쳐 간의 관계가 설계 변경 시에 자동 갱신된다.
  • ③ 설계피쳐와 가공방식은 일대일로 대응하므로 가공정보 추출이 용이하다.
  • ④ 설계단계에서 가공방식을 고려해야 할 경우에 설계효율이 떨어질 수 있다.

등록된 댓글이 없습니다.
64. 네 점 P0, P1, P2, P3을 조정점으로 하는 3차 Bezier 곡선의 P3에서의 집선벡터를 조정점의 함수로 표현한 결과로 옳은 것은?
(정답률: 71.43%, 5/7)
  • ① 3P2-3P3
  • ② 3P3-3P2
  • ③ P1+2P2+P3
  • ④ P1-2P2+P3

등록된 댓글이 없습니다.
65. 복잡한 물체를 시각적으로 보다 쉽게 사용자가 인식할 수 있도록 하기 위한 알고리즘이 아닌 것은?
(정답률: 53.85%, 7/13)
  • ① 음영 처리(shading)
  • ② 교선 계산(intersection)
  • ③ 은선 제거(hidden line removal)
  • ④ 은면 제거(hidden surface removal)

등록된 댓글이 없습니다.
66. 3차원 와이어 프레임으로 나타낸 CAD 모델에 관한 설명 중 틀린 것은?
(정답률: 61.54%, 8/13)
  • ① 질량에 관한 성질을 계산할 수 있다.
  • ② 꼭지점과 모서리에 대한 정보를 가지고 있다.
  • ③ 2차원 도면 생성에 필요한 정보를 가지고 있다.
  • ④ 때로는 나타내고자 하는 물체의 모양이 모호한 경우도 있다.

등록된 댓글이 없습니다.
67. 제품의 기획에서 폐기까지 제품 수명 주기동안 제품정보를 생성, 관리, 배포 및 활용될 수 있도록 일관성 있게 지원하는 기업의 비즈니스 솔루션을 무엇이라 하는가?
(정답률: 83.33%, 10/12)
  • ① CE(Concurrent Engineering)
  • ② PLM(Product Lifecycle Management)
  • ③ CAPP(Computer Aided Process Planning)
  • ④ CIM(Computer Integrated Manufacturing)

등록된 댓글이 없습니다.
68. 작업장에 놓인 여러 대의 가공기계를 동시에 제어하여 생산성을 높이고자 한다. 다음 중 이를 위해 가장 적합한 생산시스템은?
(정답률: 57.14%, 8/14)
  • ① CNC
  • ② DNC
  • ③ machining center
  • ④ GT(Group Technology)

등록된 댓글이 없습니다.
69. 그래픽 장치의 하드웨어 구성에 대한 설명으로 틀린 것은?
(정답률: 62.5%, 5/8)
  • ① 대형 컴퓨터에 여러 대의 그래픽 장치와 출력 장치를 연결하는 방식은 초기 투자비가 많이 들지만, 유지 관리비는 매우 저렴하다.
  • ② 워스크테이션과 분산 계산 기술의 발전으로 엔지니어링 워크스테이션과 출력 장치를 네트워크 환경 하에 연결하는 방식이 폭넓게 사용되고 있다.
  • ③ 최근 개인용 컴퓨터와 엔지니어링 워크스테이션의 구분이 모호해지고 있어서 개인용 컴퓨터와 출력장치를 네트워크 환경 하에 연결하는 방식도 만힝 사용되고 있다.
  • ④ 컴퓨터와 그래픽 장치가 일체화된 엔지니어링 워크스테이션과 출력 장치를 네트워크 환경 하에 연결하는 방식은 과도한 초기 투자를 피할 수 있다는 장점이 있다.

등록된 댓글이 없습니다.
70. 시각 좌표계(viewing coordinate system)를 정의하기 위해 지정해야할 값이 아닌 것은?
(정답률: 77.78%, 7/9)
  • ① 상향 벡터(up vector)
  • ② 관측 대상 위치(viewsite)
  • ③ 눈 또는 카메라의 위치(viewpoint)
  • ④ 눈과 스크린과의 거리(screen distance)

등록된 댓글이 없습니다.
71. 그림과 같은 왕복 슬라이더 크랭크 기구에서 C1점으로부터 슬라이더 중심점까지의 거리(x)를 크랭크의 회전각(θ)에 관한 식으로 옳게 나타낸 것은? (단, C1은 슬라이더가 크랭크의 회전중심점(A)으로부터 가장 멀리 있을 때의 슬라이더 중심점이다.)
(정답률: 44.44%, 4/9)

등록된 댓글이 없습니다.
72. 어떤 기구가 정지 상태에서 일정한 가속도로 출발하여 1분 후에 100km/h의 속도가 되었다. 이 때 가속도의 크기는 약 몇 m/s2인가?
(정답률: 60%, 6/10)
  • ① 0.463
  • ② 1.67
  • ③ 13.89
  • ④ 27.78

등록된 댓글이 없습니다.
73. 다음 중 스퍼 기어와 비교할 때, 헬리컬 기어를 사용하여 큰 동력을 전달할 수 있는 이유로 가장 적합한 것은?
(정답률: 92.86%, 13/14)
  • ① 기어의 탄성변형이 크기 때문에
  • ② 물림길이 및 물림률이 크게 때문에
  • ③ 이의 두께가 스퍼기어보다 크게 때문에
  • ④ 헬리컬 기어의 재질은 스퍼기어보다 좋은 재료를 쓰기 때문에

등록된 댓글이 없습니다.
74. 그림과 같은 유성기어열에서 태양기어(1)를 시계방향으로 100rpm, 암을 시계방향ㅇ로 210rpm으로 회전시켰을 때 링기어(3)의 회전수와 방향은? (단, 태양기어(1)의 잇수는 40개, 유성기어(2)의 잇수는 20개, 링기어(3)의 잇수는 80개이다.)
(정답률: 25%, 2/8)
  • ① 시계방향으로 250rpm 회전한다.
  • ② 시계방향으로 500rpm 회전한다.
  • ③ 반시계방향으로 250rpm 회전한다.
  • ④ 반시계방향으로 500rpm 회전한다.

등록된 댓글이 없습니다.
75. 감지전동기구(wrapping driving mechanism) 중 축 사이의 거리가 가장 먼 경우에 사용하기 적합한 것은?
(정답률: 50%, 6/12)
  • ① 체인 전동기구
  • ② 로프 전동기구
  • ③ V벨트 전동기구
  • ④ 평벨트 전동기구

등록된 댓글이 없습니다.
76. 운전 중에 속도비가 변화하는 마찰차가 아닌 것은?
(정답률: 45.45%, 5/11)
  • ① 타원차
  • ② 쌍곡선차
  • ③ 대수나선차
  • ④ 나뭇잎형차

등록된 댓글이 없습니다.
77. 벨트 전동장치의 동력전달방식에 대한 설명으로 틀린 것은?
(정답률: 84.62%, 11/13)
  • ① 벨트와 풀리 사이의 마찰력으로 동력을 전달한다.
  • ② 운전 중의 유효장력은 긴장측 장력에서 이완측 장력을 뺀 값이다.
  • ③ 벨트가 회전하기 시작하면 이완측의 장력은 커지고 긴장측의 장력은 작아진다.
  • ④ 벨트 조립 시에는 초기장력 주어 조립해야 하기 때문에 운전 중이 아닌 때도 벨트는 장력이 존재한다.

등록된 댓글이 없습니다.
78. 캠의 종류를 크게 평면캠과 입체캠으로 분류할 때, 입체캠에 속하는 것은?
(정답률: 30.77%, 4/13)
  • ① end cam
  • ② heart cam
  • ③ face cam
  • ④ tangential cam

등록된 댓글이 없습니다.
79. 간헐운동기구의 일종으로 래칫 휠에 2개의 폴이 각각 정지작용과 이송작용을 번갈아가면서 필요한 간헐운동을 확실히 이행하는 기구는?
(정답률: 14.29%, 2/14)
  • ① 탈진 기구
  • ② 제네바 기구
  • ③ 캠 래칫 기구
  • ④ 마찰 래칫 기구

등록된 댓글이 없습니다.
80. 케네디의 정리(Kennedy's theorem)는 무엇을 표현한 것인가?
(정답률: 54.55%, 12/22)
  • ① 자유도에 관한 정리
  • ② 순간중심에 관한 정리
  • ③ 속도의 도식적 해법에 관한 정리
  • ④ 병진운동과 회전운동의 관계성에 대한 정리

등록된 댓글이 없습니다.
