토목기사(2019. 4. 27.) 시험일자 : 2019년 4월 27일

1과목 : 응용역학
1. 길이가 4m인 원형단면 기둥의 세장비가 100이 되기 위한 기둥의 지름은? (단, 지지상태는 양단힌지로 가정한다.)
  • ① 12cm
  • ② 16cm
  • ③ 18cm
  • ④ 20cm

등록된 댓글이 없습니다.
2. 연속보를 삼연모멘트 방정식을 이용하여 B점의 모멘트 MB=-92.8 t·m 을 구하였다. B점의 수직반력은?
  • ① 28.4t
  • ② 36.3t
  • ③ 51.7t
  • ④ 59.5t

등록된 댓글이 없습니다.
3. 내민보에 그림과 같이 지점 A에 모멘트가 작용하고, 집중하중이 보의 양 끝에 작용한다. 이 보에 발생하는 최대 휨모멘트의 절대값은?
  • ① 6 t·m
  • ② 8 t·m
  • ③ 10 t·m
  • ④ 12 t·m

등록된 댓글이 없습니다.
4. 그림과 같은 단주에서 800kg의 연직하중(P)이 편심거리 e에 작용할 때 단면에 인장력이 생기지 않기 위한 e의 한계는?
  • ① 5cm
  • ② 8cm
  • ③ 9cm
  • ④ 10cm

등록된 댓글이 없습니다.
5. 그림과 같은 비대칭 3힌지 아치에서 힌지 C에 연직하중(P) 15t이 작용한다. A지점의 수평반력 HA는?
  • ① 12.43 t
  • ② 15.79 t
  • ③ 18.42 t
  • ④ 21.05 t

등록된 댓글이 없습니다.
6. 그림과 같은 캔틸레버 보에서 A점의 처짐은? (단, AC구간의 단면2차모멘트 I이고, CB구간은 2I이며, 탄성계수 E는 전 구간이 동일하다.)

등록된 댓글이 없습니다.
7. 아래 그림과 같은 불규칙한 단면의 A-A축에대한 단면 2차 모멘트는 35×106mm4 이다. 단면의 총 면적이 1.2×104mm2 이라면, B-B축에 대한 단면 2차모멘트는? (단, D-D축은 단면의 도심을 통과한다.)
  • ① 17×106mm4
  • ② 15.8×106mm4
  • ③ 17×105mm4
  • ④ 15.8×105mm4

등록된 댓글이 없습니다.
8. 평면응력상태 하에서의 모아(Mohr)의 응력원에 대한 설명으로 옳지 않은 것은?
  • ① 최대 전단응력의 크기는 두 주응력의 차이와 같다.
  • ② 모아 원으로부터 주응력의 크기와 방향을 구할 수 있다.
  • ③ 모아 원이 그려지는 두 축 중 연직(y)축은 전단응력의 크기를 나타낸다
  • ④ 모아 원 중심의 x 좌표 값은 직교하는 두축의 수직응력의 평균값과 같고, y 좌표 값은 0이다.

등록된 댓글이 없습니다.
9. 아래 그림과 같은 트러스에서 U부재에 일어나는 부재내력은?
  • ① 9t(압축)
  • ② 9t(인장)
  • ③ 15t(압축)
  • ④ 15t(인장)

등록된 댓글이 없습니다.
10. 탄성계수 E, 전단탄성계수 G, 푸아송 수 m 사이의 관계가 옳은 것은?

등록된 댓글이 없습니다.
11. 아래 그림과 같은 캔틸레버 보에서 휨에 의한 탄성변형에너지는? (단, EI는 일정하다.)

등록된 댓글이 없습니다.
12. 그림과 같이 이축응력을 받고 있는 요소의 체적변형률은? (단, 탄성계수 E=2×106 kg/cm2, 푸아송 비 ν=0.3)
  • ① 2.7 × 10-4
  • ② 3.0 × 10-4
  • ③ 3.7 × 10-4
  • ④ 4.0 × 10-4

등록된 댓글이 없습니다.
13. 다음 그림과 같은 단순보의 중앙점 C에 집중하중 P가 작용하여 중앙점의 처짐 δ가 발생했다. δ가 0이 되도록 양쪽지점에 모멘트 M을 작용시키려고 할 때, 이 모멘트의 크기 M을 하중 P와 지간 L로 나타낸 것으로 옳은 것은? (단, EI는 일정하다.)

등록된 댓글이 없습니다.
14. 그림과 같은 단순보에 이동하중이 작용할 때 절대 최대휨모멘트는?
  • ① 387.2 kN·m
  • ② 423.2 kN·m
  • ③ 478.4 kN·m
  • ④ 531.7 kN·m

등록된 댓글이 없습니다.
15. 다음의 부정정 구조물을 모멘트 분배법으로 해석하고자 한다. C점이 롤러지점임을 고려한 수정강도계수에 의하여 B점에서 C점으로 분배되는 분배율 fBC를 구하면?
  • ① 1/2
  • ② 3/5
  • ③ 4/7
  • ④ 5/7

등록된 댓글이 없습니다.
16. 그림과 같은 구조물에서 부재 AB가 6t의 힘을 받을 때 하중 P의 값은?
  • ① 5.24 t
  • ② 5.94 t
  • ③ 6.27 t
  • ④ 6.93 t

등록된 댓글이 없습니다.
17. 어떤 보 단면의 전단응력도를 그렸더니 아래의 그림과 같았다. 이 단면에 가해진 전단력의 크기는? (단, 최대전단응력(τmax)은 6kg/cm2 이다.)
  • ① 4200 kg
  • ② 4800 kg
  • ③ 5400 kg
  • ④ 6000 kg

등록된 댓글이 없습니다.
18. 아래 그림과 같은 보에서 A점의 반력이 B점의 반력의 두 배가 되는 거리 x는?
  • ① 2.5 m
  • ② 3.0 m
  • ③ 3.5 m
  • ④ 4.0 m

등록된 댓글이 없습니다.
19. 그림과 같이 폭(b)와 높이(h)가 모두 12cm인 이등변삼각형의 x, y축에 대한 단면상승모멘트 Ixy는?
  • ① 576 cm4
  • ② 642 cm4
  • ③ 768 cm4
  • ④ 864 cm4

등록된 댓글이 없습니다.

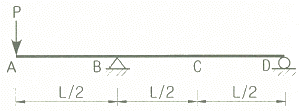

20. L이 10m인 그림과 같은 내민보의 자유단에 P=2t의 연직하중이 작용할 때 지점 B와 중앙부 C점에 발생되는 모멘트는?
  • ① MB=-8 t·m, MC=-5 t·m
  • ② MB=-10 t·m, MC=-4 t·m
  • ③ MB=-10 t·m, MC=-5 t·m
  • ④ MB=-8 t·m, MC=-4 t·m

등록된 댓글이 없습니다.
2과목 : 측량학
21. 사진측량에 대한 설명 중 틀린 것은?
  • ① 항공사진의 축척은 카메라의 초점거리에 비례하고, 비행고도에 반비례한다.
  • ② 촬영고도가 동일한 경우 촬영기선길이가 증가하면 중복도는 낮아진다.
  • ③ 입체시된 영상의 과고감은 기선고도비가 클수록 커지게 된다.
  • ④ 과고감은 지도축척과 사진축척의 불일치에의해 나타난다.

등록된 댓글이 없습니다.
22. 캔트(cant)의 크기가 C인 노선의 곡선 반지름을 2배로 증가시키면 새로운 캔드 C′의 크기는?
  • ① 0.5C
  • ② C
  • ③ 2C
  • ④ 4C

등록된 댓글이 없습니다.
23. 대상구역을 삼각형으로 분할하여 각 교점의 표고를 측량한 결과가 그림과 같을 때 토공량은? (단위 : m)
  • ① 98 m3
  • ② 100 m3
  • ③ 102 m3
  • ④ 104 m3

등록된 댓글이 없습니다.
24. 수심 h인 하천의 수면으로부터 0.2h, 0.6h, 0.8h 인 곳에서 각각의 유속을 측정한 결과, 0.562m/s, 0.497m/s, 0.364m/s 이었다. 3점법을 이용한 평균유속은?
  • ① 0.45 m/s
  • ② 0.48 m/s
  • ③ 0.51 m/s
  • ④ 0.54 m/s

등록된 댓글이 없습니다.
25. 그림과 같은 단면의 면적은? (단, 좌표의 단위는 m 이다.)
  • ① 174 m2
  • ② 148 m2
  • ③ 104 m2
  • ④ 87 m2

등록된 댓글이 없습니다.
26. 각의 정밀도가 ±20″ 인 각측량기로 각을 관측할 경우, 각오차와 거리오차가 균형을 이루기 위한 줄자의 정밀도는?
  • ① 약 1/10000
  • ② 약 1/50000
  • ③ 약 1/100000
  • ④ 약 1/500000

등록된 댓글이 없습니다.
27. 노선의 곡선반지름이 100m, 곡선길이가 20m일 경우 클로소이드(clothoid)의 매개변수(A)는?
  • ① 22 m
  • ② 40 m
  • ③ 45 m
  • ④ 60 m

등록된 댓글이 없습니다.
28. 수준점 A, B, C에서 P점까지 수준측량을 한 결과가 표와 같다. 관측거리에 대한 경중률을 고려한 P점의 표고는?
  • ① 135.529 m
  • ② 135.551 m
  • ③ 135.563 m
  • ④ 135.570 m

등록된 댓글이 없습니다.
29. 그림과 같이 교호수준측량을 실시한 결과, a1=3.835m, b1=4.264m, a2=2.375m, b2=2.812m 이었다. 이 때 양안의 두 점 A와 B의 높이 차는? (단, 양안에서 시준점과 표척까지의 거리 CA=DB)
  • ① 0.429 m
  • ② 0.433 m
  • ③ 0.437 m
  • ④ 0.441 m

등록된 댓글이 없습니다.
30. GNSS가 다중주파수 (multi frequency)를 채택하고 있는 가장 큰 이유는?
  • ① 데이터 취득 속도의 향상을 위해
  • ② 대류권지연 효과를 제거하기 위해
  • ③ 다중경로오차를 제거하기 위해
  • ④ 전리층지연 효과의 제거를 위해

등록된 댓글이 없습니다.
31. 트래버스측량(다각측량)의 폐합오차 조정방법 중 컴파스법칙에 대한 설명으로 옳은 것은?
  • ① 각과 거리의 정밀도가 비슷할 때 실시하는 방법이다.
  • ② 위거와 경거의 크기에 비례하여 폐합오차를 배분한다.
  • ③ 각 측선의 길이에 반비례하여 폐합오차를 배분한다.
  • ④ 거리보다는 각의 정밀도가 높을 때 활용하는 방법이다.

등록된 댓글이 없습니다.
32. 트래버스측량(다각측량)의 종류와 그 특징으로 옳지 않은 것은?
  • ① 결합 트래버스는 삼각점과 삼각점을 연결시킨 것으로 조정계산 정확도가 가장높다
  • ② 폐합 트래버스는 한 측점에서 시작하여 다시 그 측점에 돌아오는 관측 형태이다.
  • ③ 폐합 트래버스는 오차의 계산 및 조정이 가능 하나, 정확도는 개방 트래버스보다 낮다.
  • ④ 개방 트래버스는 임의의 한 측점에서 시작하여 다른 임의의 한 점에서 끝나는 관측 형태이다.

등록된 댓글이 없습니다.
33. 삼각망 조정계산의 경우에 하나의 삼각형에 발생한 각오차의 처리 방법은? (단, 각관측 정밀도는 동일하다.)
  • ① 각의 크기에 관계없이 동일하게 배분한다.
  • ② 대변의 크기에 비례하여 배분한다.
  • ③ 각의 크기에 반비례하여 배분한다.
  • ④ 각의 크기에 비례하여 배분한다.

등록된 댓글이 없습니다.
34. 종단수준측량에서는 중간점을 많이 사용하는 이유로 옳은 것은?
  • ① 중심말뚝의 간격이 20m 내외로 좁기 때문에 중심말뚝을 모두 전환점으로 사용할 경우
  • ② 중간점을 많이 사용하고 기고식 야장을 작성할 경우 완전한 검산이 가능하여 종단수죽측량의 정확도를 높일 수 있기 때문이다.
  • ③ B.M.점 좌우의 많은 점을 동시에 측량하여 세밀한 종단면도를 작성하기 위해서 이다.
  • ④ 핸드레벨을 이용한 작업에 적합한 측량방법이기 때문이다.

등록된 댓글이 없습니다.
35. 표고 또는 수심을 숫자로 기입하는 방법으로 하천이나 항만 등에서 수심을 표시하는데 주로 사용되는 방법은?
  • ① 영선법
  • ② 채색법
  • ③ 음영법
  • ④ 점고법

등록된 댓글이 없습니다.
36. 그림과 같은 유심 삼각망에서 점조건 조정식에 해당하는 것은?
  • ① (①+②+⑨) = 180°
  • ② (①+②) = (⑤+⑥)
  • ③ (⑨+⑩+⑪+⑫) = 360°
  • ④ (①+②+③+④+⑤+⑥+⑦+⑧) = 360°

등록된 댓글이 없습니다.
37. 120m의 측선을 30m 줄자로 관측하였다. 1회 관측에 따른 우연오차가 ±3 mm 이었다면, 전체 거리에 대한 오차는?
  • ① ±3 mm
  • ② ±6 mm
  • ③ ±9 mm
  • ④ ±12 mm

등록된 댓글이 없습니다.
38. 완화곡선에 대한 설명으로 틀린 것은?
  • ① 곡선 반지름은 완화곡선의 시점에서 무한대, 종점에서 원곡선의 반지름이 된다.
  • ② 완화곡선에 연한 곡선 반지름의 감소율은 칸트의 증가율과 같다.
  • ③ 완화곡선의 접선은 시점에서 원호에, 종점에서 직선에 접한다.
  • ④ 종점에 있는 칸트는 원곡선의 칸트와 같게된다.

등록된 댓글이 없습니다.
39. 축적 1 : 500 지형도를 기초로 하여 축척 1 : 3000 지형도를 제작하고자 한다. 축적 1 : 3000 도면 한 장에 포함되는 축척 1 : 500 도면의 매수는? (단, 1 : 500 지형도와 1 : 3000 지형도의 크기는 동일하다.)
  • ① 16매
  • ② 25매
  • ③ 36매
  • ④ 49매

등록된 댓글이 없습니다.
40. 지오이드(Geoid)에 관한 설명으로 틀린 것은?
  • ① 중력장 이론에 의한 물리적 가상면이다.
  • ② 지오이드면과 기준타원체면은 일치한다.
  • ③ 지오이드는 어느 곳에서나 중력 방향과 수직을 이룬다.
  • ④ 평균 해수면과 일치하는 등포텐셜면이다.

등록된 댓글이 없습니다.
3과목 : 수리학 및 수문학
41. 다음 중 증발에 영향을 미치는 인자가 아닌 것은?
  • ① 온도
  • ② 대기압
  • ③ 통수능
  • ④ 상대습도

등록된 댓글이 없습니다.
42. 유역면적이 15km2이고 1시간에 내린 강우량이 150mm 일 때 하천의 유출량이 350 m3/s 이면 유출율은?
  • ① 0.56
  • ② 0.65
  • ③ 0.72
  • ④ 0.78

등록된 댓글이 없습니다.
43. 비압축성유체의 연속방정식을 표현한 것으로 가장 올바른 것은?
  • ① Q = ρAV
  • ② ρ1A1 = ρ2A2
  • ③ Q1A1V1 = Q2A2V2
  • ④ A1V1 = A2V2

등록된 댓글이 없습니다.
44. 다음 물의 흐름에 대한 설명 중 옳은 것은?
  • ① 수심은 깊으나 유속이 느린 흐름을 사류라 한다.
  • ② 물의 분자가 흩어지지 않고 질서 정연히 흐르는 흐름을 난류라 한다.
  • ③ 모든 단면에 있어 유적과 유속이 시간에 따라 변하는 것을 정류라 한다.
  • ④ 에너지선과 동수 경사선의 높이의 차는 일반적으로 V2/2g 이다.

등록된 댓글이 없습니다.
45. 미계측 유역에 대한 단위유량도의 합성방법이 아닌 것은?
  • ① SCS 방법
  • ② Clark 방법
  • ③ Horton 방법
  • ④ Snyder 방법

등록된 댓글이 없습니다.
46. 표고 20m인 저수지에서 물을 표고 50m인 지점까지 1.0m3/sec의 물을 양수하는데 소요되는 펌프동력은? (단, 모든 손실수두의 합은 3.0m이고 모든 관은 동일한 직경과 수리학적 특성을 지니며, 펌프의 효율은 80%이다.)
  • ① 248 kW
  • ② 330 kW
  • ③ 404 kW
  • ④ 650 kW

등록된 댓글이 없습니다.
47. 폭 35cm인 직사각형 위어(weir)의 유량을 측정하였더니 0.03m3/s 이었다. 월류수심의 측정에 1mm의 오차가 생겼다면, 유량에 발생하는 오차는? (단, 유량계산은 프란시스(Francis) 공식을 사용하되 월류 시 단면수축은 없는 것으로 가정한다.)
  • ① 1.16%
  • ② 1.50%
  • ③ 1.67%
  • ④ 1.84%

등록된 댓글이 없습니다.
48. 여과량이 2m3/s, 동수경사가 0.2, 투수계수가 1cm/s 일 때 필요한 여과지 면적은?
  • ① 1000 m2
  • ② 1500 m2
  • ③ 2000 m2
  • ④ 2500 m2

등록된 댓글이 없습니다.
49. 다음 표는 어느 지역의 40분간 집중 호우를 매 5분 마다 관측한 것이다. 지속기간이 20분인 최대강우강도는?
  • ① I = 49 mm/hr
  • ② I = 59 mm/hr
  • ③ I = 69 mm/hr
  • ④ I = 72 mm/hr

등록된 댓글이 없습니다.
50. 길이 13m, 높이 2m, 폭 3m, 무게 20 ton인 바지선의 흘수는?
  • ① 0.51m
  • ② 0.56m
  • ③ 0.58m
  • ④ 0.46m

등록된 댓글이 없습니다.
51. 개수로 내의 흐름에 대한 설명으로 옳은 것은?
  • ① 에너지선은 자유표면과 일치한다.
  • ② 동수경사선은 자유표면과 일치한다.
  • ③ 에너지선과 동수경사선은 일치한다.
  • ④ 동수경사선은 에너지선과 언제나 평행하다.

등록된 댓글이 없습니다.
52. 상대조도에 관한 사항 중 옳은 것은?
  • ① Chezy의 유속계수와 같다.
  • ② Manning의 조도계수를 나타낸다.
  • ③ 절대조도를 관지름으로 곱한 것이다.
  • ④ 절대조도를 관지름으로 나눈 것이다.

등록된 댓글이 없습니다.
53. 그림과 같이 물 속에 수직으로 설치된 넓이 2m×3m 의 수문을 올리는데 필요한 힘은? (단, 수문의 물 속 무게는 1960N 이고 수문과 벽면사이의 마찰계수는 0.25이다.)
  • ① 5.45 kN
  • ② 53.4 kN
  • ③ 126.7 kN
  • ④ 271.2 kN

등록된 댓글이 없습니다.
54. 단위중량 w, 밀도 ρ인 유체가 유속 V로서 수평방향으로 흐르고 있다. 지름 d, 길이 ℓ인 원주가 유체의 흐름방향에 직각으로 중심축을 가치고 놓였을 때 원주에 작용하는 항력(D)은? (단, C는 항력계수이다.)

등록된 댓글이 없습니다.
55. 도수 전후의 수심이 각각 2m, 4m 일 때 도수로 인한 에너지 손실(수두)은?
  • ① 0.1 m
  • ② 0.2 m
  • ③ 0.25 m
  • ④ 0.5 m

등록된 댓글이 없습니다.
56. 다음 중 부정류 흐름의 지하수를 해석하는 방법은?
  • ① Theis 방법
  • ② Dupuit 방법
  • ③ Thiem 방법
  • ④ Laplace 방법

등록된 댓글이 없습니다.
57. 부피 50m3인 해수의 무게(W)와 밀도(ρ)를 구한 값으로 옳은 것은? (단, 해수의 단위중량은 1.025 t/m3)
  • ① W=5t, ρ=0.1046 kg·sec2/m4
  • ② W=5t, ρ=104.6 kg·sec2/m4
  • ③ W=5.125t, ρ=104.6 kg·sec2/m4
  • ④ W=51.25t, ρ=104.6 kg·sec2/m4

등록된 댓글이 없습니다.
58. 수리학상 유리한 단면에 관한 설명 중 옳지 않은 것은?
  • ① 주어진 단면에서 윤변이 최소가 되는 단면이다.
  • ② 직사각형 단면일 경우 수심의 폭이 1/2인 단면이다.
  • ③ 최대유량의 소통을 가능하게 하는 가장 경제적인 단면이다.
  • ④ 수심을 반지름으로 하는 반원을 외접원으로하는 제형단면이다.

등록된 댓글이 없습니다.
59. 오리피스(orifice)에서의 유량 Q를 계산할 때 수두 H의 측정에 1%의 오차가 있으면 유량계산의 결과에는 얼마의 오차가 생기는가?
  • ① 0.1 %
  • ② 0.5 %
  • ③ 1 %
  • ④ 2 %

등록된 댓글이 없습니다.
60. 폭 8 m의 구형단면 수로에 40m3/s의 물을 수심 5 m로 흐르게 할 때, 비에너지는? (단, 에너지 보정계수 α=1.11 로 가정한다.)
  • ① 5.06 m
  • ② 5.87 m
  • ③ 6.19 m
  • ④ 6.73 m

등록된 댓글이 없습니다.
4과목 : 철근콘크리트 및 강구조
61. 경간 l=10m 인 대칭 T형보에서 양쪽 슬래브의 중심 간 거리 2100 mm, 슬래브의 두께(t) 100 mm, 복부의 폭(bw) 400 mm일 때 플랜지의 유효폭은 얼마인가?
  • ① 2000 mm
  • ② 2100 mm
  • ③ 2300 mm
  • ④ 2500 mm

등록된 댓글이 없습니다.
62. 다음 그림의 고장력 볼트 마찰이음에서 필요한 볼트 수는 최소 몇 개인가? (단, 볼트는 M22(ø=22mm), F10T 를 사용하며, 마찰이음의 허용력은 48kN이다.)
  • ① 3개
  • ② 5개
  • ③ 6개
  • ④ 8개

등록된 댓글이 없습니다.
63. 철근 콘크리트보에 스터럽을 배근하는 가장 중요한 이유로 옳은 것은?
  • ① 주철근 상호간의 위치를 바르게 하기 위하여
  • ② 보에 작용하는 사인장 응력에 의한 균열을 제어하기 위하여
  • ③ 콘크리트와 철근과의 부착강도를 높이기 위하여
  • ④ 압축측 콘크리트의 좌굴을 방지하기 위하여

등록된 댓글이 없습니다.
64. 아래 그림과 같은 두께 12 mm 평판의 순단면적은? (단, 구멍의 지름은 23 mm이다.)
  • ① 2310 mm2
  • ② 2440 mm2
  • ③ 2772 mm2
  • ④ 2928 mm2

등록된 댓글이 없습니다.
65. 그림과 같은 필릿용접의 유효목두께로 옳게 표시된 것은? (단, 강구조 연결 설계기준에 따름)
  • ① S
  • ② 0.9 S
  • ③ 0.7 S
  • ④ 0.5 ℓ

등록된 댓글이 없습니다.
66. b=300 mm, d=600 mm, As=3-D35=2870 mm2 인 직사각형 단면보의 파괴양상은? (단, 강도 설계법에 의한 fy=300 MPa, fck=21 MPa 이다.)
  • ① 취성파괴
  • ② 연성파괴
  • ③ 균형파괴
  • ④ 파괴되지 않는다.

등록된 댓글이 없습니다.
67. 철근콘크리트 부재에서 처짐을 방지하기 위해서는 부재의 두께를 크게 하는 것이 효과적인데, 구조상 가장 두꺼워야 될 순서대로 나열된 것은? (단, 동일한 부재 길이(ℓ)를 갖는다고 가정)
  • ① 캔틸레버 > 단순지지 > 일단연속 > 양단연속
  • ② 단순지지 > 캔틸레버 > 일단연속 > 양단연속
  • ③ 양단연속 > 양단연속 > 단순지지 > 캔틸레버
  • ④ 양단연속 > 일단연속 > 단순지지 > 캔틸레버

등록된 댓글이 없습니다.
68. 1방향 철근콘크리트 슬래브에서 설계기준 항복강도(fy)가 450 MPa인 이형철근을 사용한 경우 수축·온도철근 비는?
  • ① 0.0016
  • ② 0.0018
  • ③ 0.0020
  • ④ 0.0022

등록된 댓글이 없습니다.
69. 프리스트레스의 도입 후에 일어나는 손실의 원인이 아닌 것은?
  • ① 콘크리트의 크리프
  • ② PS강재와 쉬스 사이의 마찰
  • ③ 콘크리트의 건조수축
  • ④ PS강재의 릴렉세이션

등록된 댓글이 없습니다.
70. 폭이 400 mm, 유효깊이가 500 mm인 단철근 직사각형보 단면에서, 강도설계법에 의한 균형철근량은 약얼마인가? (단, fck=35 MPa, fy=400 MPa)
  • ① 6135 mm2
  • ② 6623 mm2
  • ③ 7149 mm2
  • ④ 7841 mm2

등록된 댓글이 없습니다.
71. 복철근 콘크리트 단면에 인장철근비는 0.02, 압축철근비는 0.01이 배근된 경우 순간처짐이 20 mm일 때 6개월이 지난 후 총 처짐량은? (단, 작용하는 하중은 지속하중이며 6개월 재하기간에 따르는 계수 는 1.2 이다.)
  • ① 56 mm
  • ② 46 mm
  • ③ 36 mm
  • ④ 26 mm

등록된 댓글이 없습니다.
72. 그림과 같은 철근콘크리트 보 단면이 파괴 시 인장철근의 변형률은? (단, fck=28MPa, fy=350MPa, As=1520mm2)
  • ① 0.004
  • ② 0.008
  • ③ 0.011
  • ④ 0.015

등록된 댓글이 없습니다.
73. 다음은 프리스트레스트 콘크리트에 관한 설명이다. 옳지 않은 것은?
  • ① 프리캐스트를 사용할 경우 거푸집 및 동바리공이 불필요하다.
  • ② 콘크리트 전 단면을 유효하게 이용하여 RC부재보다 경간을 길게 할 수 있다.
  • ③ RC에 비해 단면이 작아서 변형이 크고 진동하기 쉽다.
  • ④ RC보다 내화성에 있어서 유리하다.

등록된 댓글이 없습니다.
74. 그림과 같은 단면의 중간 높이에 초기 프리스트레스 900 kN을 작용시켰다 20%의 손실을 가정하여 하단 또는 상단의 응력이 영(零)이 되도록 이 단면에 가할 수 있는 모멘트의 크기는?
  • ① 90 kN·m
  • ② 84 kN·m
  • ③ 72 kN·m
  • ④ 65 kN·m

등록된 댓글이 없습니다.
75. 철근콘크리트 부재의 피복두께에 관한 설명으로 틀린 것은?
  • ① 최소 피복두께를 제한하는 이유는 철근의 부식방지, 부착력의 증대, 내화성을 갖도록 하기 위해서이다.
  • ② 현장치기 콘크리트로서, 흙에 접하거나 옥외의 공기에 직접 노출되는 콘크리트의 최소 피복두께는 D25이하의 철근의 경우 40 mm이다.
  • ③ 현장치기 콘크리트로서, 흙에 접하여 콘크리트를 친 후 영구히 흙에 묻혀있는 콘크리트의 최소 피복두께는 80 mm이다.
  • ④ 콘크리트 표면과 그와 가장 가까이 배치된 철근 표면 사이의 콘크리트 두께를 피복두께라 한다.

등록된 댓글이 없습니다.
76. 옹벽의 토압 및 설계일반에 대한 설명 중 옳지 않은 것은?
  • ① 활동에 대한 저항력은 옹벽에 작용하는 수평력의 1.5배 이상이어야 한다.
  • ② 뒷부벽식 옹벽의 저판은 정밀한 해석이 사용되지 않는 한, 3변 지지된 2방향 슬래브로 설계하여야 한다.
  • ③ 뒷부벽은 T형보로 설계하여야 하며, 앞부벽은 직사각형 보로 설게하여야 한다.
  • ④ 지반에 유발되는 최대 지반반력이 지반의 허용지지력을 초과하지 않아야 한다.

등록된 댓글이 없습니다.
77. 폭 350 mm, 유효깊이 500 mm인 보에 설계기준 항복강도가 400 MPa인 D13 철근을 인장 주철근에 대한 경사각(α)이 60°인 U형 경사 스터럽으로 설치했을 때 전단보강철근의 공칭강도(Vs)는? (단, 스트럽 간격 s=250 mm, D13 철근 1본의 단면적은 127 mm2 이다.)
  • ① 201.4 kN
  • ② 212.7 kN
  • ③ 243.2 kN
  • ④ 277.6 kN

등록된 댓글이 없습니다.
78. 보통중량 콘크리트의 설계기준강도가 35 MPa, 철근의 항복강도가 400 MPa로 설계된 부재에서 공칭지름이 25 mm인 압축 이형철근의 기본정착길이는?
  • ① 425 mm
  • ② 430 mm
  • ③ 1010 mm
  • ④ 1015 mm

등록된 댓글이 없습니다.
79. 계수 하중에 의한 단면의 계수휨모멘트(Mu)가 350 kN·m 인 단철근 직사각형 보의 유효깊이(d)의 최솟값은? (단, ρ=0.0135, b=300mm, ck=24MPa, fy=300MPa, 인장지배 단면이다.)
  • ① 245 mm
  • ② 368 mm
  • ③ 490 mm
  • ④ 613 mm

등록된 댓글이 없습니다.
80. 그림과 같은 나선철근 기둥에서 나선철근의 간격(pitch)으로 적당한 것은? (단, 소요나선철근비(ρs)는 0.018, 나선철근의 지름은 12 mm, Dc는 나선철근의 바깥지름)
  • ① 61 mm
  • ② 85 mm
  • ③ 93 mm
  • ④ 105 mm

등록된 댓글이 없습니다.
5과목 : 토질 및 기초
81. 말뚝의 부마찰력에 대한 설명 중 틀린 것은?
  • ① 부마찰력이 작용하면 지지력이 감소한다.
  • ② 연약지반에 말뚝을 박은 후 그 위에 성토를 한 경우 일어나기 쉽다.
  • ③ 부마찰력은 말뚝 주변 침하량이 말뚝의 침하량보다 클 때 아래로 끌어내려리는 마찰력을 말한다.
  • ④ 연약한 점토에 있어서는 상대변위의 속도가 느릴수록 부마찰력은 크다.

등록된 댓글이 없습니다.
82. 다음 중 점성토 지반의 개량공법으로 거리가 먼 것은?
  • ① paper drain 공법
  • ② vibro-flotation 공법
  • ③ chemico pile 공법
  • ④ sand compaction pile 공법

등록된 댓글이 없습니다.
83. 표준압밀실험을 하였더니 하중 강도가 2.4 kg/cm2에서 3.6 kg/cm2로 증가할 때 간극비는 1.8에서 1.2로 감소하였다. 이 흙의 최종침하량은 약 얼마인가? (단, 압밀층의 두께는 20 m이다.)
  • ① 428.64 cm
  • ② 214.29 cm
  • ③ 642.86 cm
  • ④ 285.71 cm

등록된 댓글이 없습니다.
84. 아래 그림과 같은 3m×3m 크기의 정사각형 기초의 극한지지력을 Terzaghi 공식으로 구하면? (단, 내부마찰각(ø)은 20°, 점착력(c)은 5 t/m2, 지지력계수 Nc=18, Nγ=5, Nq=7.5 이다.)
  • ① 135.71 t/m2
  • ② 149.52 t/m2
  • ③ 157.26 t/m2
  • ④ 174.38 t/m2

등록된 댓글이 없습니다.
85. 아래 그림과 같이 지표면에 집중하중이 작용할 때 A점에서 발생하는 연직응력의 증가량은?
  • ① 20.6 kg/m2
  • ② 24.4 kg/m2
  • ③ 27.2 kg/m2
  • ④ 30.3 kg/m2

등록된 댓글이 없습니다.
86. 모래지반에 30cm×30cm 의 재하판으로 재하실험을 한 결과 10 t/m2의 극한 지지력을 얻었다. 4m×4m의 기초를 설치할 때 기대되는 극한지지력은?
  • ① 10 t/m2
  • ② 100 t/m2
  • ③ 133 t/m2
  • ④ 154 t/m2

등록된 댓글이 없습니다.
87. 단동식 증기 해머로 말뚝을 박았다. 해머의 무게 2.5 t, 낙하고 3 m, 타격 당 말뚝의 평균관입량 1cm, 안전율 6 일 때 Engineering News 공식으로 허용지지력을 구하면?
  • ① 250 t
  • ② 200 t
  • ③ 100 t
  • ④ 50 t

등록된 댓글이 없습니다.
88. 예민비가 큰 점토란 어느 것인가?
  • ① 입자의 모양이 날카로운 점토
  • ② 입자가 가늘고 긴 형태의 점토
  • ③ 다시 반죽했을 때 강도가 감소하는 점토
  • ④ 다시 반죽했을 때 강도가 증가하는 점토

등록된 댓글이 없습니다.
89. 사면의 안전에 관한 다음 설명 중 옳지 않은 것은?
  • ① 임계 활동면이란 안전율이 가장 크게 나타나는 활동면을 말한다.
  • ② 안전율이 최소로 되는 활동면을 이루는 원을 임계원이라 한다.
  • ③ 활동면에 발생하는 전단응력이 흙의 전단강도를 초과할 경우 활동이 일어난다.
  • ④ 활동면은 일반적으로 원형활동면으로 가정한다.

등록된 댓글이 없습니다.
90. 다음과 같이 널말뚝을 박은 지반의 유선망을 작도하는데 있어서 경계조건에 대한 설명으로 틀린 것은?
  • ① 는 등수두선이다.
  • ② 는 등수두선이다.
  • ③ 는 유선이다.
  • ④ 는 등수두선이다.

등록된 댓글이 없습니다.
91. 토립자가 둥글고 입도분포가 나쁜 모래 지반에서 표준관입시험을 한 결과 N치는 10이었다. 이 모래의 내부 마찰각을 Dunham의 공식으로 구하면?
  • ① 21°
  • ② 26°
  • ③ 31°
  • ④ 36°

등록된 댓글이 없습니다.
92. 토압에 대한 다음 설명 중 옳은 것은?
  • ① 일반적으로 정지토압 계수는 주동토압 계수보다 작다.
  • ② Rankine 이론에 의한 주동토압의 크기는 Coulomb 이론에 의한 값보다 작다.
  • ③ 옹벽, 흙막이벽체, 널말뚝 중 토압분포가 삼각형 분포에 가장 가까운 것은 옹벽이다.
  • ④ 극한 주동상태는 수동상태보다 훨씬 더 큰 변위에서 발생한다.

등록된 댓글이 없습니다.
93. 유선망의 특징을 설명한 것으로 옿지 않은 것은?
  • ① 각 유로의 침투유량은 같다.
  • ② 유선과 등수두선은 서로 직교한다.
  • ③ 유선망으로 이루어지는 사각형은 이론상 정사각형이다.
  • ④ 침투속도 및 동수경사는 유선망의 폭에 비례한다.

등록된 댓글이 없습니다.
94. 어떤 종류의 흙에 대해 직접전단(일면전단) 시험을 한 결과 아래 표와 같은 결과를 얻었다. 이 값으로부터 점착력(c)을 구하면? (단, 시료의 단면적은 10cm2이다.)
  • ① 3.0 kg/cm2
  • ② 2.7 kg/cm2
  • ③ 2.4 kg/cm2
  • ④ 1.9 kg/cm2

등록된 댓글이 없습니다.
95. 모래의 밀도에 따라 일어나는 전단특성에 대한 다음 설명 중 옳지 않은 것은?
  • ① 다시 성형한 시료의 강도는 작아지지만 조밀한 모래에서는 시간이 경과됨에 따라 강도가 회복 된다.
  • ② 내부마찰각(ø)은 조밀한 모래일수록 크다.
  • ③ 직접 전단시험에 있어서 전단응력과 수평변위 곡선은 조밀한 모래에서는 peak가 생긴다.
  • ④ 조밀한 모래에서는 전단변형이 계속 진행되면 부피가 팽창한다.

등록된 댓글이 없습니다.
96. 다음은 전단시험을 한 응력경로이다. 어느 경우인가?
  • ① 초기단계의 최대주응력과 최소주응력이 같은 상태에서 시행한 삼축압축시험의 전응력 경로이다.
  • ② 초기단계의 최대주응력과 최소주응력이 같은 상태에서 시행한 일축압축시험의 전응력 경로이다.
  • ③ 초기단계의 최대주응력과 최소주응력이 같은 상태에서 Ko=0.5 인 조건에서 시행한 삼축압축시험의 전응력 경로이다.
  • ④ 초기단계의 최대주응력과 최소주응력이 같은 상태에서 Ko=0.7 인 조건에서 시행한 일축압축시험의 전응력 경로이다.

등록된 댓글이 없습니다.
97. 흙 입자의 비중은 2.56, 함수비는 35%, 습윤단위중량은 1.75 g/cm3 일 때 간극률은 약 얼마인가?
  • ① 32%
  • ② 37%
  • ③ 43%
  • ④ 49%

등록된 댓글이 없습니다.
98. 그림과 같이 모래층에 널말뚝을 설치하여 물막이공 내의 물을 배수하였을 때, 분사현상이 일어나기 않게 하려면 얼마의 압력( )을 가하여야 하는가? (단, 모래의 비중은 2.65, 간극비는 0.65, 안전율은 3)
  • ① 6.5 t/m2
  • ② 16.5 t/m2
  • ③ 23 t/m2
  • ④ 33 t/m2

등록된 댓글이 없습니다.
99. 흙의 다짐 효과에 대한 설명 중 틀린 것은?
  • ① 흙의 단위중량 증가
  • ② 투수계수 감소
  • ③ 전단강도 저하
  • ④ 지반의 지지력 증가

등록된 댓글이 없습니다.
100. Rod에 붙인 어떤 저항체를 지중에 넣어 관입, 인발 및 회전에 의해 흙의 전단강도를 측정하는 원위치 시험은?
  • ① 보링(boring)
  • ② 사운딩(sounding)
  • ③ 시료채취(sampling)
  • ④ 비파괴 시험(NDT)

등록된 댓글이 없습니다.
6과목 : 상하수도공학
101. 슬러지용량지표( SVI : sludge volume index)에 관한 설명으로 옳지 않은 것은?
  • ① 정상적으로 운전되는 반응조의 SVI는 50~150 범위이다.
  • ② SVI는 포기시간, BOD 농도, 수온 등에 영향을 받는다.
  • ③ SVI는 슬리지 밀도지수(SDI)에 100을 곱한 값을 의미한다.
  • ④ 반응조 내 혼합액을 30분간 정체한 경우 1g의 활성슬러지 부유물질이 포함하는 요적을 mL로 표시한 것이다.

등록된 댓글이 없습니다.
102. 완속여과지에 관한 설명으로 옳지 않은 것은?
  • ① 응집제를 필수적으로 투입해야 한다.
  • ② 여과속도는 4~5m/d를 표준으로 한다,
  • ③ 비교적 양호한 원수에 알맞은 방법이다.
  • ④ 급속여과지에 비해 넓은 부지면적을 필요로 한다.

등록된 댓글이 없습니다.
103. 수원지에서부터 각 가정까지의 상수도 계통도를 나타낸 것으로 옳은 것은?
  • ① 수원-취수-도수-배수-정수-송수-급수
  • ② 수원-취수-배수-정수-도수-송수-급수
  • ③ 수원-취수-도수-정수-송수-배수-급수
  • ④ 수원-취수-도수-송수-정수-배수-급수

등록된 댓글이 없습니다.
104. 하수처리장에서 480000 L/day의 하수량을 처리한다. 펌프장의 습정(wet well)을 하수로 채우기 위하여 40분이 소요된다면 습정의 부피는?
  • ① 13.3 m3
  • ② 14.3 m3
  • ③ 15.3 m3
  • ④ 16.3 m3

등록된 댓글이 없습니다.
105. 혐기성 상태에서 탈질산화(denitrification) 과정으로 옳은 것은?
  • ① 아질산성 질소→질산성 질소→질소가스(N2)
  • ② 암모니아성 질소→질산성 질소→아질산성 질소
  • ③ 질산성 질소→아질산성 질소→질소가스(N2)
  • ④ 암모니아성 질소→아질산성 질소→질산성 질소

등록된 댓글이 없습니다.
106. 합류식에서 하수 차집관로의 계획하수량 기준으로 옳은 것은?
  • ① 계획시간최대오수량 이상
  • ② 계획시간최대오수량의 3배 이상
  • ③ 계획시간최대오수량과 계획시간최대우수량의 합 이상
  • ④ 계획우수량과 계획시간최대오수량의 합의 2배 이상

등록된 댓글이 없습니다.
107. 양수량 15.5 m3/min, 양정 24 m, 펌프효율 80%, 여유율(α) 15%일 때 펌프의 진동기 출력은?
  • ① 57.8 kW
  • ② 75.8 kW
  • ③ 78.2 kW
  • ④ 87.2 kW

등록된 댓글이 없습니다.
108. 하수관로 매설시 관로의 최소 흙 두께는 원칙적으로 얼마로 하여야 하는가?
  • ① 0.5 m
  • ② 1.0 m
  • ③ 1.5 m
  • ④ 2.0 m

등록된 댓글이 없습니다.
109. 활성탄처리를 적용하여 제거하기 위한 주요 항목으로 거리가 먼 것은?
  • ① 질산성 질소
  • ② 냄새유발물질
  • ③ THM 전구물질
  • ④ 음이온 계면활성제

등록된 댓글이 없습니다.
110. 정수처리의 단위 조직으로 사용되는 오존처리에 관한 설명으로 틀린 것은?
  • ① 유기물질의 생분해성을 증가시킨다.
  • ② 염소주입에 앞서 오존을 주입하면 염소의 소비량을 감소시킨다.
  • ③ 오존은 자체의 높은 산화력으로 염소에비하여 높은 살균력을 가지고 있다.
  • ④ 인의 제거능력이 뛰어나고 수온이 높아져도 오존 소비량은 일정하게 유지된다.

등록된 댓글이 없습니다.
111. 호수나 저수지에 대한 설명으로 틀린 것은?
  • ① 여름에는 성층을 이룬다.
  • ② 가을에는 순환(turn over)을 한다.
  • ③ 성층은 연직방향의 밀도차에 의해 구분된다.
  • ④ 성층 현상이 지속되면 하층부의 용존산소량이 증가한다.

등록된 댓글이 없습니다.
112. 전양정 4 m, 회전속도 100 rpm, 펌프의 비교회전도가 920일 때 양수량은?
  • ① 677 m3/min
  • ② 834 m3/min
  • ③ 975 m3/min
  • ④ 1134 m3/min

등록된 댓글이 없습니다.
113. 어느 도시의 급수 인구 자료가 표와 같을 때 등비증가법에 의한 2020년도의 예상 급수 인구는?
  • ① 약 12000명
  • ② 약 15000명
  • ③ 약 18000명
  • ④ 약 21000명

등록된 댓글이 없습니다.
114. 수원(水源)에 관한 설명 중 틀린 것은?
  • ① 심층수는 대지의 정화작용으로 인해 무균 또는 거의 이에 가까운 것이 보통이다.
  • ② 용천수는 지하수가 자연적으로 지표로 솟아나온 것으로 그 성질은 대개 지표수와 비슷하다.
  • ③ 복류수는 어느 정도 여과된 것이므로 지표수에 비해 수질이 양호하며, 대개의 경우 침전지를 생략할 수 있다.
  • ④ 천층수는 지표면에서 깊지 않은 곳에 위치하여 공기의 투과가 양호하므로 산화작용이 활발하게 진행된다.

등록된 댓글이 없습니다.
115. 수격현상(water hammer)의 방지 대책으로 틀린 것은?
  • ① 펌프의 급정지를 피한다.
  • ② 가능한 관내 유속을 크게 한다.
  • ③ 토출측 관로에 에어 챔버(air chamber)를 설치한다.
  • ④ 토출관 측에 압력 조정용 수조(surge tank)를 설치한다.

등록된 댓글이 없습니다.
116. BOD 200 mg/L, 유량 600 m3/day 인 어느 식료품 공장폐수가 BOD 10 mg/L, 유량 2 m3/s 인 하천에 유입한다. 폐수가 유입되는 지점으로부터 하류 15 km지점의 BOD는? (단, 다른 유입원은 없고, 하천의 유속은 0.05 m/s, 20℃ 탈산소계수(K1)=0.1/day 이고, 상용대수, 20℃ 기준이며 기타 조건은 고려하지 않음)
  • ① 4.79 mg/L
  • ② 5.39 mg/L
  • ③ 7.21 mg/L
  • ④ 8.16 mg/L

등록된 댓글이 없습니다.
117. 하수 슬러지처리 과정과 목적이 옳지 않은 것은?
  • ① 소각 – 고형물의 감소, 슬러지 용적의 감소
  • ② 소화 – 유기물과 분해하여 고형물 감소, 질적 안정화
  • ③ 탈수 – 수분제거를 통해 함수율 85% 이하로 양의 감소
  • ④ 농축 – 중간 슬러지 처리공정으로 고형물 농도의 감소

등록된 댓글이 없습니다.
118. 다음 설명 중 옳지 않은 것은?
  • ① BOD가 과도하게 높으면 DO는 감소하며 악취가 발생된다.
  • ② BOD, COD는 오염의 지표로서 하수 중의 용존산소량을 나타낸다.
  • ③ BOD는 유기물이 호기성 상태에서 분해·안정화 되는데 요구되는 산소량이다.
  • ④ BOD는 보통 20℃에서 5일간 시료를 배양했을 때 소비된 용존산소량으로 표시된다.

등록된 댓글이 없습니다.
119. 상수도 시설 중 접합정에 관한 설명으로 옳은 것은?
  • ① 상부를 개방하지 않은 수로시설
  • ② 복류수를 취수하기 위해 매설한 유공관로 시설
  • ③ 배수지 등의 유입수의 수위조절과 양수를 위한 시설
  • ④ 관로의 도중에 설치하여 주로 관로의 수압을 조절할 목적으로 설치하는 시설

등록된 댓글이 없습니다.
120. 도수 및 송수관을 자연유하식으로 설계할 때 평균유속의 허용최대한도는?
  • ① 0.3 m/s
  • ② 3.0 m/s
  • ③ 13.0 m/s
  • ④ 30.0 m/s

등록된 댓글이 없습니다.
